СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Страница11из109

16. DMM/SCOPE: переключение между функциями цифрового мультиметра и

осциллографа.

17. MENU ON/OFF:Меню ON/OFF.

18. SAVE RECALL:показывает меню SAVE (сохранения) или RECALL (загрузки)

19. MEAS: показывает меню измерений

20. UTILITY: показывает меню утилит.

21. CURSOR: показывает меню курсорных измерений

Экран дисплея

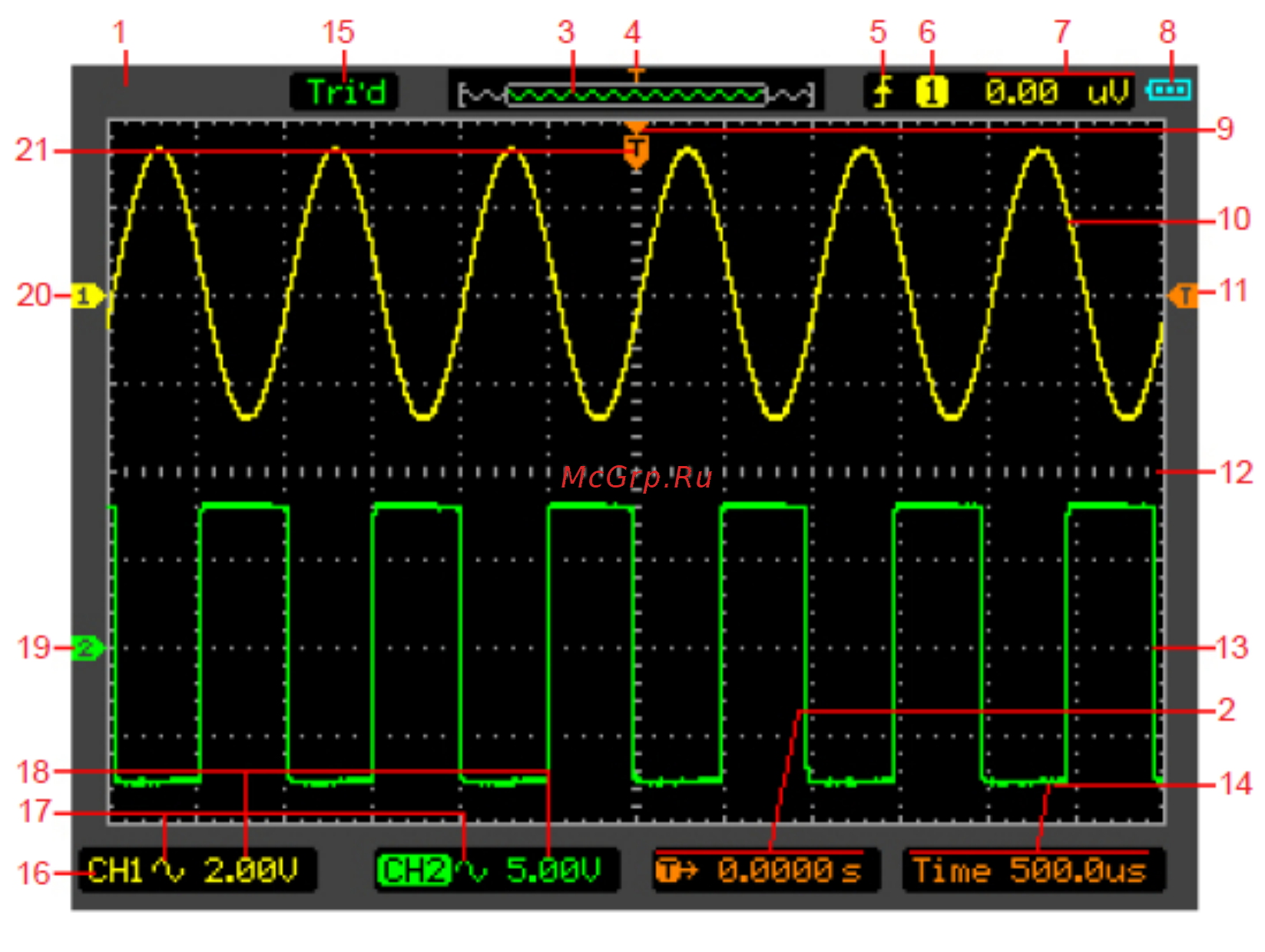

Рисунок 1-3. Структура экрана

Описание

1. Показывает бренд.

2. Показывает время триггера по горизонтали.

3. Показывает размещение текущего сигнала в памяти.

4. Показывает положение триггера в памяти.

5. Показывает режим триггера.

6. Показывает источник триггера.

7. Показывает уровень триггера.

8. Показывает уровень заряда аккумулятора/режим питания

9. Центр окна отображения сигнала.

10. Сигнал канала CH1.

11. Символ уровня триггера.

12. Координатная сетка.

13. Сигнал канала CH2.
