СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР
Страница31из109

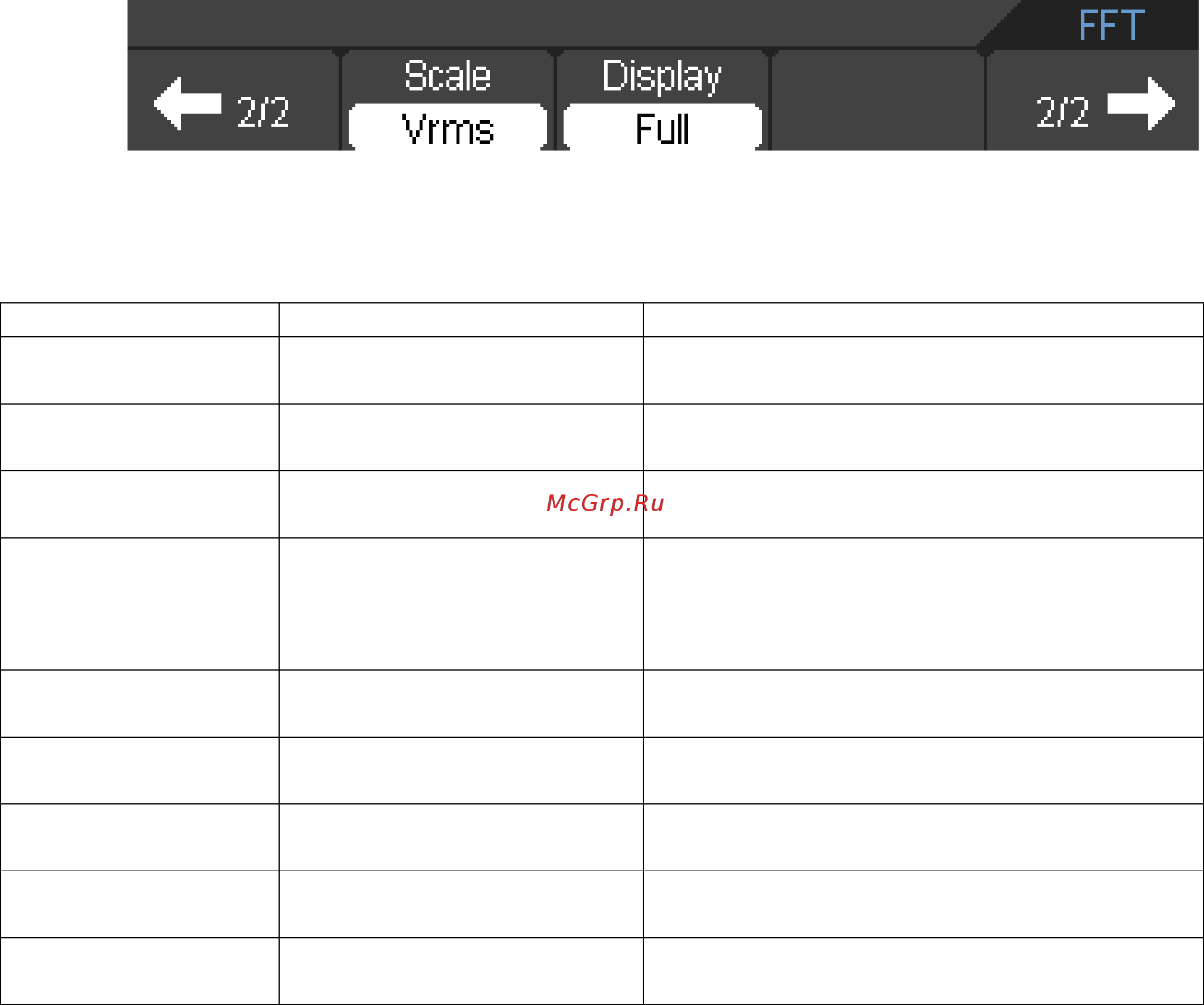

Рисунок 2-14 Меню БПФ
Таблица к меню БПФ
Меню Варианты настройки Пояснения
Активирование
(Enable)
ON
OFF
Включить БПФ
Выключить БПФ
Функционирование
(
Operate)
БПФ Выполнение операций быстрого
преобразования Фурье
Исходный сигнал
(
Source)
CH1
CH2
За исходный сигнал БПФ принимается
осциллограмма канала СН1 или СН2
Окно (Window) Rectangle (прямоугольное)
Hanning (Хэннинг)
Hamming (Хэмминг)
Blackman (Блэкман)
Выбрать окно для БПФ
1/2
→
Перейти к следующей странице меню
2/2
←
Вернуться к предыдущей странице меню
Шкала (Scale) Vrms
dBVrms
Измерение в Vrms или
в dBVrms
Отображение
(Display)
Full
Split
Показывать на весь экран или на половину
экрана
2/2
→
Вернуться к предыдущей странице меню
Примечание:
1. Сигналы, с постоянной составляющей вызовут возникновение ошибок величины
спектральных составляющих в результате БПФ. Для ослабления постоянной
составляющей выберите развязку по переменному току.
2. Для подавления белого шума и шума дискретизации, вызванного одиночными или
повторяющимися импульсами, выберите режим получения сигнала «усреднение»
(average).
3. Для отображения сигналов БПФ, с большим динамическим диапазоном, используйте
шкалу «dBVrms». Шкала «dBVrms» отображает величины составляющей, используя
логарифмическую шкалу.
Окна БПФ
Осциллограф предоставляет четыре окна БПФ. Каждое окно является компромиссом между
разрешением по частоте и амплитуде. Выбор окна зависит от желаемого измерения и
характеристик исходных сигналов. Для выбора наиболее подходящего окна обратитесь к
нижеследующей таблице..
