СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Страница21из109

Настройка вертикальной развертки.

Каждый канал осциллографа-мультиметра имеет свое собственное независимое операционное

меню, и оно выскакивает после нажатия кнопки CH1 или CH2. Установки всех пунктов меню

показаны в таблице внизу.

Чтобы выполнить вертикальные настройки каналов CH1 и CH2 выполните следующее:

1. Нажмите кнопку CH1 илиCH2 и после этого функциональное меню первого или второго

канала появится внизу экрана.

2. Для выполнения различных настроек выбирайте и нажимайте клавиши от F1 до F5.

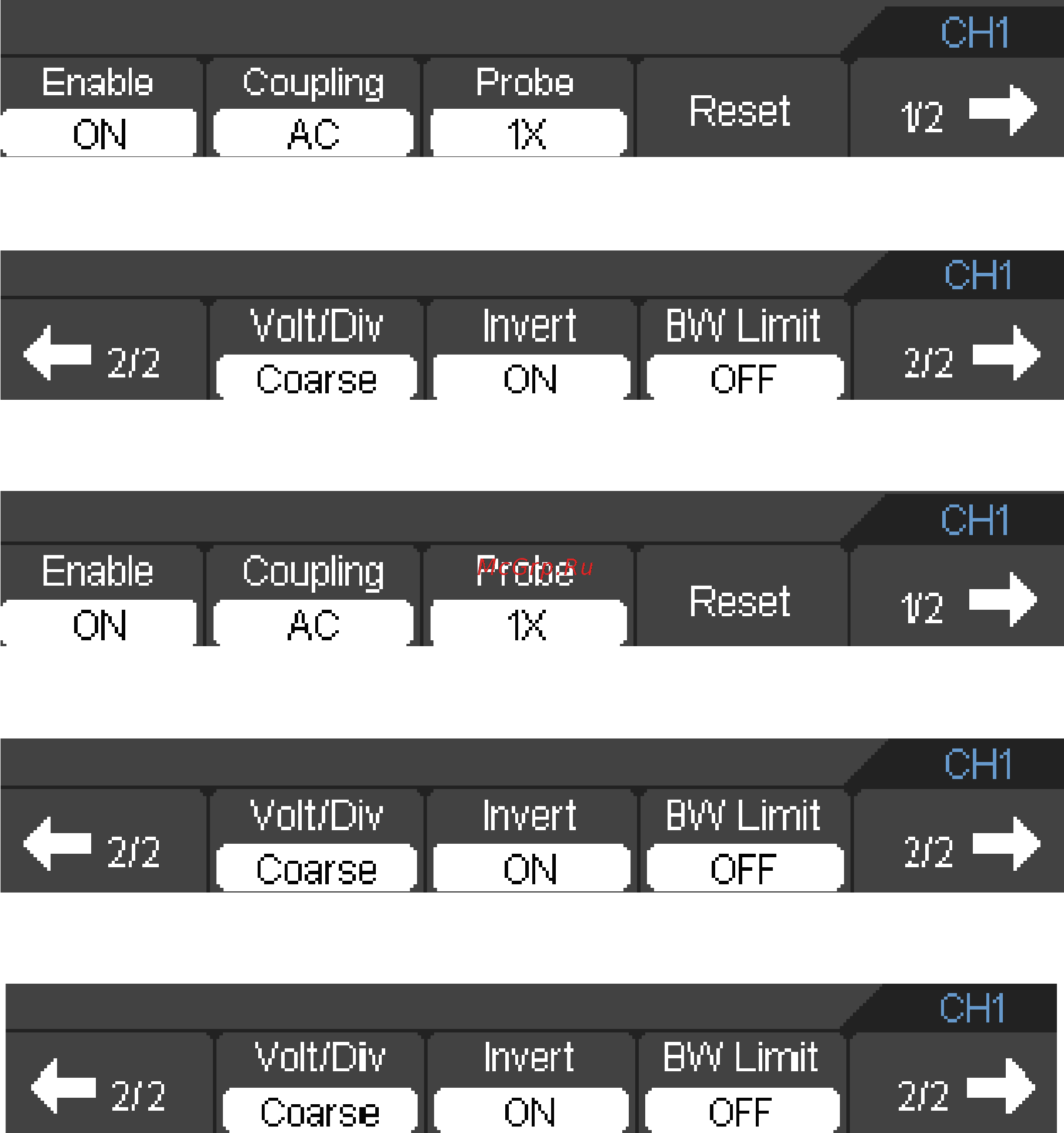

Меню канала CH1 (Страница 1/2)

Меню канала CH1 (Страница 2/2)

Меню канала CH1 (Страница 1/3) (не DSO8060)

Меню канала CH1 (Страница 2/3) (не DSO8060)

Меню канала CH1 (Страница 3/3) (не DSO8060)

Рисунок 2-1. Меню канала CH1
