Hantek DSO-8060 [15/109] Компенсация щупов

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Страница15из109

Компенсация щупов.

Проведите эту корректировку, чтобы согласовать параметры щупа и входного канала.

Корректировку необходимо выполнять всякий раз, когда происходит подключение щупа к

какому-либо входному каналу в первый раз.

Из меню канала CH1 установите переключатель коэффициента затухания щупа на X10

(нажмите CH1→Probe→10X).

1. Установите переключатель на щупе в положение X10 и подсоедините щуп к каналу

CH1.При использовании насадки-крючка на наконечнике щупа, обеспечьте ее

правильную посадку и надежный контакт со щупом

Подсоедините наконечник щупа к разъему выхода компенсации щупов (PROBE COMP),

а зажим заземления – к заземляющему проводу компенсации щупов. Выберите канал

CH1, а затем нажмите AUTO.

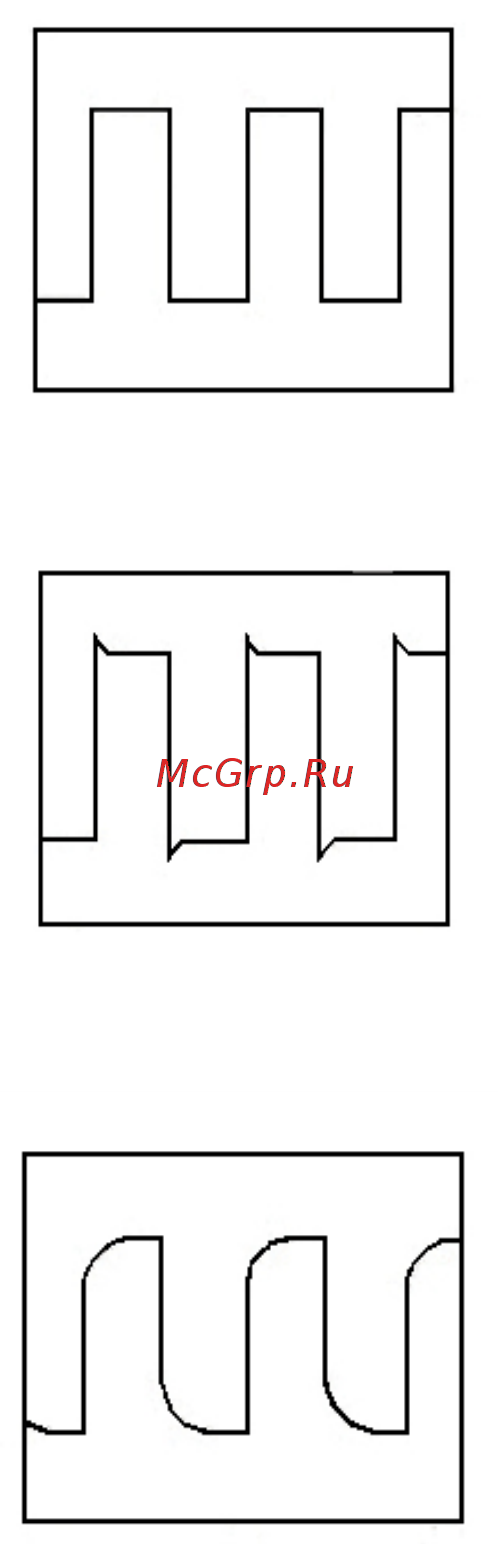

2. Проверьте форму отображенного сигнала.

Правильная компенсация

Перекомпенсация

Недокомпенсация
