Hantek DSO-4000C [10/88] Пользовательский интерфейс

Цифровой

осциллограф

серии

DSO4000 2

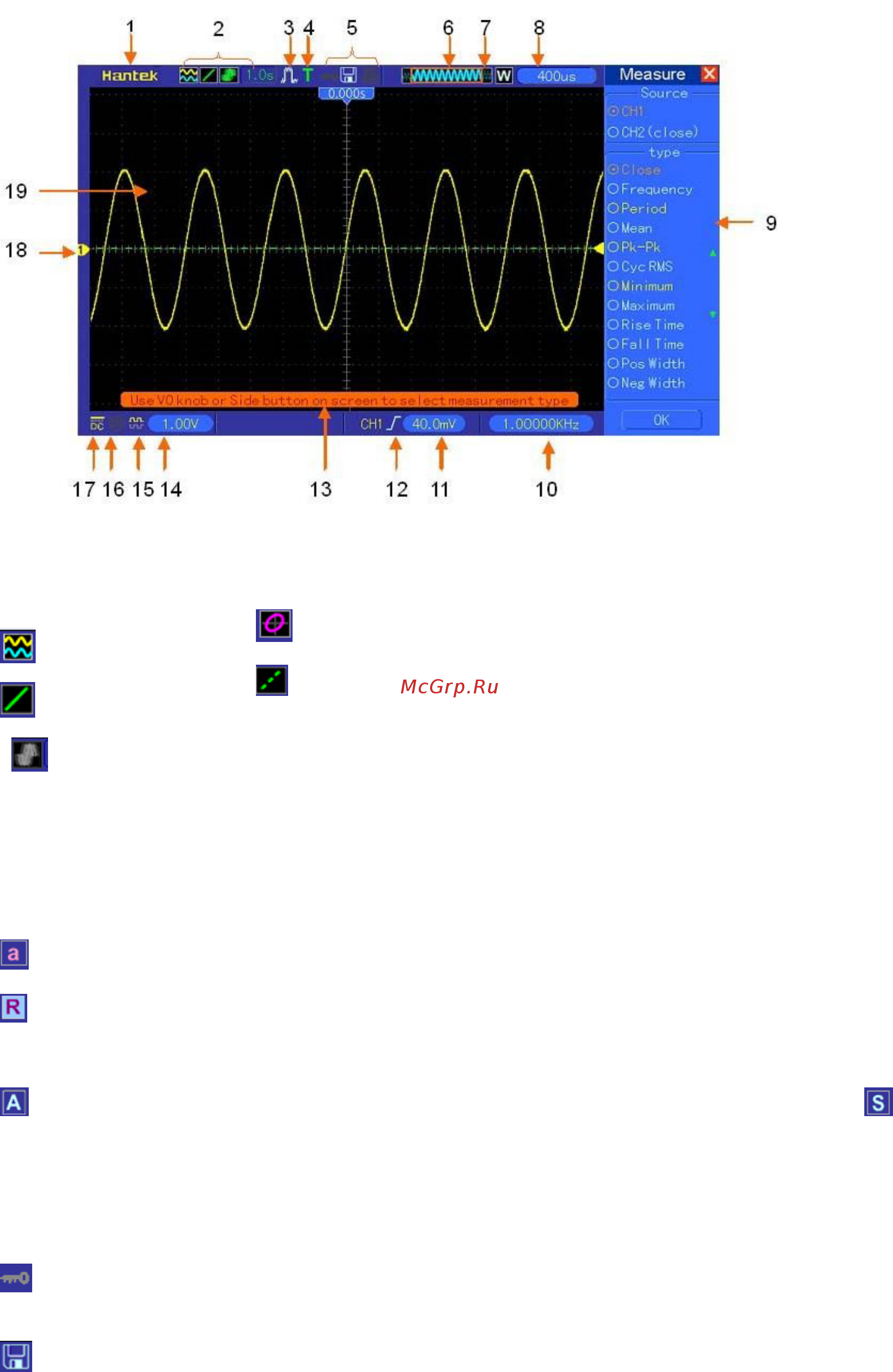

1.1.2 Пользовательский интерфейс

Знак Hantek

Формат

отображения:

: YT

: Vectors

: XY

: Точки

: Серый цвет указывает на автоматическую устойчивость; зеленый обозначает, что

отображение устойчивости включено. Если иконка имеет зеленый цвет, то время отображения

устойчивости будет отображаться за ней.

Режим получения: Normal, Peak Detect и Average (нормальный, обнаружение пиков и

средний)

Статус триггера:

Осциллограф принимает данные перед триггером.

Все данные получены, осциллограф готов принять триггер.

T Осциллограф обнаружил условие запуска и принимает данные.

Осциллограф находится в автоматическом режим и принимает сигналы без триггеров.

Осциллограф постоянно принимает и отображает данные сигналов в режиме сканирования.

●

Осциллограф прекратил получение данных сигнала.

S Осциллограф закончил цикл одиночного приема.

Иконка инструмента:

Если загорается эта иконка, это значит, что клавиатура осциллографа заблокирована

главным компьютером через контроль USB.

: Если эта иконка загорается, это значит, что подключен USB диск.
