Hantek DSO-4000C [12/88] Проверка щупов

Цифровой

осциллограф

серии

DSO4000 4

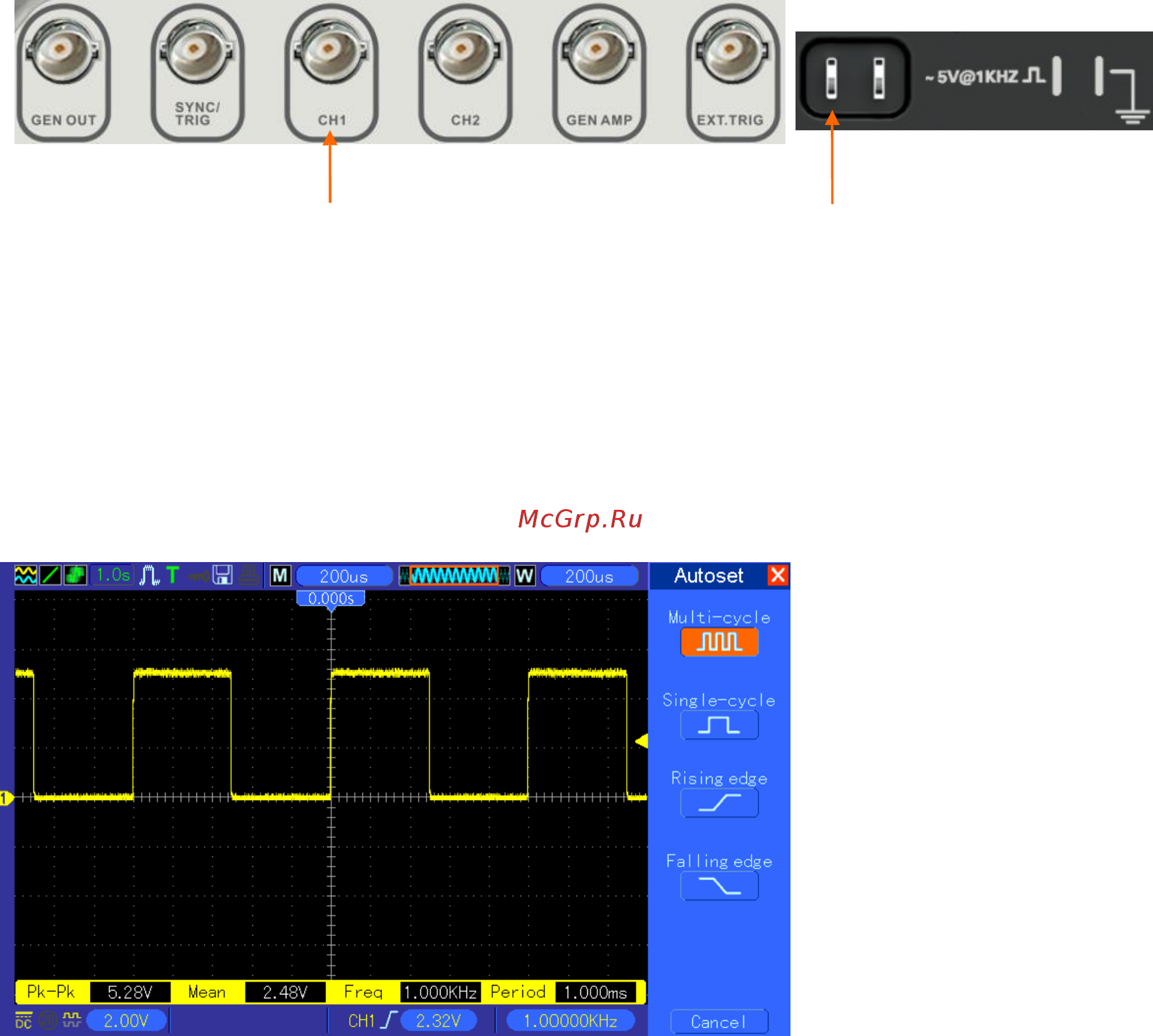

выровняйте отверстие в коннекторе щупа с выступом на BNC-коннекторе канала 1 и

протолкните его, чтобы подключить; затем поверните направо, чтобы зафиксировать

соединение; после этого подключите наконечник щупа и зажим заземления к разъемам

PROBE COMP. На панели имеется обозначение: Probe COMP ~5V@1KHz.

CH1: для соединения с щупом PROBE COMP

1.2.3 Наблюдение за сигналом

Нажмите кнопку AUTOSET и через несколько секунд на дисплее вы увидите квадратный

сигнал с межпиковым напряжением 5В при частоте 1 кГц. Нажмите кнопку CH1 MENU два

раза и снимите канал 1. Нажмите кнопку CH2 MENU и повторите п. 2 и 3 для канала 2.

1.3

Проверка щупов

1.3.1 Техника безопасности

При использовании щупа пальцы следует держать за ограждением на корпусе щупа, чтобы

избежать удара электротоком. Запрещается касаться металлических деталей на головке

щупа, если он подключен к источнику напряжения. Подключите щуп к осциллографу, а зажим

заземления - к заземлению перед началом измерения.
