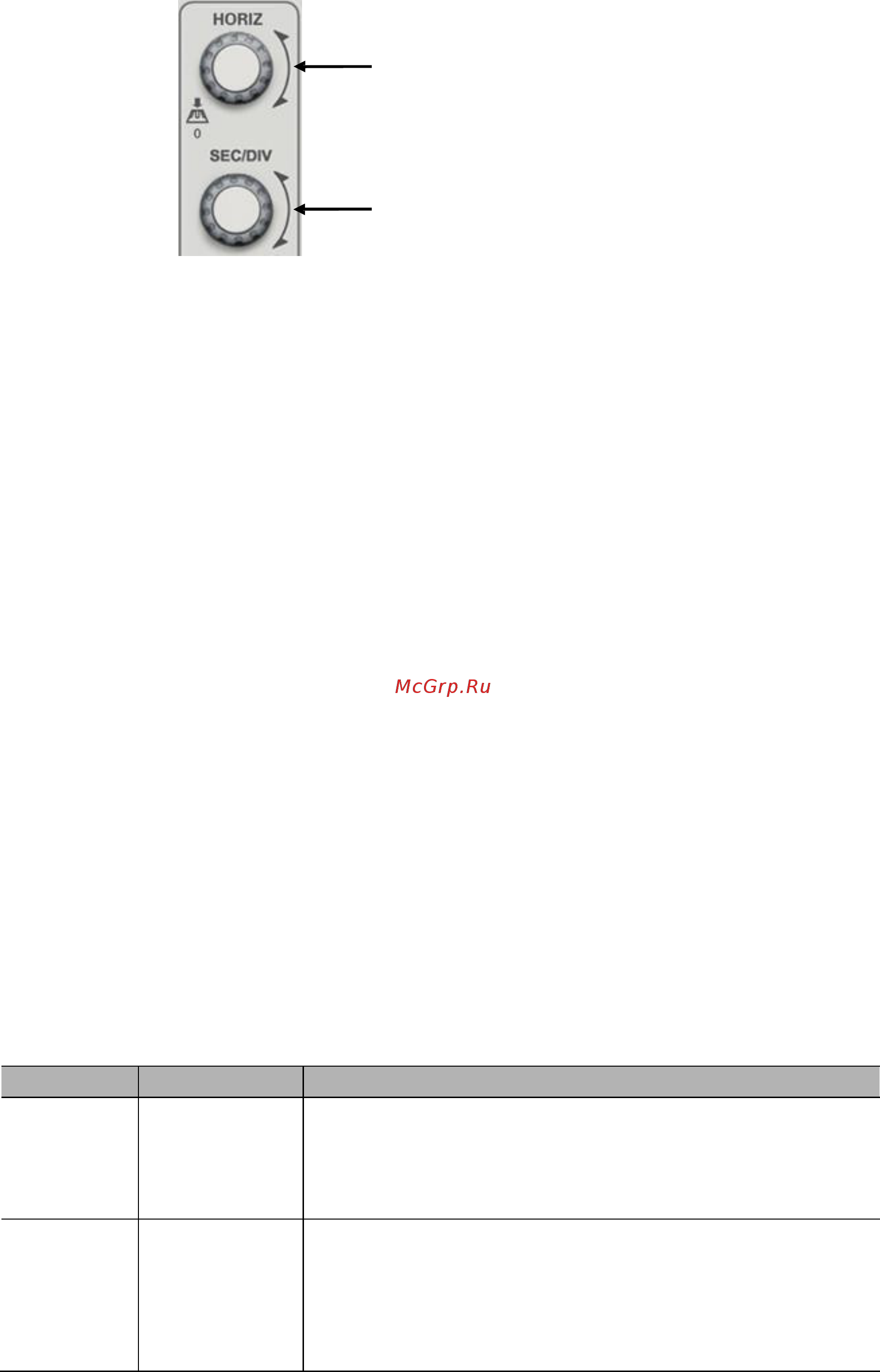

Регулятор ГОРИЗОНТАЛЬНОГО ПОЛОЖЕНИЯ
SEC/DIV
2.6.1 Регулятор горизонтального управления
Горизонтальный регулятор [SEC/DIV] изменяет горизонтальную шкалу (развертка по
времени), а регулятор [POSITION] изменяет горизонтальное положение (перемещение по
триггеру), синхронизируемое во внутренней памяти. В центре экране в горизонтальном
направлении указана точка отсчета времени осциллограммы. Изменение горизонтальной
шкалы приводит к расширению или сужению осциллограммы относительно центра экрана, в
то время как измерение горизонтального положения происходит относительно точки
синхронизации.
Регулятор ГОРИЗОНТАЛЬНОГО ПОЛОЖЕНИЯ
1. Позволяет отрегулировать горизонтальное положение (синхронизация положения
относительно центра крана) осциллограммы (включая MATH). Шаг регулятора управления
меняется в зависимости от развертки по времени.
2. Поверните регулятор вниз, чтобы обнулить горизонтальное смещение, т.е., вернуть в
центр экрана.
Регулятор [SEC/DIV]
1. Регулятор используется для измерения горизонтальной шкалы времени, чтобы можно
было удобно наблюдать за осциллограммой.
2. Регулятор используется для регулировки основной развертки по времени. В случае
использования режима расширения окна регулятор используется для изменения ширины
окна развертки по времени.
Каждый пункт в меню HORIZ MENU описан ниже.
Нажмите клавишу [SEC/DIV], чтобы отобразить горизонтальное меню “HORI MENU”, и в этом
меню можно увеличить окно.
Опции Настройки Комментарии
Window
Control
Major Window
Minor Window
Выбор основного или второстепенного окна в режиме двух
окон. После выбор окно подсвечивается. Нажмите на эту
кнопку в режиме одного окна, чтобы войти в режим
двух
окон.
Mark
Right arrow Left
arrow Set/Clear
Clear All
Эта функция используется только в режиме двух окон. Она
ставит отметки в местах регистрации сигнала, которые
интересны пользователям,
и ищет эти отметки при помощи
стрелок вправо и влево. Затем она располагает окно над
отметкой для подробного изучения.
