Hantek DSO-4000C [31/88] Система синхронизации

Базовые

принципы

работы

2.7.2.7

Использование курсоров для измерения спектра БПФ

Вы можете использовать курсоры для выполнения двух измерений на спектре БПФ: амплитуда (в

дБ) и частота (в Гц). Амплитуда начинается с 0 дБ, что равно 1 Всреднекв. Вы можете

использовать курсоры для измерения при любом коэффициенте увеличения.

Нажмите кнопку CURSOR, выберите опцию Source, а затем выберите Math. Нажмите кнопку опции

Type, чтобы выбрать тип - Amplitude или Frequency. Нажмите на опцию SELECT CURSOR, чтобы

выбрать курсор. Затем переместите курсор S и курсор Е при помощи регулятора V0. Используйте

горизонтальный курсор для измерения амплитуды, а вертикальный курсор - для измерения

частоты. Теперь в меню DELTA отображается измеренное значение, значения в курсоре S и Е.

Дельта - это абсолютное значение курсора S и курсор Е.

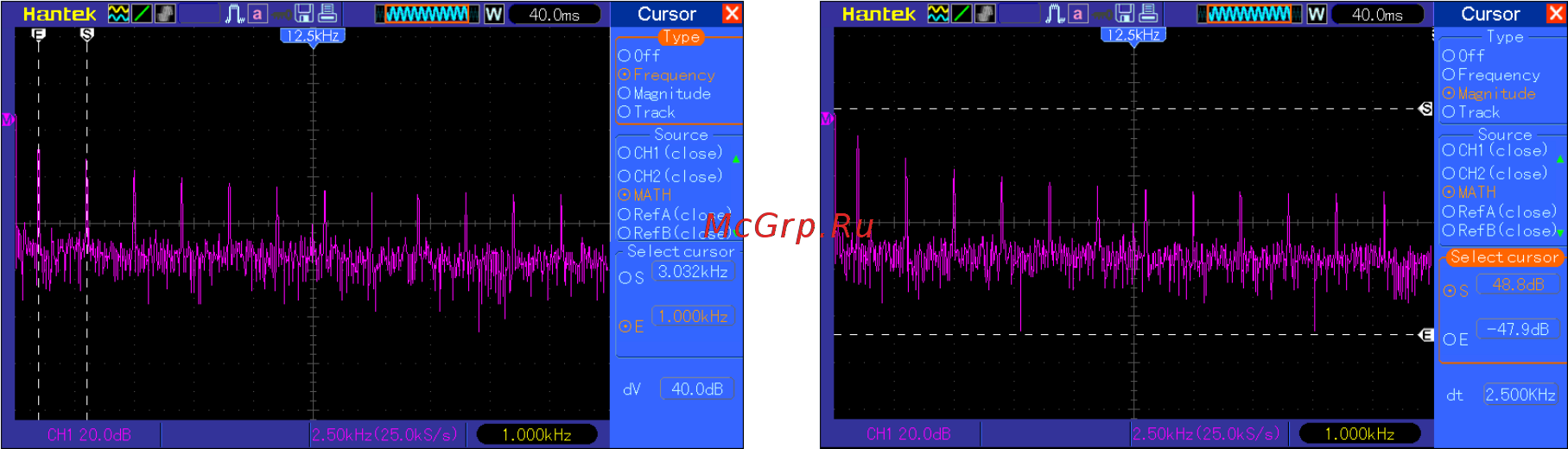

Курсоры частоты Курсоры амплитуды

2.8

Система синхронизации

Триггер обозначает тот момент, когда осциллограф запускается для получения данных и

отображения сигнала. Если триггер настроен правильно, он может преобразовывать

нестабильные изображения или пустой экран в отчетливый сигнал. Ниже приводятся базовые

сведения о триггере.

Источник синхронизации: Триггер может иметь несколько источников. Самым

распространенным является входной канал (CH1 и CH2). Независимо от того, отображается ли

входной сигнал, он может запускать стандартные операции. Кроме того, источником триггера

может быть любой сигнал, подключенный к каналу внешнего триггера или линии питания

переменного тока (только для триггеров по фронту Edge). Источник с линией переменного тока

показывает отношения частоты между сигналом и питанием сети переменного тока.

Тип триггера: Осциллограф имеет шесть типов триггеров: Фронт, видео, ширина импульса,

наклон, дополнительный и альтернативный



Фронт - использует аналоговый или цифровые испытательные цепи для

синхронизации. Это происходит, когда источник входного триггера пересекает заданный уровень в

заданном направлении.



Видео-триггер выполняет полевую или линейную синхронизацию через стандартные

видео-сигналы.



Триггер по длительности импульса может запускать нормальные и нестандартные

импульсы, которые соответствуют условиям триггера.
