Hantek DSO-4000C [51/88] Регистратор

Базовые

принципы

работы

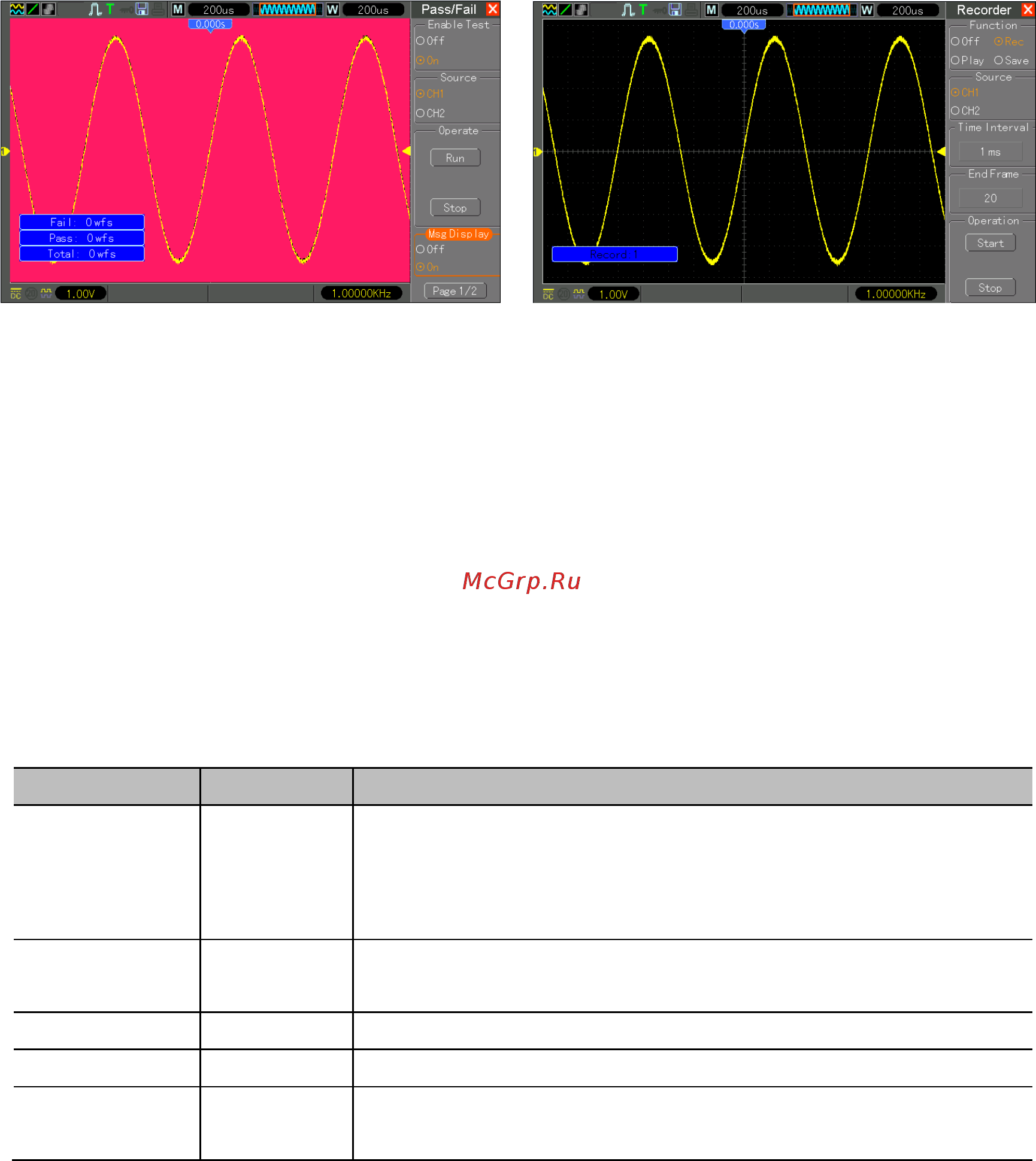

Результат испытания Запись осциллограммы

2.13.9 Регистратор

Функция записи осциллограммы может использоваться для записи входа сигналов каналом 1

и каналом 2. Пользователь может настроить интервал времени в кадрах в пределах 1 мс -

999 с. Можно записать не более 1000 кадров. Осциллограммы можно повторно

воспроизвести после записи.

Запись сигнала: запишите сигналы через заданные интервалы до достижения заданного

конечного количества кадров.

Меню функций записи сигнала:

Опция Настройка Описание

Функция

Off Record

Play Save

Задать меню функции записи. Задать меню функции

воспроизведения.

Source

CH1

CH2

Задать источник сигнала записи.

Time interval 1ms-999s Задать временной интервал для записи сигнала.

End Frame 1-1000 Задать макс. количество кадров записи

Operation

Start

Stop

Начать запись сигналов. Завершить запись сигналов.

Как показано на рисунке 2-57, запись осуществляется следующим образом:

1. Нажмите [UTILITY], чтобы перейти к меню “UTILITY”.

2. Нажмите “F6”, чтобы перейти к стр. 3 меню “UTILITY”.

3. Нажмите “Recorder”, чтобы перейти к меню “RECORD”.

4. Нажмите клавишу “Function”, чтобы выбрать “Record”.

5. Нажмите клавишу “Source”, чтобы выбрать канал для записи сигнала.

6. Выберите опцию “Time interval” и используйте регулятор [V0], чтобы задать временной

интервал в кадрах для записи сигнала.

7. Выберите опцию “End frame” и используйте регулятор [V0], чтобы задать максимальное

количество кадров для записи сигнала.

8. Нажмите опцию “Operation" “Start”, чтобы начать запись сигнала.
