12
ПРИНЦИП РАБОТЫ ВИБРОТРАМБОВКИ
Принцип работы вибротрамбовки заключается в следующем: крутящий момент от вра-
щающегося коленчатого вала двигателя через муфту сцепления центробежного типа
передается на кривошипно-шатунный механизм. Кривошипно-шатунный механизм
преобразует вращение в возвратно-поступательное движение рабочего поршня ви-
братора. Возвратно-поступательное движение поршня создает вибрацию трамбовоч-
ного башмака, который оказывает воздействие на уплотняемый материал.

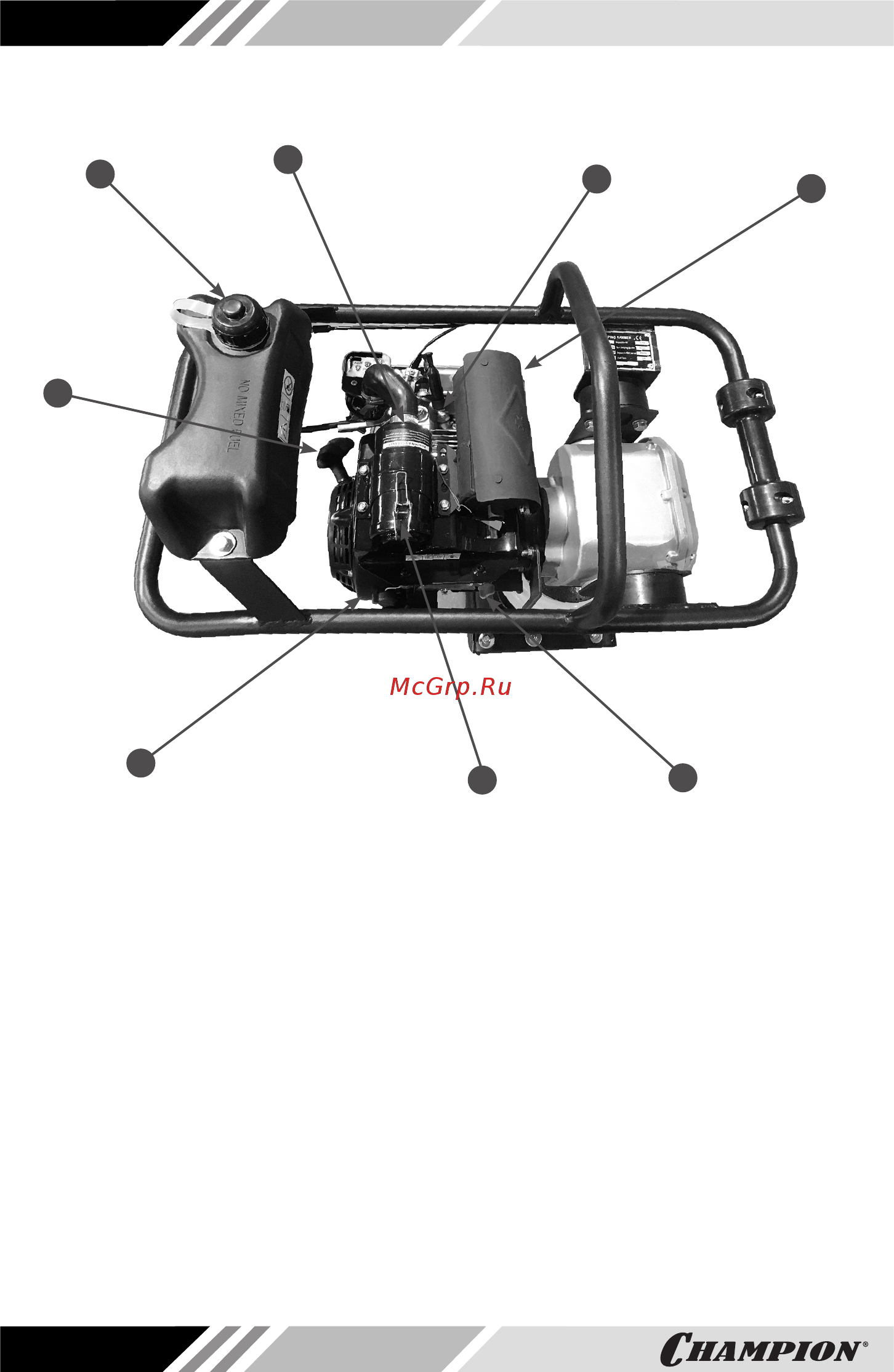

1. Ручка стартера
2. Крышка топливного бака
3. Корпус воздушного фильтра
4. Свеча зажигания
Рис. 2 Основные узлы и органы управления (вид сверху)
5. Глушитель
6. Крышка-щуп маслозаливной горловины
7. Защелка крышки воздушного фильтра
8. Выключатель зажигания
8
1
2
3
4
5
7
6
