ВНИМАНИЕ!
График технического обслужи-
вания применим к нормальным
рабочим условиям. Если Вы
эксплуатируете вибротрамбовку в экс-
тремальных условиях, таких как дли-
тельная высокая нагрузка, работа при
высоких температурах, при сильной
влажности или запыленности, необхо-
димо сократить сроки ТО.
ПРЕДУПРЕЖДЕНИЕ!
В выхлопных газах двигателя
содержится окись углерода,
поэтому обслуживание сле-
дует производить при неработающем
двигателе. При необходимости про-
извести регулировки на работающем
двигателе, обеспечьте хорошее прове-
тривание в рабочей зоне.
ВНИМАНИЕ!
Используйте только ориги-
нальные запасные части для
выполнения технического об-
служивания и ремонта. Выход из строя
вибротрамбовки при использовании за-
пасных частей, расходных материалов
не соответствующих по качеству, а
также при использовании не оригиналь-
ных запасных частей не будет являть-
ся гарантийным случаем.
Несвоевременное техническое обслу-
живание может стать причиной поломки
вибротрамбовки. Выход вибротрамбовки
из строя по этой причине не является га-
рантийным случаем. Всегда выполняйте
проверку и рекомендации по техническо-
му обслуживанию по графику, указанно-
му в данном руководстве.
ЗАМЕНА МОТОРНОГО МАСЛА
ПРИМЕЧАНИЕ!
Рекомендуется производить
замену масла на теплом дви-
гателе. Это позволит слить
отработанное масло более полно и бы-
стрее.
1. Установите вибротрамбовку на ров-
ной горизонтальной поверхности.
2. Наклоните вибротрамбовку назад
примерно на 15°, так чтобы двигатель
принял горизонтальное положение.
3. Очистите от загрязнений зону вокруг
маслозаливной горловины. Извлеки-
те щуп из маслозаливной горловины
и протрите его чистой ветошью (Рис.
14).
4. Выкрутите болт отверстия для слива
масла и слейте отработанное масло
в подготовленную для этого емкость
(Рис. 14).

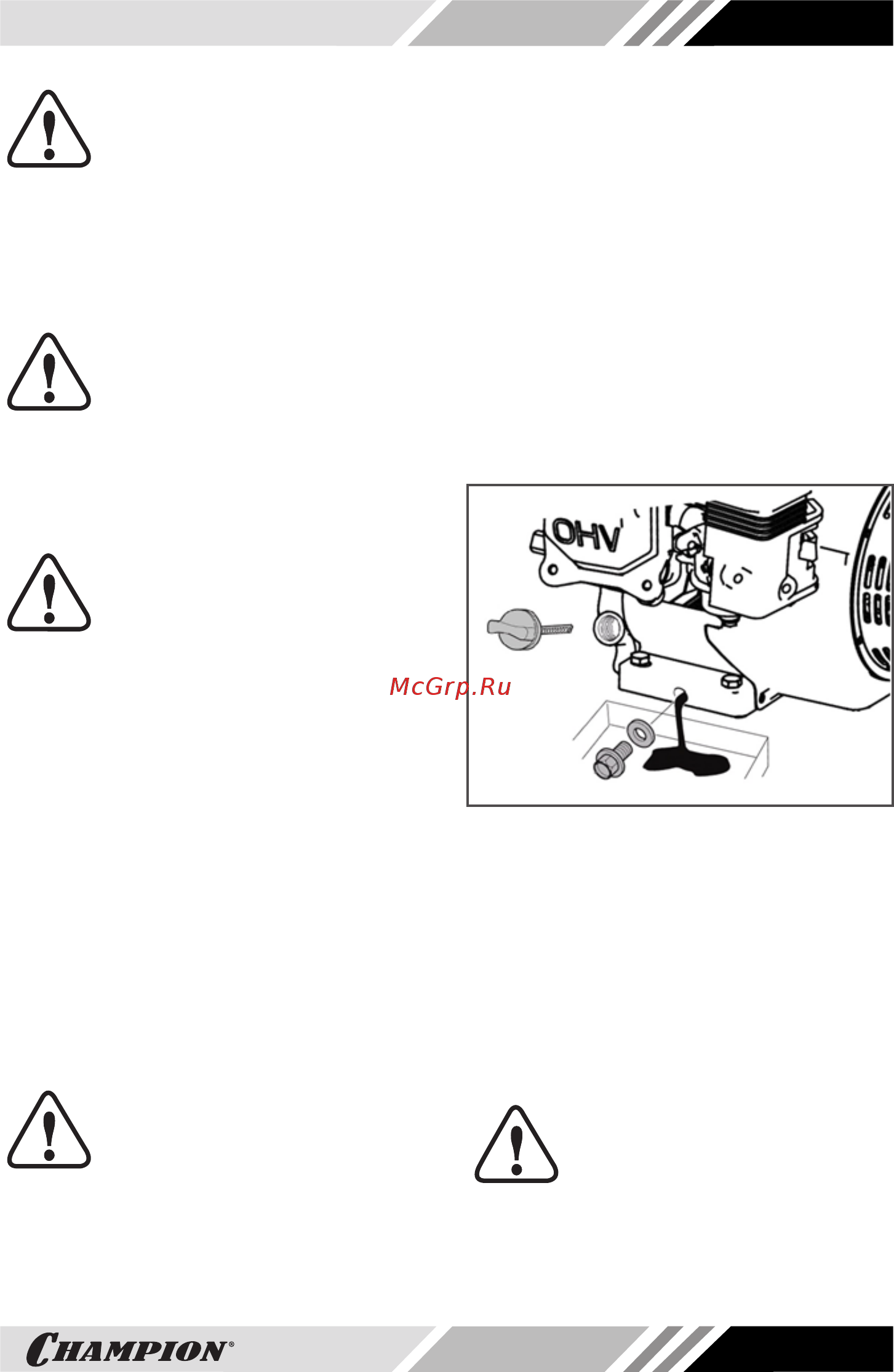

Рис. 14 Замена моторного масла
5. Закрутите болт отверстия для слива
масла.
6. Залейте рекомендованное масло до
необходимого уровня.
7. Закрутите крышку-щуп маслозалив-
ной горловины.
8. Установите вибротрамбовку в рабо-
чее положение.
ВНИМАНИЕ!
Своевременно производите
замену масла в двигателе. Вы-
ход двигателя из строя в ре-
зультате работы на отработавшем
свой ресурс масле, не является гаран-
тийным случаем.
