29
воздействия химически активных ве-
ществ. Наличие в воздухе паров кислот,
щелочей и других агрессивных примесей
не допускается.
Во время погрузочно-разгрузочных работ
устройство не должно подвергаться уда-
рам, падениям и воздействию атмосфер-
ных осадков.
Условия транспортирования устройства
при воздействии климатических факторов:
- температура окружающего воздуха от
минус 40 до плюс 40°С;
- относительная влажность воздуха не
более 80 %.
Перемещение вибротрамбовки на зна-
чительное расстояние к новому участку
работы осуществляется только грузовым
транспортом. Погрузочно-разгрузочные
работы должны осуществляться только
с использованием подъемных устройств.
Точка зацепа крюка подъемного устрой-
ства показана на Рис. 20.

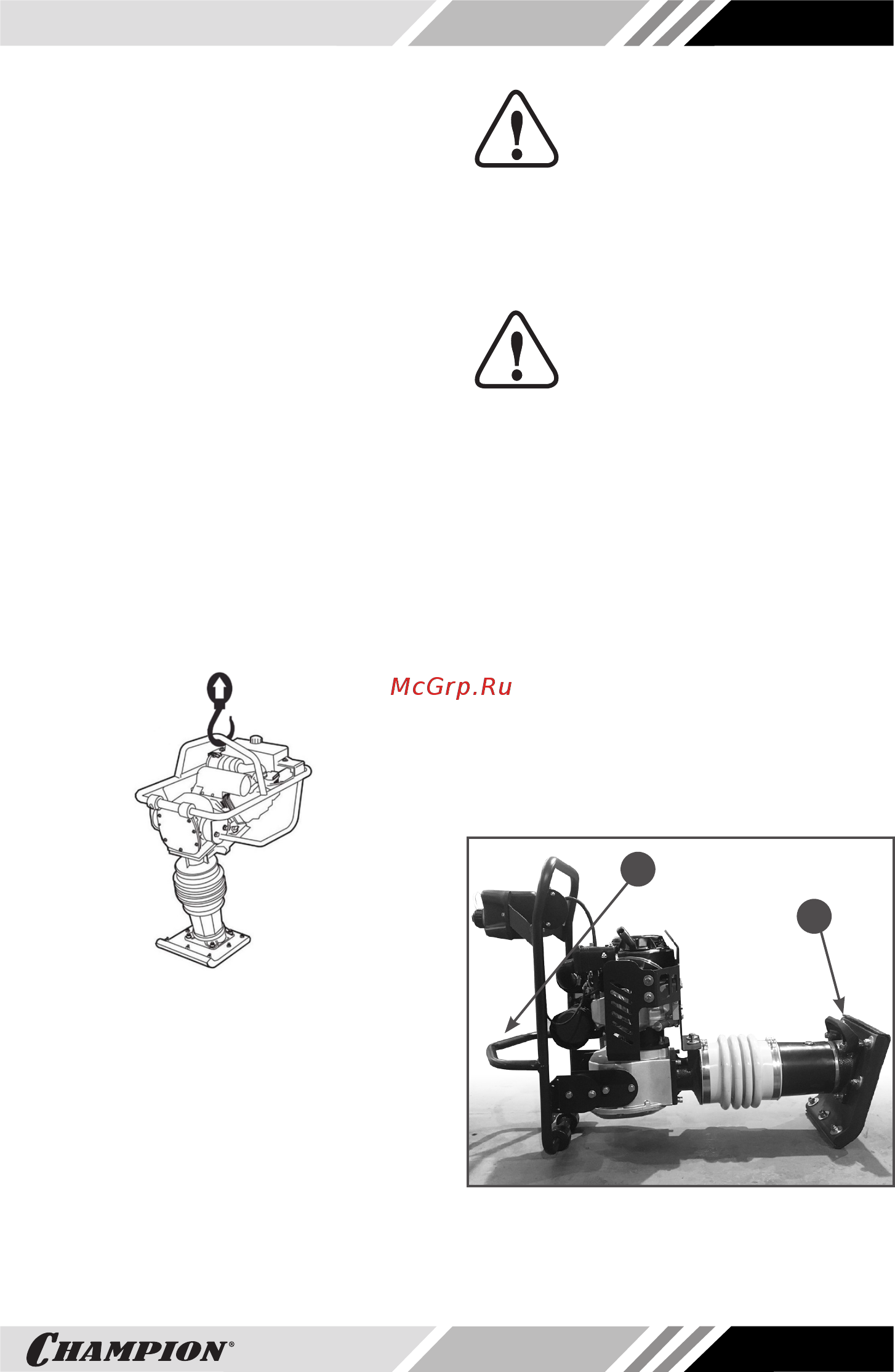

Рис. 20 Точка зацепа крюка подъемного
устройства
Запрещается использовать для подъема
другие части рамы (рукоятку управления
и т.п.).
Если вибротрамбовка работала, дайте
двигателю остыть в течение, хотя бы 15
минут, прежде чем загружать его в транс-
портное средство. Горячий двигатель и
выхлопная система могут воспламенить
некоторые материалы.
ВНИМАНИЕ!
Транспортирование вибро-
трамбовки грузовым транс-
портом с маслом в двигателе
и топливом в топливном баке допуска-
ется только в рабочем положении! При
этом вибротрамбовка должна быть на-
дежно закреплена во избежание опроки-
дывания и пролива топлива и масла.
ПРЕДУПРЕЖДЕНИЕ!
При невозможности перевоз-
ки вибротрамбовки к месту
работы в рабочем положении
необходимо слить полностью топливо
из топливного бака и масло из картера
двигателя.
Если зафиксировать вибротрамбовку в
вертикальном положении невозможно,
закрепите устройство на транспортном
средстве так, чтобы оно не переверну-
лось, не упало и не скатилось. Уложите
вибротрамбовку так, чтобы двигатель
был сверху (Рис. 21), и привяжите ее к
транспортному средству за раму и рабо-
чий цилиндр. Вибротрамбовку следует
привязывать поперек рабочего цилиндра
между трамбующим башмаком и смотро-
вым отверстием для контроля уровня
масла.
1
2
Рис. 21 Транспортирование в
горизонтальном положении
1. Скоба транспортировочная
2. Рукоятка транспортировочная
