Champion TR72 [16/32] Масло в рабочем цилиндре вибротрамбовки
![Champion TR72 [16/32] Масло в рабочем цилиндре вибротрамбовки](/views2/1471279/page16/bg10.png)
16
МАСЛО В РАБОЧЕМ ЦИЛИНДРЕ
ВИБРОТРАМБОВКИ
Перед первым и последующими запуска-
ми двигателя проверяйте и при необхо-
димости доливайте масло в рабочий ци-
линдр вибротрамбовки.
ОСТОРОЖНО!
Данную операцию необходимо
выполнять с помощником.
Для проверки уровня масла в рабочем
цилиндре вибротрамбовки выполните
следующее:
1. Установите вибротрамбовку в рабо-
чее положение на ровной горизон-
тальной поверхности.
2. На задней стороне рабочего цилин-
дра находится пробка 1 со смотро-
вым отверстием для контроля уровня
масла в рабочем цилиндре (Рис. 7).
Уровень масла должен быть посере-
дине смотрового отверстия.
3. При недостаточном уровне масла в
рабочем цилиндре немного наклони-
те вибротрамбовку вперед, выкрутите
пробку 1 и долейте чистое масло в ра-
бочий цилиндр. После этого, закрутите
пробку, верните вибротрамбовку в ра-
бочее положение и еще раз проверь-
те уровень масла в рабочем цилин-
дре. При необходимости повторите.
ПРИМЕЧАНИЕ!
Полный объем масла в рабо-
чем цилиндре вибротрамбовки
составляет 1 литр.
Тип масла, используемого в рабочем ци-
линдре – CHAMPION SAE30.
1

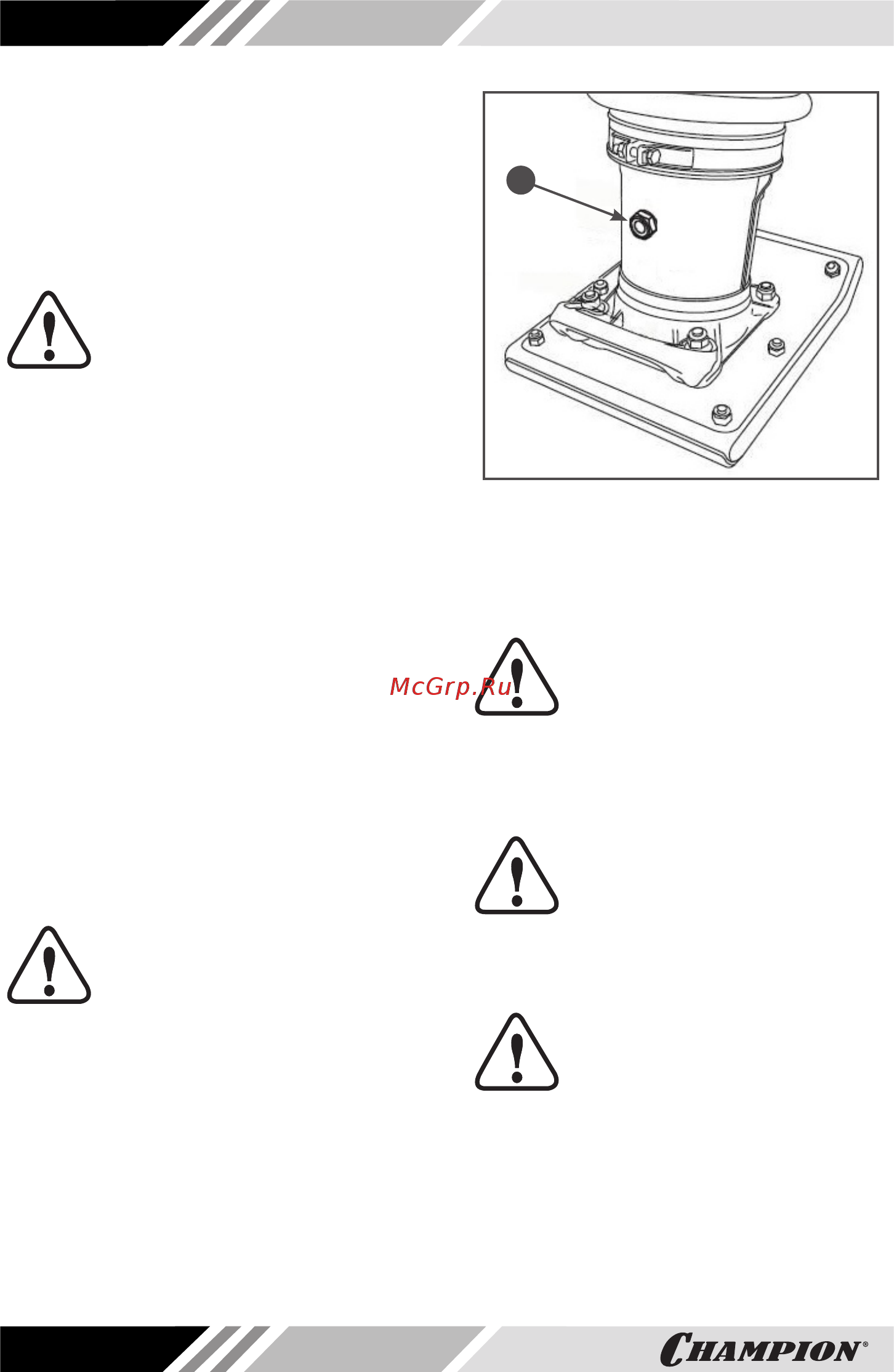

Рис. 7 Проверка уровня масла в рабочем
цилиндре
1. Пробка со смотровым отверстием для
контроля уровня масла
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед запуском двигателя
установите вибротрамбовку
на рыхлый грунт или гравий.
ЗАПРЕЩАЕТСЯ запускать двигатель,
если вибротрамбовка установлена на
твердых поверхностях, таких как ас-
фальт или бетон.
ВНИМАНИЕ!
Перед запуском двигателя не-
обходимо проверить уровень
масла в картере двигателя,
при необходимости дозаправить. Для до-
заправки используйте тот же тип мас-
ла, который залит в картер двигателя.
ОСТОРОЖНО!
Вибротрамбовка оснащена
муфтой сцепления центро-
бежного типа, которая вклю-
чает вибратор в работу при дости-
жении двигателем оборотов, близких
к максимальным. Установленные рыча-
гом газа обороты, близкие к максималь-
ным, могут, после запуска двигателя,
вызвать внезапное неконтролируемое
движение вибротрамбовки, что может
привести к травмам.
