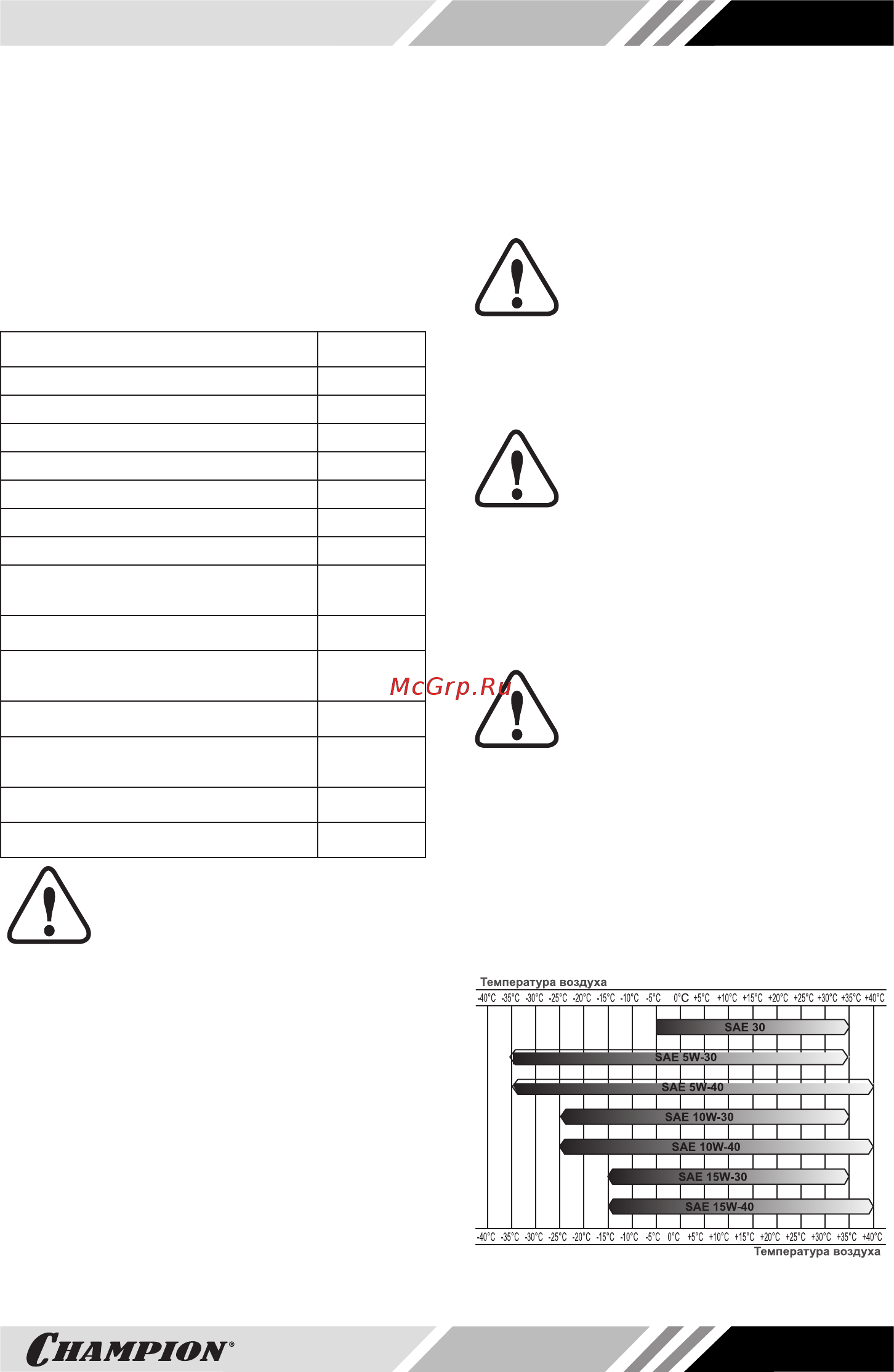

13
8. СБОРКА, ПОДГОТОВКА К РАБОТЕ И
ЭКСПЛУАТАЦИЯ
КОМПЛЕКТНОСТЬ
Комплектность вибротрамбовки пред-
ставлена в Таблице 1.
Таблица 1. Комплектность вибротрамбовки
Наименование Кол-во
Вибротрамбовка 1 шт.
Руководство по эксплуатации 1 шт.
Рама защитная 1 шт.
Бак топливный 1 шт.
Комплект крепежа 1 к-т
Хомуты стяжные пластиковые 2 шт.
Ключ свечной 1 шт.
Кольцо пылезащитное рычага
газа
1 шт.
Шланг топливный 1 шт.
Хомут топливного шланга
пружинный
4 шт.
Фильтр топливный проточный 1 шт.
Болт М6 крепления рычага газа
к раме
2 шт.
Шайба М6 4 шт.
Гайка М6 2 шт.
ВНИМАНИЕ!
Состав комплекта поставки
может быть изменен без пред-
варительного уведомления.
Вибротрамбовка поступает с завода - из-
готовителя в частично собранном состо-
янии. Для окончательной сборки необхо-
димо:
1. Установить защитную раму 4 (Рис.1).
2. Установить топливный бак 2 (Рис.2).
3. Установить кольцо пылезащитное в
корпус рычага газа.
4. Установить рычаг газа 7 (Рис.1).
МОТОРНОЕ МАСЛО
ВНИМАНИЕ!
Вибротрамбовка поставля-
ется с завода без масла в
картере двигателя. Перед
запуском в работу необходимо залить не-
обходимое количество чистого моторного
масла для четырехтактных двигателей.
ВНИМАНИЕ!
Каждый раз перед запуском дви-
гателя необходимо проверять
уровень масла в картере, при не-
обходимости доливать. Моторное масло
является важным фактором, влияющим на
срок службы двигателя. Необходимо своев-
ременно производить замену масла в двига-
теле.
ВНИМАНИЕ!
Нельзя применять масло для
двухтактных двигателей. Реко-
мендуется применять моторное
масло для четырехтактного бензинового
двигателя категории SJ и выше по системе
классификации API. Вязкость масла по клас-
сификации SAE выбирается в зависимости
от температуры окружающего воздуха, при
которой будет работать двигатель. При
выборе вязкости масла пользуйтесь табли-
цей, показанной на Рис. 3.
Рис. 3 Определение вязкости масла
