Champion TR72 [14/32] Заправка двигателя новой вибротрамбовки маслом
![Champion TR72 [14/32] Заправка двигателя новой вибротрамбовки маслом](/views2/1471279/page14/bge.png)
14
При температуре воздуха выше
+5 °С рекомендуется применять масло
CHAMPION SAE30. При температуре
воздуха ниже +5 °С рекомендуется при-
менять масло CHAMPION SAE 5W30
(CHAMPION SAE 10W40). Допускается
применение масла других производите-
лей, соответствующего категории SJ и
выше по классификации API и соответ-
ствующего вязкости по классификации
SAE в зависимости от температуры окру-
жающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работа на масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла, работа на масле, не соответствую-
щем температуре окружающей среды,
приведет к выходу из строя двигателя,
что не будет является гарантийным
случаем.
ВНИМАНИЕ!
При запуске в работу новой
вибротрамбовки первая заме-
на масла в двигателе произ-
водится через 5 часов работы. Вторая
замена масла через 25 часов работы
вибротрамбовки. Все последующие за-
мены масла в двигателе производятся
через каждые 50 часов работы вибро-
трамбовки.
ОСТОРОЖНО!
Работы по проверке уровня
масла и заправке масла в кар-
тер двигателя необходимо
выполнять вдвоем с помощником.
Перед запуском двигателя необходимо
проверить уровень масла в картере:
1. Установите вибротрамбовку на ров-
ной горизонтальной поверхности.
2. Наклоните вибротрамбовку назад
примерно на 15°, так чтобы двигатель
принял горизонтальное положение.
3. Выкрутите крышку-щуп маслозаливной
горловины и извлеките щуп (Рис. 4).

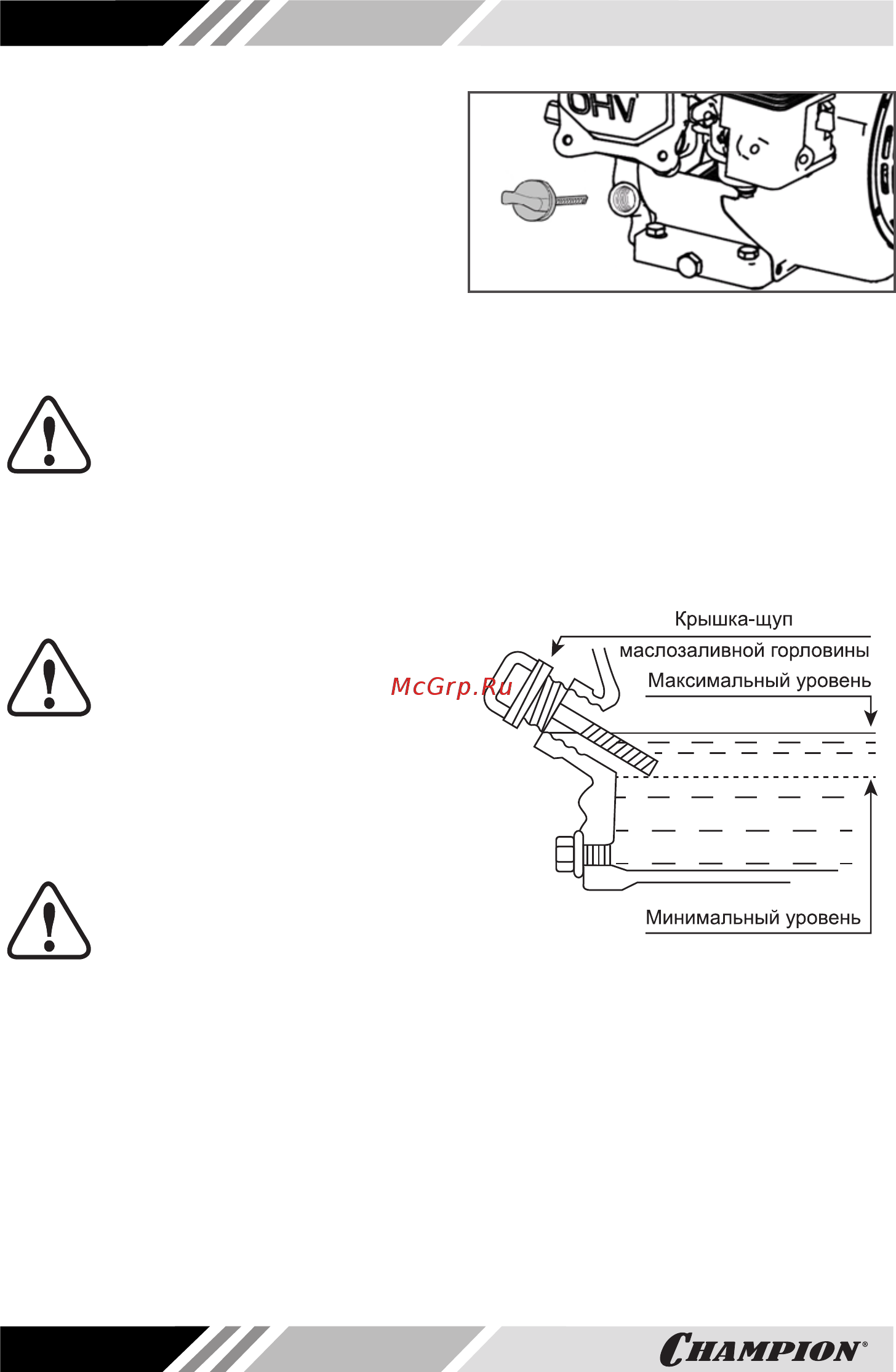

Рис. 4 Крышка-щуп маслозаливной
горловины
4. Протрите щуп насухо и вставьте в от-
верстие горловины, не закручивая.
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
При недостаточном уровне масла в кар-
тере необходимо долить чистое масло
до верхней отметки на щупе, что соот-
ветствует нижней кромке заливного от-
верстия (Рис. 5).
Рис. 5 Проверка уровня масла в картере
6. После окончательной проверки, плот-
но закрутите крышку-щуп. Установите
вибротрамбовку в рабочее положение.
ЗАПРАВКА ДВИГАТЕЛЯ НОВОЙ
ВИБРОТРАМБОВКИ МАСЛОМ
1. Установите вибротрамбовку на ров-
ной горизонтальной поверхности.
2. Наклоните вибротрамбовку назад
примерно на 15°, так чтобы двигатель
принял горизонтальное положение.
3. Выкрутите крышку-щуп маслозалив-
