25
грязи и конденсата.
1
2
3
4

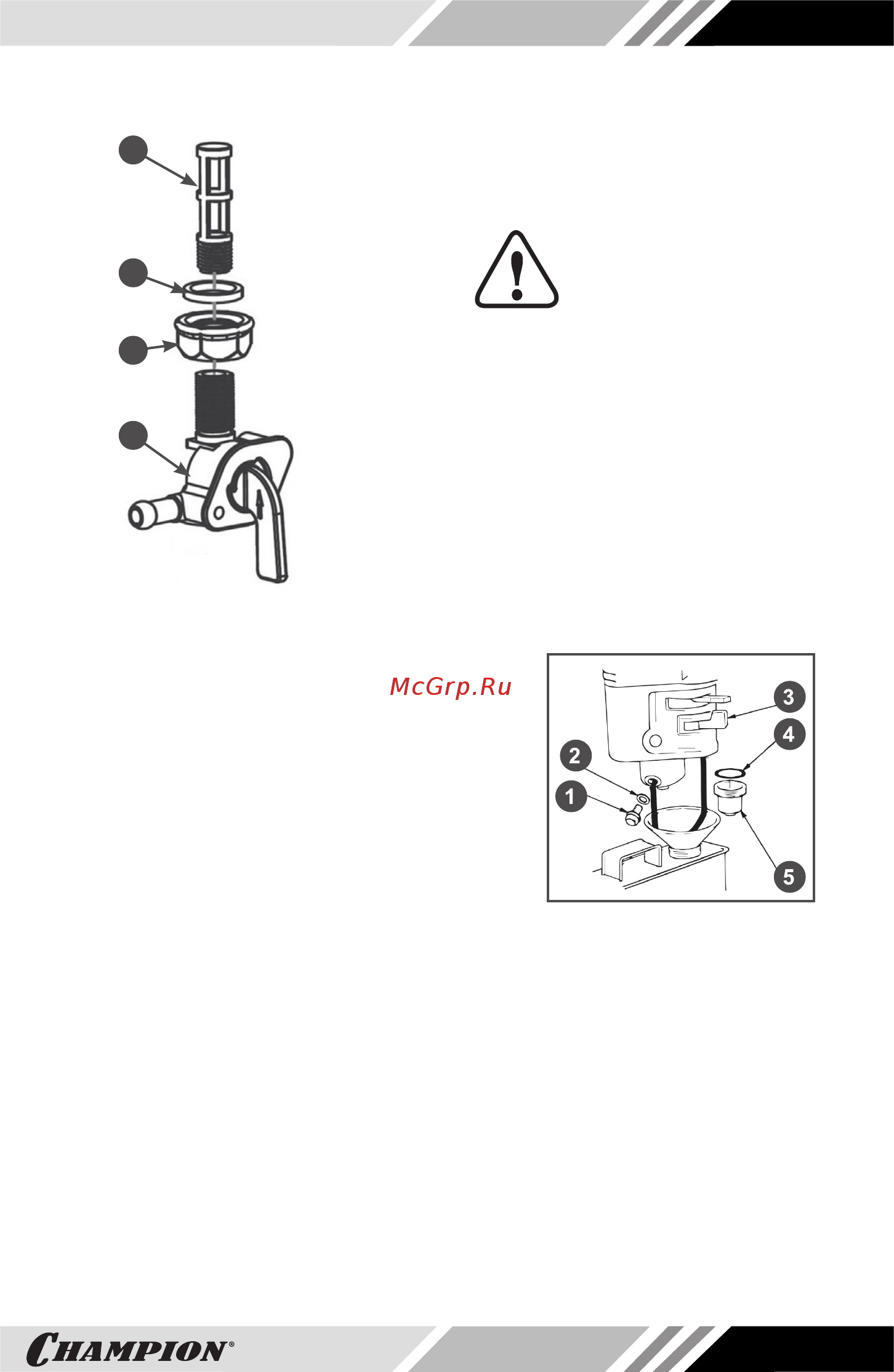

Рис. 16 Устройство топливного крана
1. Сетчатый фильтр
2. Кольцо уплотнительное топливного крана
3. Контргайка
4. Корпус топливного крана
Перед обслуживанием топливного филь-
тра рекомендуется слить или полностью
выработать топливо из топливного бака.
Порядок обслуживания:
1. Снимите топливный бак с рамы ви-
бротрамбовки и слейте остатки бен-
зина в специально приготовленную
емкость.
2. Открутите контргайку 3 на 1-2 оборо-
та (Рис. 16).
3. Выкрутите топливный кран в сборе из
топливного бака.
4. Выкрутите из корпуса 4 топливного
крана сетчатый фильтр 1 (Рис. 16).
5. Очистите от грязи и промойте сет-
чатый фильтр. Продуйте каналы то-
пливного крана сжатым воздухом.
6. Осмотрите сетчатый фильтр. При об-
наружении повреждений и разрывов
фильтр необходимо заменить.
7. Промойте топливный бак чистым бен-
зином.
8. Сборку и установку топливного крана
и топливного бака произведите в об-
ратной последовательности.
ВНИМАНИЕ!
Выход из строя двигателя в
результате работы с гряз-
ным топливным фильтром
или грязным топливным баком не явля-
ется гарантийным случаем.
ОБСЛУЖИВАНИЕ ФИЛЬТРА-
ОТСТОЙНИКА КАРБЮРАТОРА
1. Установите рычаг топливного крана кар-
бюратора в положение «ЗАКРЫТО».
2. Установите под карбюратор подходя-
щую емкость.
3. Открутите болт 1 сливного отверстия
и слейте топливо из поплавковой ка-
меры карбюратора (Рис. 17).
Рис. 17 Обслуживание фильтра-
отстойника
1. Болт 2. Шайба 3. Рычаг топливного крана 4.
Кольцо уплотнительное 5. Стакан отстойника
4. Открутите стакан отстойника 5, вы-
лейте из него топливо в заранее под-
готовленную емкость (Рис. 17).
5. Промойте стакан отстойника.
6. Закрутите стакан отстойника и болт
сливного отверстия.
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованная свеча зажигания
