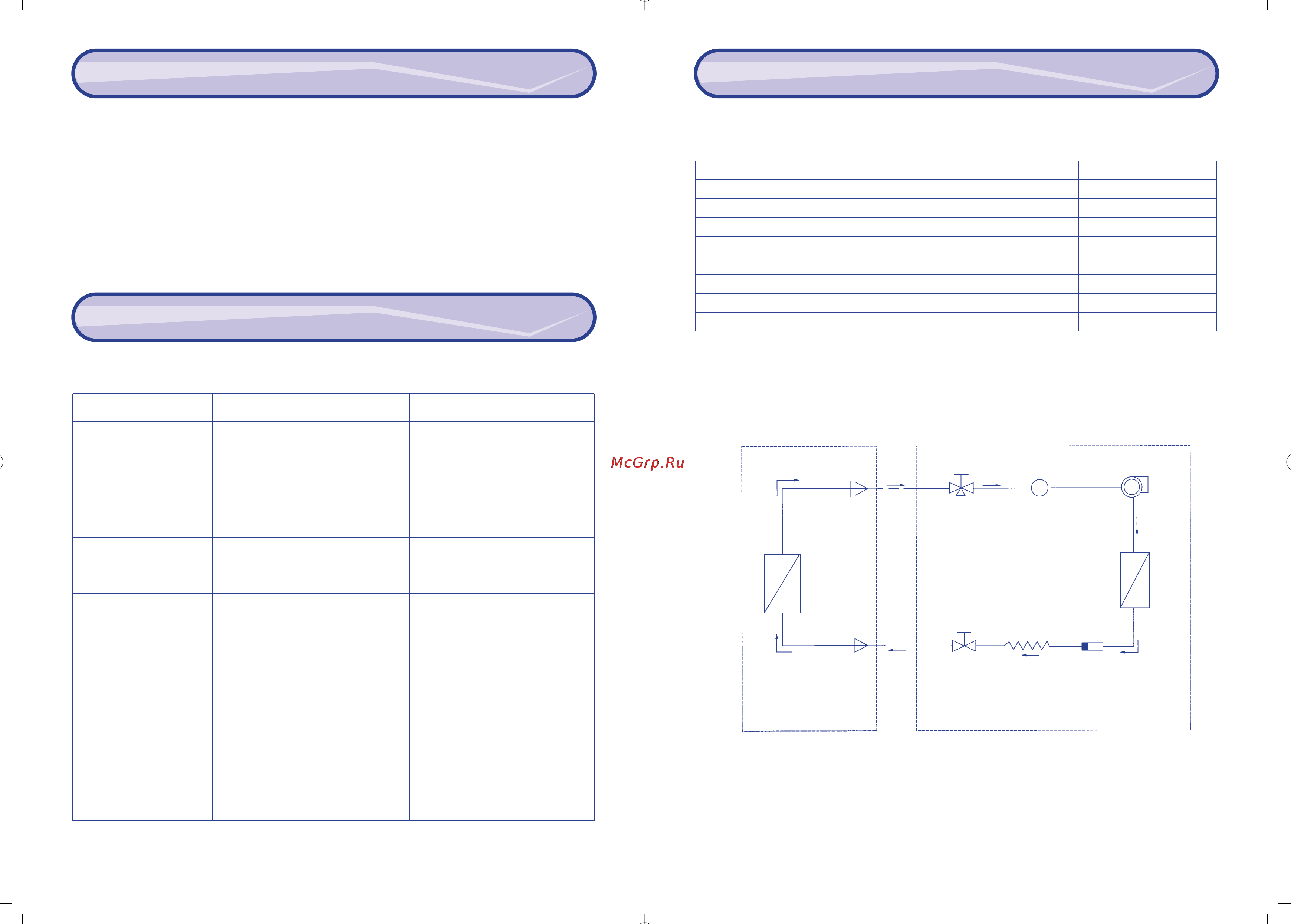

Ballu KF-1802GWE [12/15] Поиск и устранение неисправностей
![Ballu KF-1802GWE [12/15] Поиск и устранение неисправностей](/views2/1047410/page12/bgc.png)
Наружный блок
20
Регулирование направления воздушного потока
Технические характеристики и схемы
1. Основные технические характеристики
2. Схема холодильного контура
3. Кондиционер обеспечивает рабочие характеристики при температуре
наружного воздуха от 18 до +43 С.
21
Рекомендации по экономии электроэнергии
Поиск и устранение неисправностей
Не рекомендуется • Загораживать воздухозаборные и воздуховыпускные решетки посторонними предметами,
так как это ухудшает рабочие характеристики кондиционера и может вывести его из строя.
• Пропускать в помещение прямые солнечные лучи. Загораживайте окна навесами, шторами
или жалюзи. Попадание солнечных лучей на стены и потолок приводит к нагреву воздуха
помещения и увеличению времени работы кондиционера в режиме охлаждения.
Рекомендуется • Содержать воздушные фильтры в чистоте (см. раздел «Уход и чистка»). Загрязненные
фильтры уменьшают производительность кондиционера.
• Закрывать окна, двери и другие проемы и не допускать выхода обработанного воздуха
наружу.
Если кондиционер работает неисправно, выполните указанные ниже рекомендации. Если это не поможет, обратитесь
в торговое представительство или сервисный центр авторизованного дилера..
Неисправность Возможная причина Действия
Кондиционер не работает. 1. Отсутствует электропитание. 1. Восстановите электропитание.
2. Неисправен выключатель. 2. Обратитесь в сервисный центр.
3. Низкое напряжение в сети. 3. Обратитесь к электрику или в .
4. Кнопка ON/OFF находится электроснабжающую компанию
в положении OFF. 4. Нажмите кнопку.
5. Разрядились элементы питания 5. Замените элементы питания.
пульта дистанционного управления.
Компрессор включается, Загорожена воздухозаборная или Уберите препятствие.
но вскоре останавливается. воздуховыпускная решетка наружного
блока.
Недостаточная 1. Воздушный фильтр забит пылью. 1. Очистите воздушный фильтр.
холодопроизводительность. 2. В помещении находится много 2. Удалите, если можно, источник
людей или мощный источник тепла. тепла.
3. Открыты двери и/или окна. 3. Закройте двери и окна, чтобы
4. Посторонние предметы возле сохранить холод в помещении.
воздухозаборной или воздуховыпускной 4. Удалите посторонние предметы и
решетки внутреннего блока. обеспечьте свободный доступ воздуха
5. Задана слишком высокая температура к воздухозаборной и воздуховыпускной
воздуха в помещении. решеткам.
5. Правильно задайте температуру.
Внутри кондиционера В режиме охлаждения происходит Это нормально, и потрескивание скоро
раздается потрескивание. температурное расширение (сжатие) прекращается.
деталей и компонентов кондиционера.
При этом раздается потрескивание.
Модель KF-1802GWE
Электропитание 220 В, 50 Гц
Допустимые пределы изменения напряжения, В От 198 до 242
Потребляемая мощность, кВт 0,70
Холодопроизводительность, кВт 1,8
Расход воздуха, м3/ч 330
Хладагент/масса заправки, кг R22/0,47
Дальность действия / угол охвата пульта дистанционного управления, м/град 8/80
Максимальная длина трубопроводов холодильного контура, м 10
Внутренний блок
Жидкостная линия Капилляр Фильтр
Аккумулятор
Газовая линия Компрессор
Теплообменник
Теплообменник
