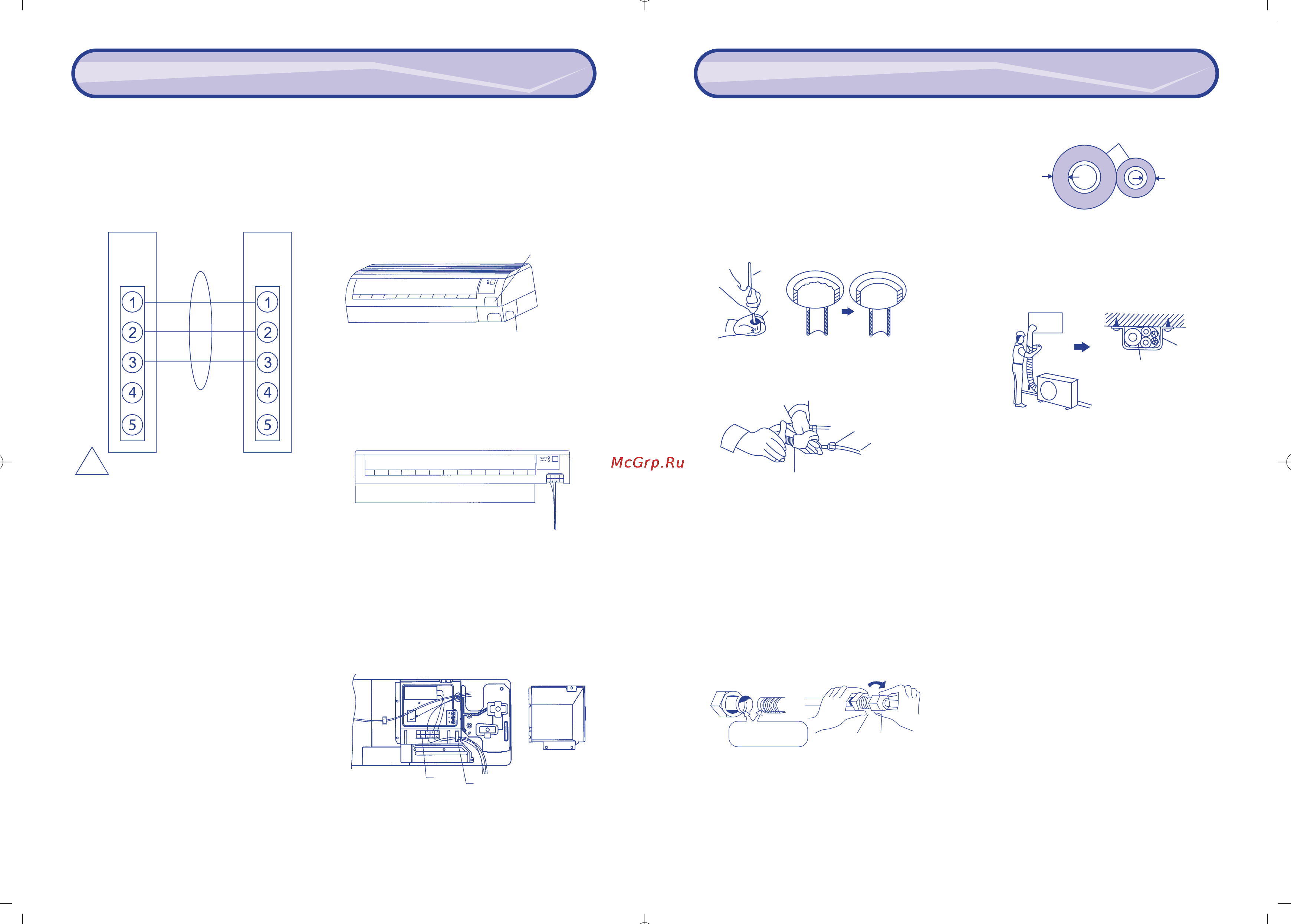

Ballu KF-1802GWE [15/15] Приложение монтаж кондиционера

3.5 Электромонтаж

(1) Перед началом работ убедитесь, что напряжение в

сети электропитания соответствует номинальному

напряжению, указанному на заводской табличке

кондиционера.

(2) Выполняйте электромонтаж в соответствии с

электрической схемой (рис. 13)

Рис. 13

Внимание!

• Электрические соединения внутреннего и наружного

блоков должны выполняться в соответствии с

действующими стандартами.

• Убедитесь в надежности электрических соединений.

• Электрические кабели не должны касаться

компрессора, трубопроводов холодильного контура и

движущихся частей компонентов кондиционера.

• Кондиционер должен быть надежно заземлен.

4. МОНТАЖ НАРУЖНОГО БЛОКА

Выберите место установки наружного блока в

соответствии с указаниями, приведенными в разделе 2.

Если блок монтируется на стене, убедитесь в прочности

стены и монтажных кронштейнов.

Электромонтаж.

1) Вывинтите крепежные винты и снимите боковую

крышку блока.

2) Подсоедините кабель к контактам клеммой колодки в

соответствии с рис. 13 и рис.16.

3) Оставьте свободный участок кабеля длиной 10 см.

4) Выполните заземление наружного блока в соответст-

вии с правилами устройства электроустановок (ПУЭ).

5) Убедитесь, что соединения выполнены надежно в

соответствии с электрической схемой, и установите

боковую крышку в исходное положение.

Приложение. Монтаж кондиционера

5. МОНТАЖ ТРУБОПРОВОДОВ ХОЛОДИЛЬНОГО

КОНТУРА

5.1. Развальцовка трубопроводов

(1) С помощью трубореза отрежьте трубу нужной длины

(рекомендуемый запас по длине 30 – 50 см)

(2) Выровняйте края медной трубы с помощью

развертки или надфиля. При этом держите трубу

обрабатываемым краем вниз, чтобы предотвратить

попадание кусочков меди в трубу.

Рис. 17а. Рис. 17б.

(3) Наденьте приспособление для развальцовки на

трубу (рис. 19).

(4) Развальцуйте трубу

Рис. 18

Примечание! Развальцованная труба должна иметь

• Гладкую внутреннюю поверхность;

• Ровные края

• Достаточную длину конической поверхности

5.2. Соединение трубопроводов

(1) Для предотвращения попадания в трубопроводы

воды и пыли не снимайте с них заглушки до начала

монтажа.

(2) Для предотвращения утечек перед соединением

трубопроводов смажьте контактные поверхности

рефрижераторным маслом (рис. 19).

(3) Установите соединяемые трубы соосно и наживите

накидную гайку (рис. 20).

Рис. 19 Рис. 20

(4) Затяните гайки с помощью гаечных ключей

5.3. Нанесение теплоизоляции на трубопроводы

холодильного контура

Все трубопроводы холодильного контура должны быть

покрыты теплоизоляцией толщиной не менее 8 мм

(рис. 21).

Рис. 21

5.4. Обертывание труб декоративной лентой.

(1) Соберите трубопроводы, дренажный шланг и кабель

(если это допускается действующими стандартами)

в жгут и оберните его белой декоративной лентой.

(2) Оберните лентой часть жгута, расположенную

снаружи помещения, начиная от наружного блока

(рис. 22).

Рис. 22

(3) Закрепите жгут на стене с помощью фиксаторов с

шагом 120 см.

Примечание! Не стягивайте жгут слишком сильно, так

как при этом может помяться теплоизоляция. Во избежа-

ние образования конденсата дренажный трубопровод не

должен касаться трубопроводов холодильного контура.

5.5. Завершение монтажа

После выполнения теплоизоляции и обертывания жгута

заделайте зазор в отверстии в стене, используя

соответствующий уплотняющий материал.

5.6. Продувка и заполнение контура хладагентом

Для продувки контура газообразным хладагентом вы-

полните следующие операции.

(1) Снимите защитные колпачки и ослабьте контргайки

сервисных клапанов жидкостной и газовой линий.

(2) Ослабьте накидную гайку на паровой линии с помо-

щью гаечного ключа.

(3) Откройте сервисный клапан жидкостной линии, по-

вернув его против часовой стрелки с помощью шести-

гранного ключа. Из-под накидной гайки выйдет некото-

рое количество газа. Через 10 – 15 сек затяните гайку.

(4) Проверьте соединение на отсутствие утечек с помо-

щью мыльной воды или течеискателя. Если утечек не

обнаружено, то откройте клапан газовой линии,

повернув его против часовой стрелки с помощью

шестигранного ключа.

(5) Затяните контргайки и наденьте защитные колпачки

сервисных клапанов жидкостной и газовой линий.

Для получения более подробной информации

обращайтесь в официальный сервисный

центр авторизованного дилера

До выравнивания После выравнивания

Медная

труба

Развертка

Накидная гайка

Медная труба

Приспособление для развальцовки

Места нанесения

рефрижераторного масла

Штуцер Накидная гайка

Теплоизоляционный материал

Толщина

не менее 8 мм

Фиксатор

Теплоизоляция

Не менее 8 мм

Приложение. Монтаж кондиционера

3.6. Электромонтаж внутреннего блока

1) Поднимите лицевую панель блока, потянув ее на

себя.

2) Вывинтите винты и откройте крышку отсека

клеммной колодки (рис. 14).

Рис. 14

3) Подсоедините проводники кабеля к

соответствующим клеммам (рис. 15).

Рис. 15

4) Убедитесь в правильности и надежности соединений,

установите в исходное положение крышку отсека

клеммной колодки, правую нижнюю крышку решетки и

правую нижнюю крышку панели.

Рис. 16

Клеммная

колодка

внутреннего

блока

Клеммная

колодка

наружного

блока

Правая нижняя

крышка панели

Правая нижняя

крышка решетки

Клеммная колодка Хомут

Крышка отсека

клеммной колодки
