Ballu KF-1802GWE [13/15] Приложение инструкция по монтажу

1.1. Общие требования по монтажу

Данная инструкция содержит сведения по установке и техниче-

скому обслуживанию кондиционера. Для получения более под-

робной информации обращайтесь в сервисный центр.

1) Электромонтаж

• Электромонтаж кондиционера должен выполняться только

квалифицированными специалистами.

• Перед началом любых работ (электромонтаж, прокладка тру-

бопроводов, проверки) отключите кондиционер от сети электро-

питания.

• Напряжение на электрических компонентах кондиционера

смертельно опасно!

Перед началом электромонтажа внимательно изучите требова-

ния данной инструкции и электрические схемы. Неправильно вы-

полненные электромонтаж или заземление могут привести к

серьезным травмам вплоть до смертельного исхода.

• Выполните заземление в соответствии с действующими стан-

дартами.

• Во избежание перегрева или возгорания убедитесь в надежно-

сти электрических соединений.

• Сетевая розетка должна соответствовать типу вилки кабеля

электропитания. Сетевые выключатели должны соответствовать

электрическим характеристикам кондиционера.

• Для измерения потребляемого тока используйте измеритель-

ный прибор, рассчитанный на ток не менее 10 А.

Примечание (в соответствии с директивой EMC 89/336/EEC):

Для предотвращения колебания напряжения в электросети и воз-

никновения гармоник второго порядка при пуске компрессора

необходимо выполнить следующие требования.

1. Кондиционер должен быть подключен к главному распредели-

тельному устройству (электрическому щиту, шкафу или панели) с

использованием автоматического выключателя или предохрани-

теля. Нагрузочная способность сети должна быть не менее 32 А.

2. К линии питания кондиционера нельзя подключать другие

электроприборы.

3. Убедитесь, что контракт с электроснабжающей компанией до-

пускает подключение к сети электропитания таких электрических

агрегатов, как стиральные машины, кондиционеры и электриче-

ские печи.

4. Параметры сети электропитания должны соответствовать ха-

рактеристикам, указанным на заводской табличке кондиционера.

5. По всем вопросам обращайтесь к торговому представителю

фирмы-изготовителя.

2) Транспортирование

• Соблюдайте осторожность при перемещении кондиционера.

3) Установка внутреннего и наружного блоков

- Если блок кондиционера устанавливается на стену или потолок,

• Убедитесь, что стена или потолок достаточно прочны, чтобы

выдерживать вес блока.

• При необходимости используйте деревянные или металличе-

ские опоры для крепления блока.

- Если кондиционер устанавливается в помещении,

• Тщательно нанесите теплоизоляцию на наружный блок и убе-

дитесь, что на поверхности агрегата и на полу нет воды.

- Если наружный блок устанавливается на сырой, неровный грунт,

• Изготовьте ровный плоский бетонный фундамент и установи-

те на него блок.

- Если наружный блок устанавливается в зоне действия сильного ветра.

• Надежно закрепите блок с помощью болтов и металлических

Приложение. Инструкция по монтажу

1. ОБЩИЕ СВЕДЕНИЯ

кронштейнов, по возможности загородив его от ветра.

- Если реверсивный кондиционер устанавливается в районе с

обильными снегопадами,

• Установите наружный блок гарантированно выше возможного

уровня снега.

4) Гидравлические соединения

• Соединительные трубопроводы должны быть, по возможности,

короткими.

• Гидравлические соединения выполнены под развальцовку.

• Смажьте соединительные поверхности рефрижераторным

маслом.

• Во избежание утечек затяните гайки динамометрическим ключом.

• Перед проверочным включением проверьте контур на утечки.

5) Техническое обслуживание

• Перед проверкой электрических цепей и компонентов отсо-

едините кондиционер от сети электропитания

• Не прикасайтесь к движущимся частям кондиционера.

• После установки кондиционера очистите место монтажа и убе-

дитесь, что в кондиционер не попали посторонние предметы и сор.

6) Общие требования

• Во время монтажных работ хорошо проветривайте помещение

1.2 Инструменты и материалы

Перед началом работ внимательно изучите данную инструкцию и

храните ее в надежном месте.

1) Инструменты

1. Плоская отвертка

2. Крестообразная отвертка

3. Нож или устройство для зачистки проводов

4. Стальная линейка

5. Уровень

6. Молоток

7. Перфоратор

8. Труборез

9. Приспособление для развальцовки

10. Трубогибочное устройство

11. Разводной гаечный ключ

2) Комплект кондиционера

(см. упаковочный лист)

3) Монтажный комплект

Медные трубы, компоненты и теплоизоляционные материалы

для наружного блока.

4) Тип медных труб и теплоизоляции

1. В таблице указаны диаметры и толщины стенок медных труб.

Длина труб должна выбираться с запасом 30 – 40 см, для ком-

пенсации вибрации наружного блока.

Наружный Толщина Наружный Толщина

диаметр стенки диаметр стенки

6.35мм 0.8 мм 9.52 мм 0.8 мм

2. Трубы холодильного контура должны быть по всей длине по-

крыты теплоизоляцией толщиной не менее 8 мм.

3. Для электропроводки должны применяться изолированные

медные провода, сечение которых зависит от его длины.

5) Дополнительные материалы

1. Лента белая липкая

2. Гвозди, зажимы (при необходимости)

3. Замазка

4. Рефрижераторное масло

5. Хомуты для крепления трубопроводов холодильного контура.

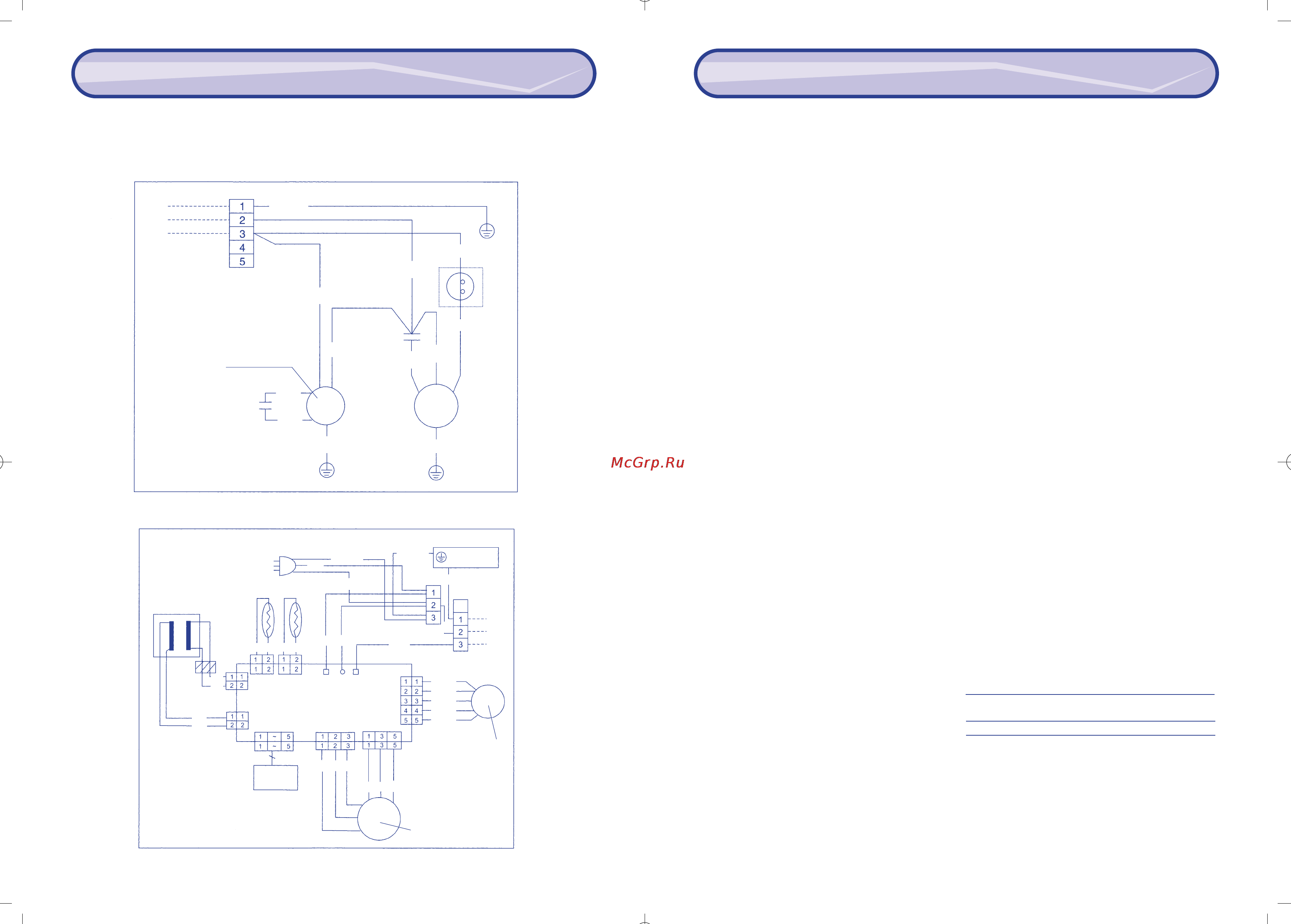

Электрические схемы

Наружный блок. Схема электрических соединений.

Внутренний блок.

Клеммная колодка

Конденсатор

Силовой трансформатор

Датчик температуры

Сетевая вилка

Испаритель

Клеммная колодка

К наружному блоку

Плата управления

Дисплей

Электродвигатель

вентилятора

Шаговый

электродвигатель

Жалюзи

Конденсатор

Электродвигатель

вентилятора

Компрес

сор

К внутреннему блоку

ЖЕЛ-ЗЕЛ

ЖЕЛ-ЗЕЛЖЕЛ-ЗЕЛ

ЧЕРН

КОР

РОЗ

СЕР

БЕЛ

ЧЕРН

КРАСН

БЕЛ

ЖЕЛТ

ЖЕЛТ-ЗЕЛ

СИН

ЧЕРН

ЧЕРН ЧЕРНЧЕРН

КРАСН

КОР

ОРАНЖ

БЕЛ

ЖЕЛТ

ПУРП

ЧЕРН

ACIN1ROOMCOIL

SEC

PRY

DISPLAY PULSE IN FM

ACIN2 CM
