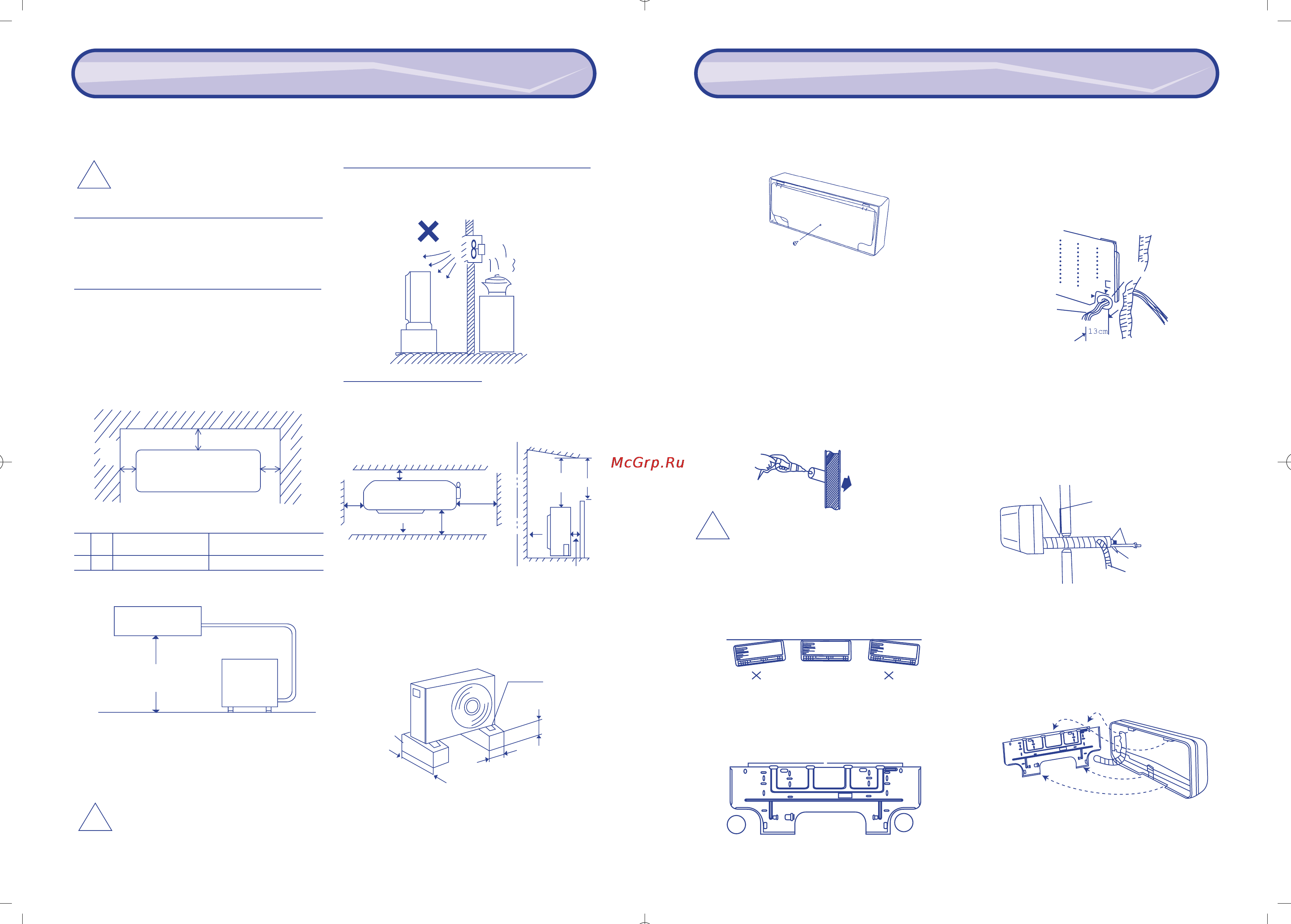

Ballu KF-1802GWE [14/15] Приложение монтаж кондиционера
![Ballu KF-1802GWE [14/15] Приложение монтаж кондиционера](/views2/1047410/page14/bge.png)
2-2. Наружный блок
Не устанавливайте наружный блок в следующих местах.
• Вблизи источников тепла и воздуховыпускного
отверстия вентиляции.
• В зонах воздействия прямых солнечных лучей.
Рис. 3
Для установки наружного блока
выберите прохладное
место с хорошей циркуляцией воздуха, обеспечиваю-
щее свободное пространство, необходимое для беспре-
пятственного доступа воздуха к агрегату и проведения
технического обслуживания.
Рис. 4
• Установите блок на жесткое основание (например,
бетонные плиты с опорной поверхностью 40 х 10 см
2
).
Высота основания должна быть не менее 10 см.
Рис. 5
Воздухозаборная
решетка
Крепежные болты
(4 шт.)
Бетон (или
аналогичный
материал)
Не менее
10 см
Приблизительно 40 см
Приблизительно 10 см
Не менее 5 см
Не менее 5 см Не менее 5 см
25
Приложение. Монтаж кондиционера
3. МОНТАЖ ВНУТРЕННЕГО БЛОКА
3.1. Снимите монтажную пластину
1)Отверните винт, как показано на рисунке 6.
Рис. 6
2) Снимите монтажную пластину
3.2. Выполните отверстие в стене
1) Приложите монтажную пластину к стене и выберите
положение блока. Наметьте места крепления пластины,
проверив ее горизонтальность с помощью уровня.
Панель крепится к стене после выполнения отверстия.
2) Наметьте место для отверстия в соответствии с
расположением блока. Рекомендуется выполнять
отверстие для прокладки трубопроводов и кабелей
справа снизу монтажной пластины.
3) Просверлите в стене отверстие диаметром 65 мм с
небольшим уклоном наружу (рис. 7).
Рис. 7
Внимание! Перед сверлением убедитесь, что
в зоне отверстия в стене не проложены водо
проводные трубы или электрические провода.
3.3. Прикрепите монтажную пластину к стене
1) Используя уровень и линейку, проверьте гори-
зонтальность установки монтажной пластины (рис. 8).
Рис. 8
2) Прикрепите монтажную пластину к стене, используя
винты, входящие в комплект поставки (рис. 9).
Убедитесь, что монтажная пластина надежно
закреплена.
Рис. 9
3.4 Монтаж внутреннего блока
1) Проденьте соединительный кабель через отверстие
в стене. Оставьте внутри помещения свободный
участок кабеля длиной
13 см (рис. 10).
Рис. 10
2) Соберите кабель, дренажный шланг, трубопроводы в
жгут и оберните его белой липкой лентой. Аккуратно
согните трубопроводы и осторожно проденьте жгут
через отверстие в стене (рис. 11).
Рис. 11
3) Установите внутренний блок, надежно закрепив его
на монтажной пластине (рис. 12)
Рис. 12
Гильза
Монтажная пластина
Трубопроводы холодильного контура
Кабель
Дренажный шланг
24
Внутри
помещения
Снаружи
помещения
!
Монтажная пластина
Гильза
Кабель
2. ВЫБОР МЕСТА ДЛЯ МОНТАЖА
!
!
Длина трубопроводов (L)
Внутренний блок
Перепад высот (Н)
Наружный
блок
• Для снижения вибрации и шума надежно прикрепите
наружный блок к основанию.
Вход воздуха
2 м
2 м
Препятствие
сверху
Вход воздуха
Не менее 10 см
Грунт
Выход воздуха
Выход воздуха
Препятствие
Не менее 10 см
Не менее
10 см
Не менее
25 см
Со стороны
вентилей
Не менее 40 см
Приложение. Монтаж кондиционера
2-1. Внутренний блок
Внимание! Для предотвращения перегрева
кондиционера оставьте вокруг него свободное
пространство в соответствии с требованиями
данной инструкции.
Не устанавливайте внутренний блок в следующих местах
• В зоне воздействия прямых солнечных лучей
• Вблизи от источников тепла
• В зоне возможного скопления легко воспламеняемых газов
• В местах с высокой концентрацией масла в атмосфере
Место установки внутреннего блока должно обеспечивать
• Равномерное распределение кондиционированного
воздуха по помещению
• Надежное крепление блока
• Наименьшую длину трубопроводов холодильного
контура и шланга отвода конденсата
• Свободное пространство вокруг блока, необходимое
для его технического обслуживания и беспрепятствен-
ной циркуляции воздуха.
Рис. 1
Требования по прокладке трубопроводов
L, м H, м Масса дозаправляемого Длина труб, входящих
хладагента*, г/м в комплект поставки,м
10 7 20 4
L – Максимальная длина трубопроводов, соединяющих внутренний
и наружный блоки, Н – Максимальный перепад высот между внутренним
и наружным блоками
.*
Рис. 2
Если длина трубопроводов от 7 до 15 м (максимальная
длина), то в контур следует дозаправить хладагент из
расчета 20 г на 1 м дополнительной длины трубопрово-
дов. Дозаправка масла в компрессор не требуется.
Внимание! Внутренний блок не следует
устанавливать ниже, чем на 1,8 м по отноше-
нию к наружному блоку.>
