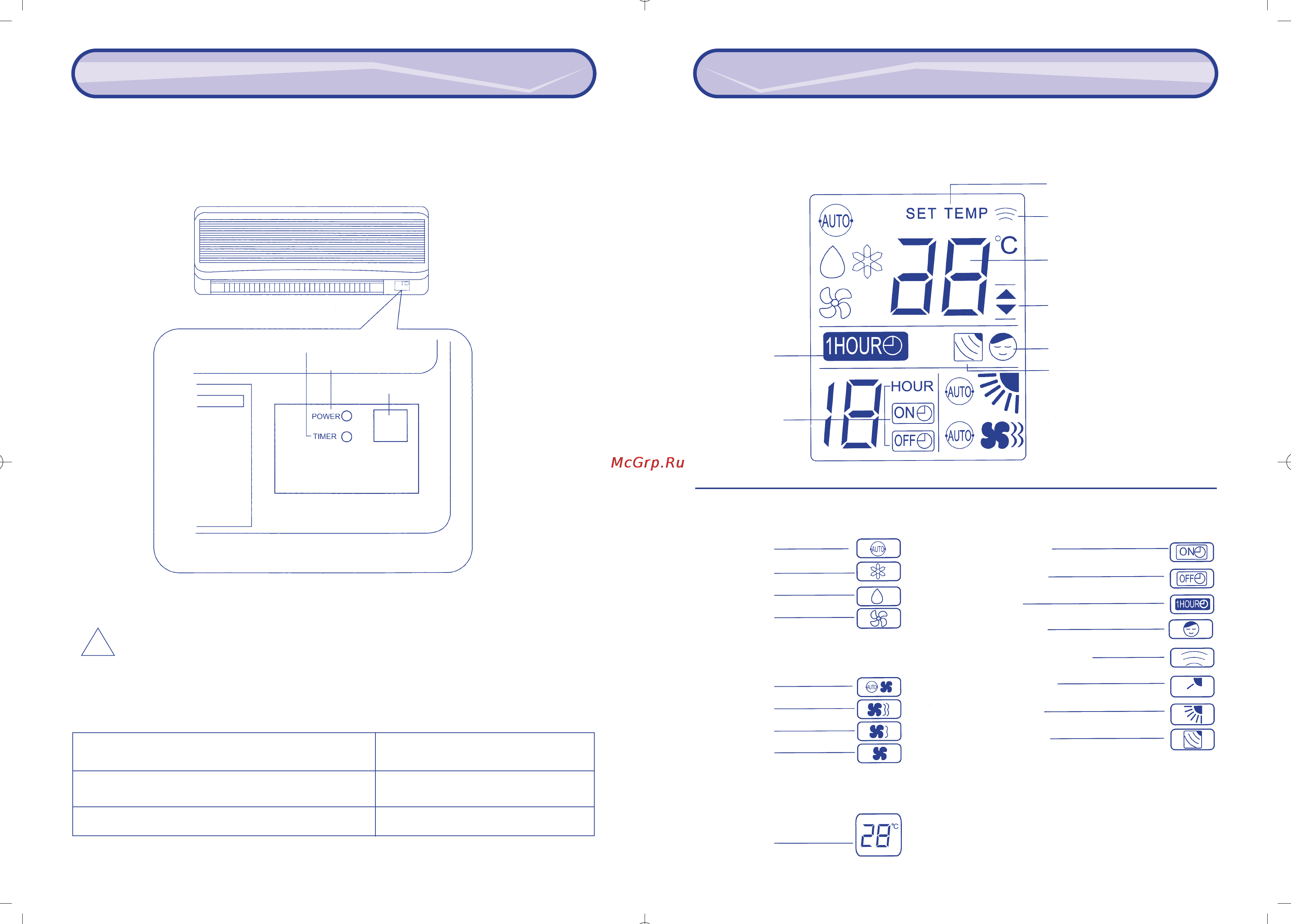

Панель управления и индикации внутреннего блока
ВНИМАНИЕ!
• Во избежание помех бытовые радиоприборы (в том числе мобильные телефоны) должны быть расположены на
расстоянии не менее 1 м от внутреннего блока.
• При нарушении нормальной работы кондиционера в результате воздействия радиоприборов выключите и через
несколько минут снова включите кондиционер.
Приемник сигналов ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Принимает ИК-сигналы пульта ДУ
Индикатор ЭЛЕКТРОПИТАНИЯ Светится, когда кондиционер включен
(компрессор может не работать).
Индикатор режима работы по ТАЙМЕРУ Светится при активизированном таймере.
6 7
Описание кондиционера Описание кондиционера. Пульт ДУ
Дисплей пульта дистанционного управления
Отображается при задании
температуры
Отображается при передаче
управляющего ИК-сигнала
Индикация температуры
Отображается, если заданное
значение температуры достигло
верхнего или нижнего допустимого
предела
Отображается при работе в
ночном режиме
Отображается, если
регулирование осуществляется
по датчику температуры,
встроенному во внутренний блок
Отображается при
активизированном
1-часовом таймере
Отображается при
настройке таймера
Значки, отображающиеся на экране дисплея
1) Режимы работы кондиционера:
АВТОМАТИЧЕСКИЙ
ОХЛАЖДЕНИЕ
ОСУШЕНИЕ
ВЕНТИЛЯЦИЯ
(4) Режим работы по таймеру:
Задание времени включения по
12-часовому таймеру
Задание времени отключения по
12-часовому таймеру
Включение 1-часового таймера
5) НОЧНОЙ РЕЖИМ
6) Отображается при передаче
сигнала управления
7) Индикация положения
горизонтальных жалюзи
8) Индикация режима покачивания
9) Регулирование температуры
воздуха осуществляется по
датчику, встроенному во
внутренний блок
2) Скорость вращения вентилятора:
АВТОМАТИЧЕСКИЙ
ВЫБОР СКОРОСТИ
ВЫСОКАЯ
СРЕДНЯЯ
НИЗКАЯ
3) Отображение заданной или
фактической температуры воздуха
(в диапазоне от 16 до 30
0
С)
Индикатор режима работы ПО ТАЙМЕРУ
Внутренний блок
Индикатор электропитания
Приемник сигналов пульта
дистанционного управления
!
