Ballu KF-1802GWE [6/15] Описание кондиционера пульт ду
![Ballu KF-1802GWE [6/15] Описание кондиционера пульт ду](/views2/1047410/page6/bg6.png)

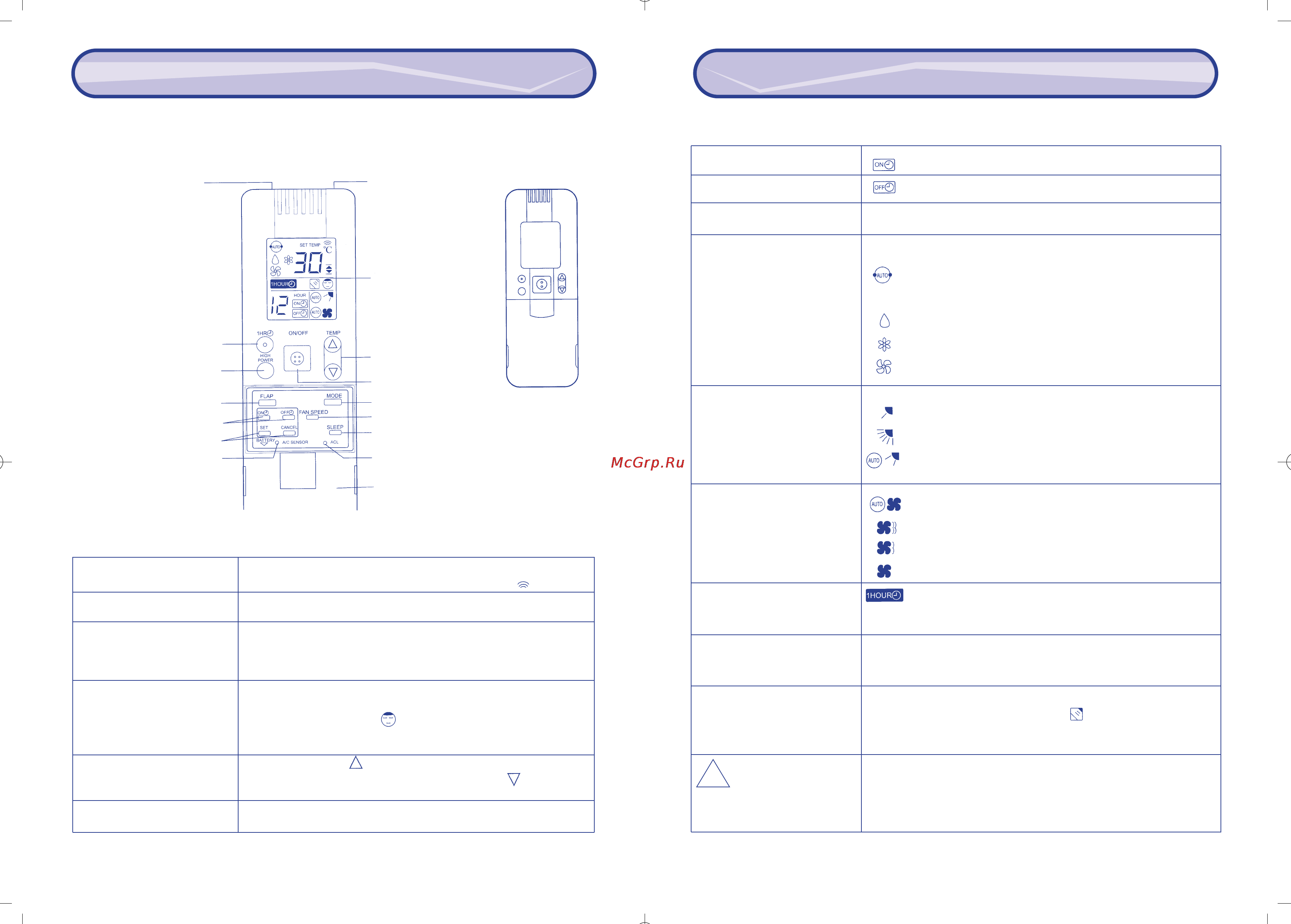

ПРИМЕЧАНИЕ. На рисунке показан пульт с открытой крышкой.
Излучатель ИК-сигналов При передаче на внутренний блок управляющих сигналов на изменение
настроек и режимов работы на дисплее появляется значок
Датчик температуры Датчик, встроенный в пульт управления, измеряет температуру воздуха в
помещении.
Дисплей При включении пульта дистанционного управления на дисплее отображаются
текущие настройки и режим работы кондиционера. Если кондиционер
отключен, на дисплее отображаются предыдущие настройки и режим
работы.
Кнопка ночного режима (SLEEP) Описание ночного режима приведено в разделе «Ночной режим работы».
При нажатии кнопки SLEEP в режимах ОСУШЕНИЕ или ОХЛАЖДЕНИЕ на
дисплее появляется символ , и заданное значение температуры
автоматически изменяется, обеспечивая энергосберегающий режим работы
кондиционера.
Кнопки задания температуры При нажатии стрелки значение задаваемой температуры воздуха в
помещении увеличивается на 1
0
С. При нажатии стрелки значение
задаваемой температуры уменьшается на 1
0
С.
Кнопка включения/отключения При нажатии этой кнопки кондиционер включается или кондиционера
(ON/OFF) отключается.
8 9
Описание кондиционера. Пульт ДУ
Пульт дистанционного управления Пульт дистанционного управления (продолжение)
Датчик температуры воздуха в помещении Излучатель ИК-сигналов
Дисплей
Кнопки задания температуры воздуха
в помещении
Кнопка включения/отключения
кондиционера
Кнопка выбора режима работы
кондиционера
Кнопка выбора скорости вращения вентилятора
Кнопка ночного режима
Кнопка сброса
Отсек элементов питания (для замены элементов
питания снимите крышку, потянув ее вниз)
Кнопка 1-ЧАСОВОГО ТАЙМЕРА
Кнопка ИНТЕНСИВНОГО режима
Кнопка управления горизонтальными жалюзи
Кнопки задания времени включения (ON) и
отключения (OFF) кондиционера по ТАЙМЕРУ
Кнопки ввода (SET) и отмены (CANCEL)
настроек 12-часового таймера
Кнопка включения/отключения регулирования
температуры воздуха по датчику, встроенному
в пульт ДУ
(Вид пульта с закрытой крышкой)
Описание кондиционера. Пульт ДУ
Кнопка задания времени включения ) *** Нажатием этой кнопки задается время включения кондиционера
кондиционера по таймеру (ON «***» по таймеру
Кнопка задания времени отключения *** Нажатием этой кнопки задается время отключения кондиционера
кондиционера по таймеру (OFF «***») по таймеру
Кнопки ввода (SET) и отмены (CANCEL) Кнопки используются для ввода (SET) и отмены (CANCEL) выбранного
настроек таймера времени включения/отключения кондиционера по таймеру
Кнопка выбора режима работы С помощью этой кнопки выбирается режим АВТОМАТИЧЕСКИЙ,
кондиционера (MODE) ОСУШЕНИЯ, ОХЛАЖДЕНИЯ или ВЕНТИЛЯЦИИ.
Автоматический режим (AUTO) *** В этом режиме микропроцессор автоматически выбирает режим
работы кондиционера в зависимости от фактической температуры
воздуха в помещении.
ОСУШЕНИЕ (DRY) *** В этом режиме кондиционер снижает влажность воздуха в
помещении.
ОХЛАЖДЕНИЕ (COOL) *** В этом режиме кондиционер охлаждает воздух помещения.
ВЕНТИЛЯЦИЯ (FAN) *** В этом режиме работает только вентилятор внутреннего блока.
Кнопка управления горизонтальными Нажатием этой кнопки выбирается один из трех режимов:
жалюзи (FLAP) *** Задание фиксированного положения жалюзи.
*** Автоматическое покачивание жалюзи вверх-вниз.
*** Автоматический выбор положения жалюзи (см. раздел
«Регулирование направления потока обработанного воздуха»).
Кнопка выбора скорости вращения *** Автоматический выбор скорости вращения вентилятора.
вентилятора (FAN SPEED) *** Высокая скорость вращения.
*** Средняя скорость вращения.
*** Низкая скорость вращения.
Кнопка 1-часового таймера После нажатия этой кнопки кондиционер будет работать в течение 1
(1HR TIMER) часа, а затем отключится независимо от того, работал он в момент
нажатия кнопки или нет.
Кнопка сброса (ACL) При нажатии этой кнопки пульт дистанционного управления приводится в
рабочее состояние. Нажимайте эту кнопку каждый раз после замены
элемент в питания.
Кнопка включения/отключения При нажатии кнопки заостренным предметом (например, шариковой
регулированиятемпературы воздуха ручкой) на дисплее появляется значок , и регулирование температуры
по датчику, встроенномуво внутренний воздуха будет осуществляться по датчику, встроенному во внутренний
блок кондиционера (A/C SENSOR) блок кондиционера.
Если пульт управления расположен вблизи отопительного прибора
ВНИМАНИЕ! или в зоне воздействия солнечных лучей, то нажатием кнопки A/C
SENSOR переключите контроллер на регулирование по датчику,
встроенному во внутренний блок кондиционера.
!
