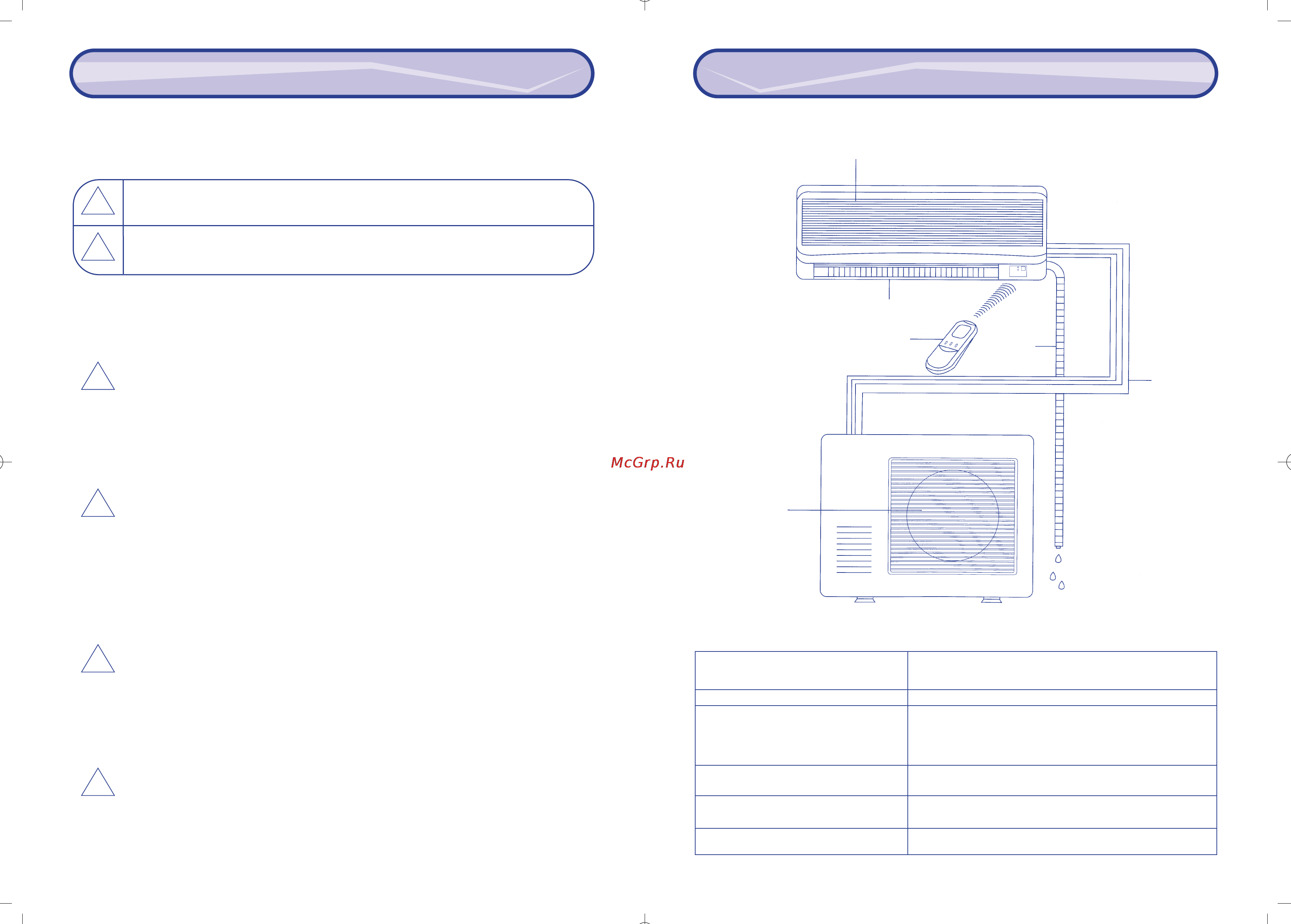

Описание кондиционера
Внутренний блок
1. Общее описание кондиционера
Наружный блок
Воздуховыпускное отверстие
Пульт дистанционного управления
Воздуховыпускная
решетка
Шланг отвода
конденсата
Трубопроводы
холодильного
контура
Воздухозаборная решетка
!
!
4
Правила безопасности
Используемые обозначения
Во избежание травм и повреждения имущества неукоснительно соблюдайте требования данного
руководства.
Осторожно!
Требования, несоблюдение которых может привести к серьезной травме,
вплоть до смертельного исхода.
Внимание! Требования, несоблюдение которых может привести к травме
или повреждению оборудования.
Правила безопасной установки
• Монтаж кондиционера должен выполняться квалифицированными специалистами в соответствии с требованиями,
приведенными в настоящей инструкции.
• Перед установкой убедитесь, что параметры сети электропитания соответствуют электрическим характеристикам,
указанным на заводской табличке кондиционера.
Осторожно!
• Не устанавливайте кондиционер в местах с большим скоплением дыма, в зоне возможной утечки лег-
ко воспламеняющихся газов, а также в помещениях с высокой влажностью, например, оранжереях и т.п.
• Не устанавливайте кондиционер в помещениях, в которых находится оборудование, выделяющее
большое количество тепла.
• Во избежание коррозии не допускайте прямого контакта наружного блока кондиционера с морской во-
дой и не устанавливайте его в зонах с агрессивной атмосферой, например, вблизи серных источников.
Внимание! • Электромонтаж кондиционера должен выполняться в соответствии с требовани-
ями Правил Устройства Электроустановок (ПУЭ).
• Кондиционер должен быть надежно заземлен.
• Электромонтаж должен выполняться квалифицированным специалистом.
• Нагрузочная способность сети электропитания должна соответствовать потребляемой мощности кондиционера.
1. Перед началом эксплуатации кондиционера внимательно изучите данное руководство. По всем возникающим во-
просам обращайтесь в торговое представительство.
2. Кондиционер предназначен для поддержания комфортных условий в помещении. Используйте его только по пря-
мому назначению в соответствии с требованиями данной инструкции.
Осторожно!
• Не храните бензин и легко воспламеняющиеся газы и жидкости возле кондиционера – это очень опасно!
• Кондиционер не оборудован вентилятором для подачи наружного воздуха в помещение. Во избежа-
ние удушья при использовании газовых или мазутных отопительных приборов, потребляющих много
кислорода, регулярно открывайте двери и окна и проветривайте помещение.
• Не просовывайте пальцы или посторонние предметы через воздуховыпускную решетку наружного
блока, так как это может привести к травме от вращающегося вентилятора.
Внимание!
• Не включайте и не отключайте кондиционер сетевым выключателем. Используйте для этого кнопку
ON/OFF (ВКЛ/ОТКЛ.) пульта управления
• Не позволяйте детям играть с кондиционером.
• Не перегревайте и не переохлаждайте воздух в помещении, в котором находятся дети и больные.
!
!
!
!
ПРИМЕЧАНИЕ. Кондиционер состоит из внутреннего и наружного блоков. Управление кондиционером
осуществляется с пульта дистанционного управления.
Воздухозаборная решетка Через эту решетку воздух из помещения поступает в воздушный
фильтр, очищающий воздух от пыли.
Воздуховыпускное отверстие Через это отверстие обработанный воздух подается в помещение.
Пульт дистанционного управления С помощью пульта ДУ можно включить и отключить кондиционер,
выбрать режим его работы, задать требуемую температуру в
помещении и скорость вращения вентилятора, настроить таймер и
отрегулировать направление потока воздуха.
Трубы холодильного контура Внутренний и наружный блоки кондиционера соединяются
медными трубами, по которым течет хладагент.
Наружный (
компрессорно-конденсаторный
) блок Наружный блок содержит теплообменник, компрессор,
вентилятор и другое электрооборудование.
Шланг отвода конденсата Через этот шланг отводится конденсат, образующийся
во внутреннем блоке при осушении воздуха помещения.
