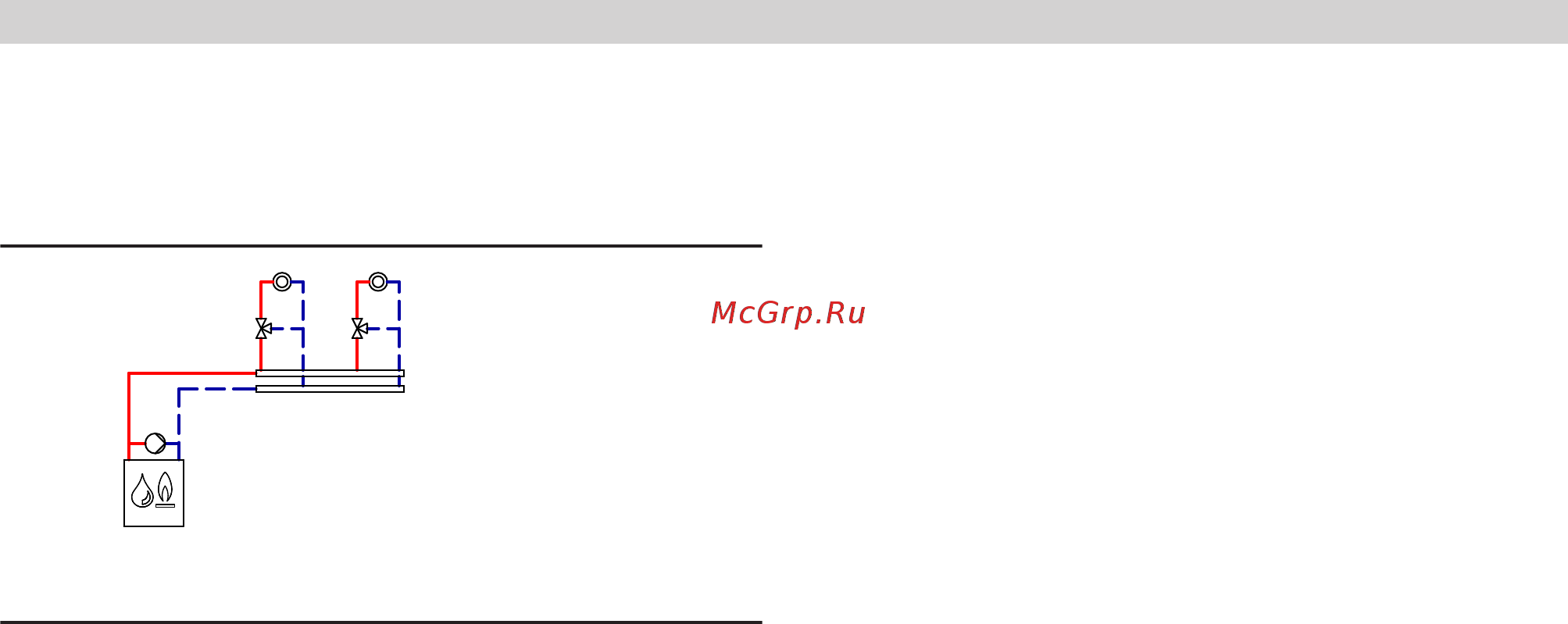

Пример установки 1, ID: 4605564_1306_01

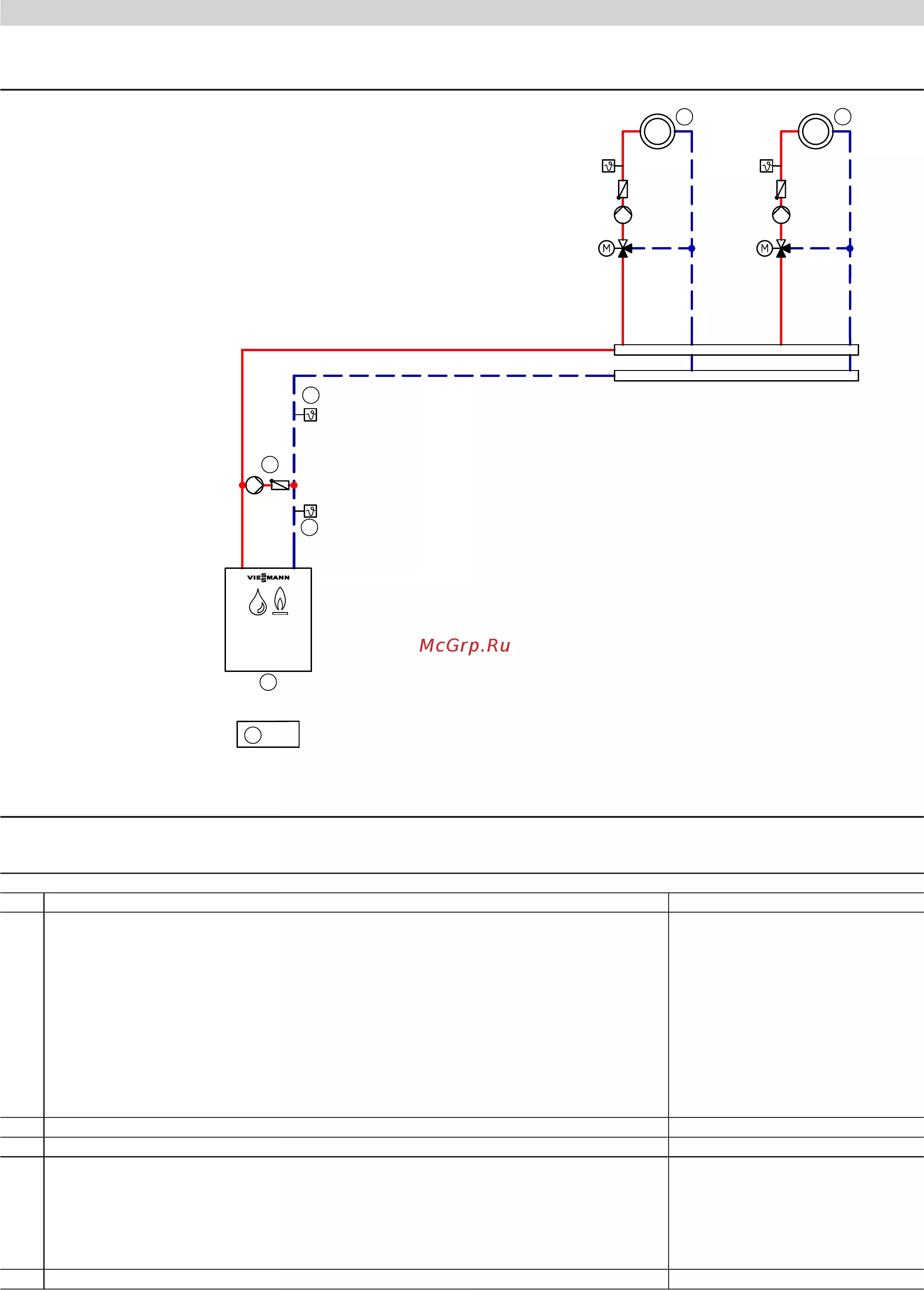

Однокотловая установка с подмешивающим насосом для
повышения температуры обратной магистрали
ID: 4605564_1306_01
Область применения
Отопительные установки, в которых можно воздействовать на
подключенные отопительные контуры посредством терморегуля-
тора T1
4
.
Основные компоненты
Однокотловая установка, в комплекте:
■ Vitoplex 100
■ Vitotronic 100, тип GC3
■ подмешивающий насос
Описание функций
Работа с постоянной температурой котловой воды.
Терморегулятор Vitotronic 100, Typ GC3 в состоянии при поставке
настроен на температуру 75 °C. 2-я ступень горелки включается
и выключается при температуре на 5 K ниже 1-й ступени.
Комплект повышения температуры обратной магистрали
При падении температуры обратной магистрали ниже необходи-
мого минимального значения терморегулятор T2
3
включает
подмешивающий насос
5
. Если несмотря на работу подмеши-
вающего насоса необходимая минимальная температура обрат-
ной магистрали не достигается, то посредством терморегулятора
4
нужно дросселировать объемный расход минимум на 50 %.
Подмешивающий насос BP
5
должен быть рассчитан прибли-
зительно на 30% общего расхода водогрейного котла.
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
13
5458 704 GUS
