ID: 4605570_1306_01

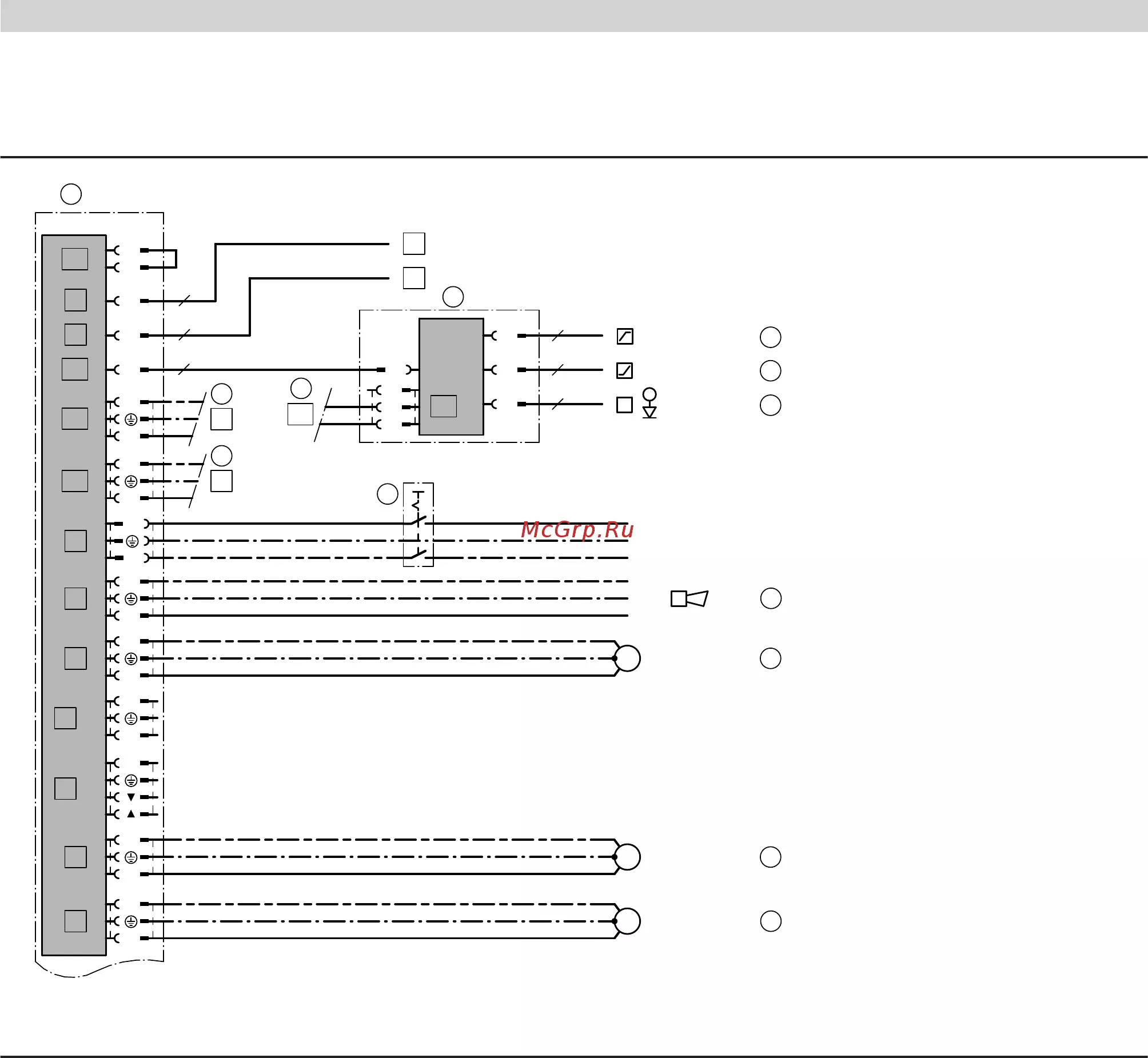

Поз. Наименование № заказа
Принадлежности (опции)
wP
Адаптер для внешних предохранительных устройств 7164 404
wQ
Реле контроля или ограничитель минимального давления SDB 7438 030
wW
Ограничитель максимального давления SDB 7438 025
wE
Ограничитель уровня воды (устройство контроля заполненности котлового блока водой)
WB
согласно прайс-листу Viessmann
wR
Устройство сигнализации общей неисправности S предоставляется заказчиком
wT
Датчик температуры уходящих газов AGS 7452 531
wZ
Vitotrol 200A
или
Z008 341
Vitotrol 300A Z008 342
Следующие принадлежности для радиосвязи могут использоваться в качестве альтер-
нативы кабельным устройствам дистанционного управления
q-P
Базовая станция радиосвязи Z011 413
q-Q
Vitotrol 200 RF Z011 219
q-W
Vitotrol 300 RF с настольной подставкой Z011 410
q-E
Vitotrol 300 RF с настенным кронштейном Z011 412
q-R
Радиодатчик наружной температуры 7455 213
q-T
Радиоретранслятор 7456 538
wU
Приемник сигналов точного времени 7450 563
wI
Вспомогательный контактор 7814 681
eP
eQ
eW
eE
Модуль расширения EA1:
1 аналоговый вход (от 0 до 10 В)
– настройка заданного значения температуры котловой воды
3 цифровых входа
– внешнее переключение режима работы для отопительных контуров 1 - 3, возможность
раздельного переключения (с контроллером для погодозависимой теплогенерации)
– внешняя блокировка с общим сигналом неисправности
– сообщения о неисправностях
– кратковременная работа циркуляционного насоса ГВС (с контроллером для погодоза-
висимой теплогенерации)
1 переключающий выход (беспотенциальное реле с переключающим контактом)
– управление магистральным насосом на тепловой пункт
– Сигнализирование пониженного режима для одного отопительного контура
7452 091
eR
eT
eZ
eU
Внешние переключения при использовании контроллеров для режима погодозависимой
теплогенерации
– внешний запрос теплогенерации
– внешнее переключение ступенчатой / модулируемой горелки
– внешняя блокировка / закрытие смесителей
– внешнее переключение режимов работы / открытие смесителей
предоставляется заказчиком
rP
Концентратор шины KM-BUS, при нескольких абонентах шины KM-BUS 7415 028
Абоненты шины KM-BUS:
– модуль расширения EA1
– Vitotrol 200A, 300A
– Базовая станция радиосвязи
согласно прайс-листу Viessmann
rQ
Телекоммуникационный модуль LON для связи со следующими компонентами:
Vitotronic 200-H (для регулировки дополнительных отопительных контуров)
7172 173
rW
Vitocom 100, тип GSM2 Z011 396
rE
Vitocom 100, тип LAN1 с телекоммуникационным модулем Z011 224
rR
Vitocom 200, тип LAN2 с телекоммуникационным модулем Z011 390
rZ
Vitocom 300, тип LAN3, с телекоммуникационным модулем LON Z011 399
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
31
5458 704 GUS
