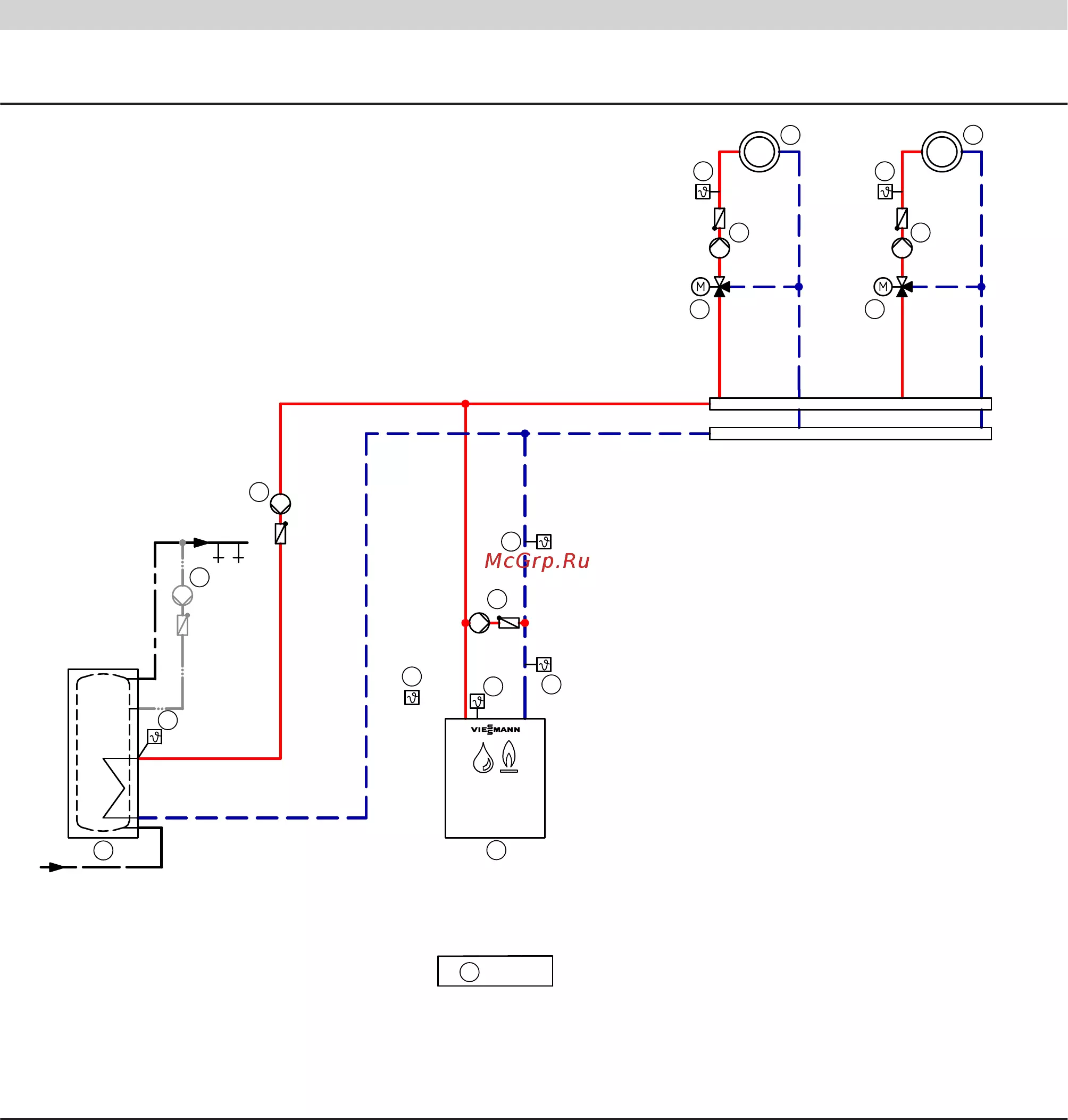

Описание функций
При падении температуры обратной магистрали ниже необходи-
мого минимального значения датчик температуры T2
6
вклю-
чает подмешивающий насос
5
. Если несмотря на повышение
температуры воды в обратной магистрали ее необходимая мини-
мальная температура не достигается, то с помощью датчика тем-
пературы T1
7
следует дросселировать объемный расход мини-
мум на 50 %.
Подмешивающий насос
5
должен быть рассчитан приблизи-
тельно на 30 % общего расхода водогрейного котла.
Если возможность дросселирования объемного расхода котло-
вой воды отсутствует, например, на устаревших отопительных
установках, мы рекомендуем использовать примеры применения
с подмешивающим насосом и 3-ходовым смесительным клапа-
ном или с насосом котлового контура и 3-ходовым смесительным
клапаном или с насосом котлового контура, гидравлическим раз-
делителем и 3-ходовым смесительным клапаном в качестве
однокотловой установки.
Насос котлового контура и дорогостоящий смесительный клапан
для повышения температуры обратной магистрали не требуются.
Приготовление горячей воды
Если датчик температуры емкостного водонагревателя фикси-
рует падение температуры ниже настроенного значения темпе-
ратуры воды в контуре ГВС, происходит нагрев в случае актива-
ции нагрева емкостного водонагревателя таймером. Темпера-
тура котловой воды повышается до значения на +20 K выше
заданной температуры воды в контуре ГВС, и включается цирку-
ляционный насос загрузки емкостного водонагревателя
qP
, если
температура котловой воды на 7 K превышает температуру воды
в контуре ГВС.
Если отопительные контуры регулируются контроллером
Vitotronic, то при абсолютном приоритете насосы отопительных
контуров M2
qR
и M3
qI
выключаются, а смесители M2
qT
и M3
qO
закрываются. При зависимом приоритете насосы отопитель-
ных контуров M2 и M3 остаются включенными, а смесители M2
и M3 закрыты настолько, что достигается заданное значение тем-
пературы котловой воды для нагрева емкостного водонагрева-
теля. Емкостный водонагреватель и отопительные контуры затем
нагреваются одновременно.
Режим отопления
Температура подачи отопительных контуров согласно используе-
мому контроллеру регулируется в зависимости от наружной тем-
пературы. Заданное значение температуры котловой воды авто-
матически устанавливается регулятором на величину, на 8 K пре-
вышающую расчетное значение температуры подачи.
Необходимые коды
ID: 4605570_1306_01
Группа Код Функция

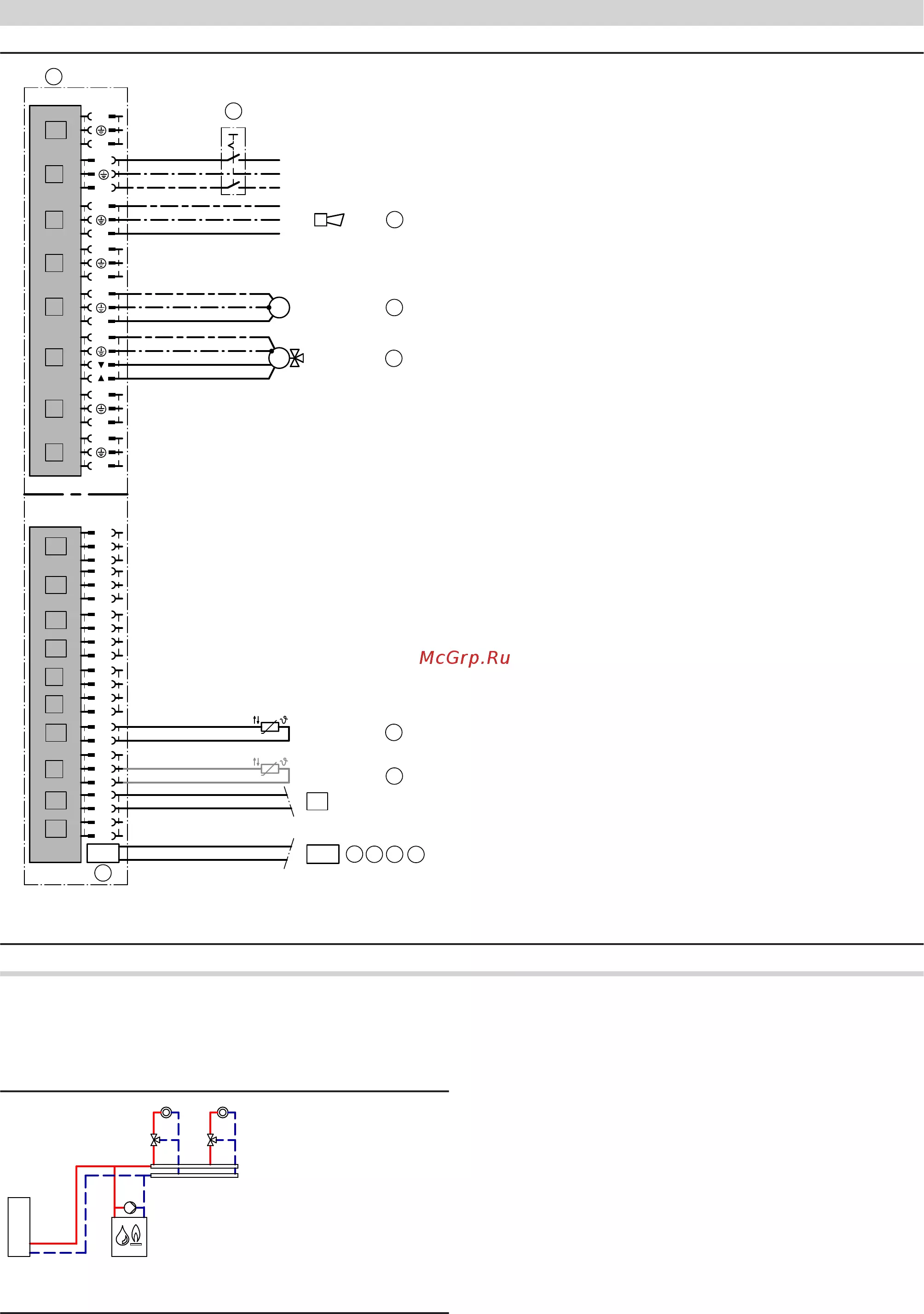

"Общие параметры" "00:8" Два отопительных контура со смесителем M2 (отопительный контур 2) и M3
(отопительный контур 3) с приготовлением горячей воды
"Котел" "02:1"
или
"02:2"
Двухступенчатая горелка (состояние при поставке)
Модулируемая горелка
Указания по проектированию
(продолжение)
28
VIESMANN
VITOPLEX 100
5458 704 GUS
