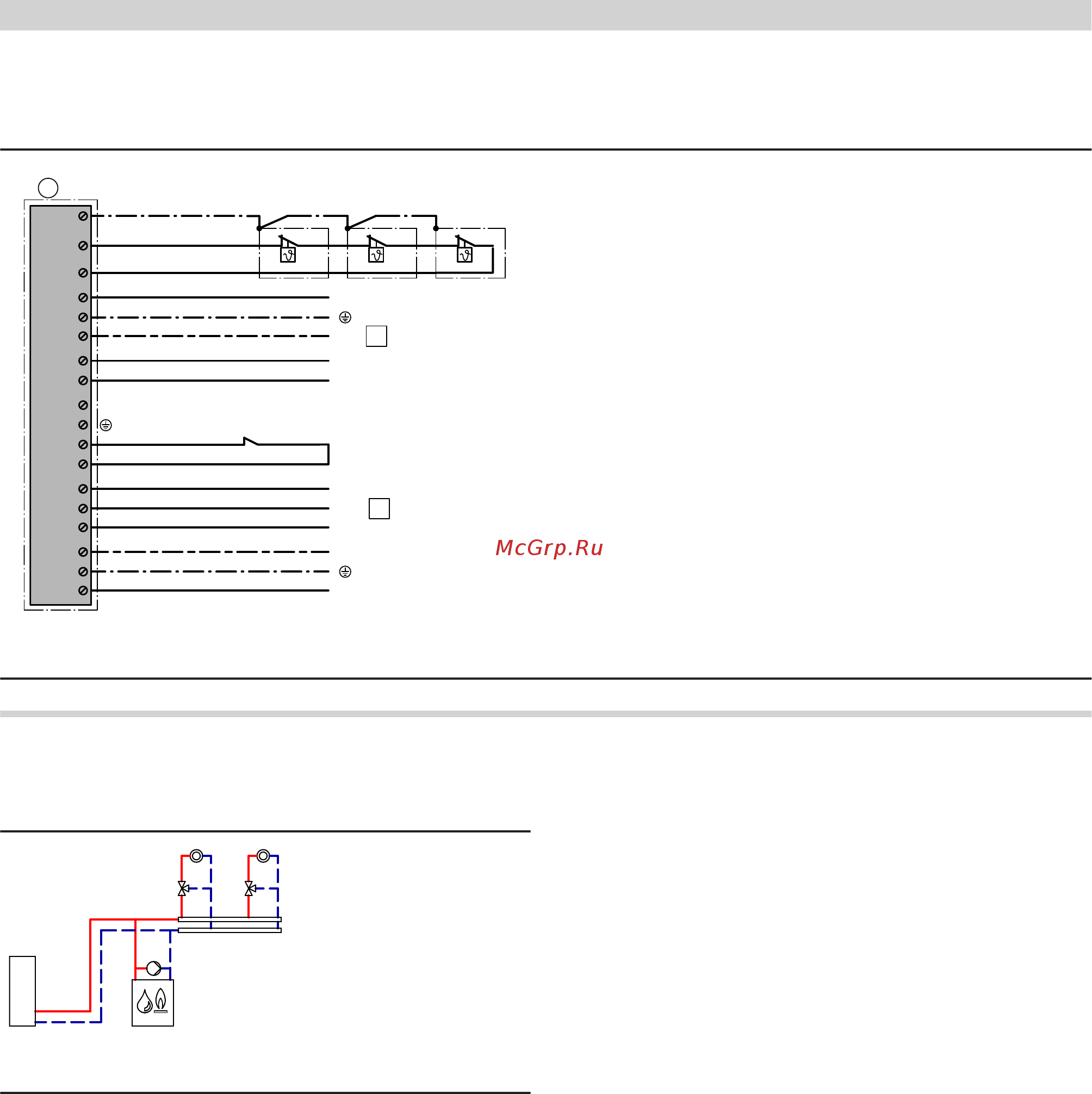

Электрическая монтажная схема
Монтажная плата 230 В
18
16
2
GC3
230 В / 50 Гц
L
N
17
15
13
14
12
11
10
9
8
7
6
4
5
3
1
2
N
L
T1
T2
T8
T7
T6
230 В / 50 Гц
41
qW
90
N
9
qP
qQ
ID: 4605564_1306_01
Пример установки 2, ID: 4605565_1306_01
Однокотловая установка с подмешивающим насосом для
повышения температуры обратной магистрали
ID: 4605565_1306_01
Область применения
Отопительные установки с распределительным коллектором,
установленным вблизи водогрейного котла. Должна быть обес-
печена возможность дросселирования объемного расхода котло-
вой воды.
Основные компоненты
Однокотловая установка, в комплекте:
■ Vitoplex 100
■ Vitotronic 100, тип GC1B
■ подмешивающий насос
Описание функций
При падении температуры обратной магистрали ниже необходи-
мого минимального значения датчик температуры T2
6
вклю-
чает подмешивающий насос
5
. Если несмотря на повышение
температуры воды в обратной магистрали ее необходимая мини-
мальная температура не достигается, то с помощью датчика тем-
пературы T1
7
следует дросселировать объемный расход мини-
мум на 50 %.
Подмешивающий насос 5 должен быть рассчитан приблизи-
тельно на 30 % общего расхода водогрейного котла.
Если возможность дросселирования объемного расхода котло-
вой воды отсутствует, например, на устаревших отопительных
установках, мы рекомендуем использовать примеры применения
с подмешивающим насосом и 3-ходовым смесительным клапа-
ном или с насосом котлового контура и 3-ходовым смесительным
клапаном или с насосом котлового контура, гидравлическим раз-
делителем и 3-ходовым смесительным клапаном в качестве
однокотловой установки.
Приготовление горячей воды
Подогрев осуществляется, если температура в контуре ГВС упа-
дет ниже значения, установленного на датчике температуры
емкостного водонагревателя. Температура котловой воды повы-
шается до значения на +20 K выше заданной температуры воды
в контуре ГВС, и включается циркуляционный насос загрузки
емкостного водонагревателя
qP
, если температура котловой
воды на 7 K превышает температуру воды в контуре ГВС.
Режим отопления
Температура подачи отопительных контуров согласно используе-
мому контроллеру регулируется в зависимости от наружной тем-
пературы.
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
15
5458 704 GUS
