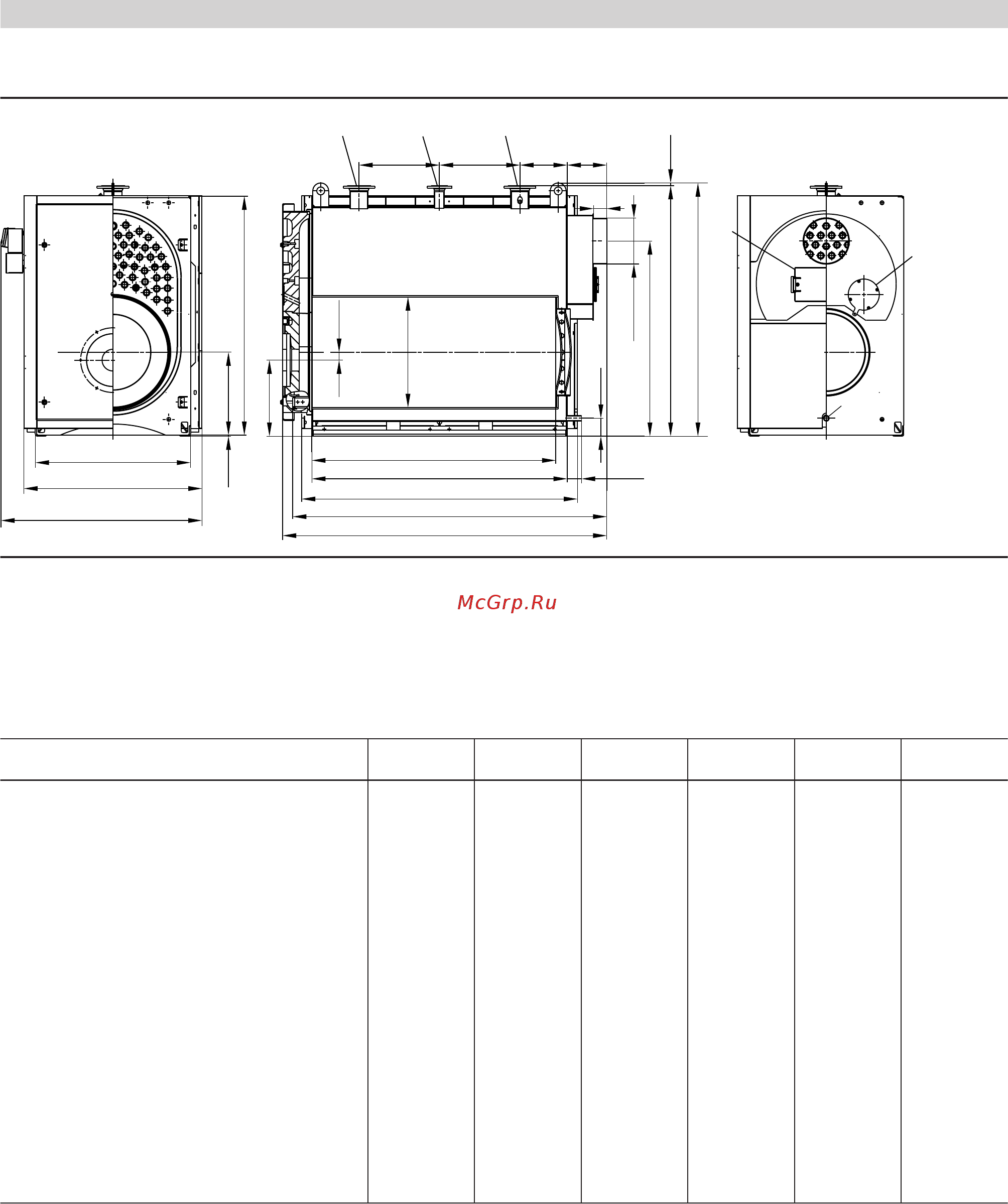

Размеры
R1
R2
KR SA KV
f
g
h
k
20
v
50-70
E
w
q
r
109
s
t
u
m
n
l
Ø AGA
o
p
c
d
e
6-8 d
b
AGA Сборник уходящих газов
E Патрубок опорожнения
KR Обратная магистраль котла
KRG Контроллер котлового контура
KTS Датчик температуры котла
KV Подающая магистраль котла
R1 Отверстие для чистки котла мощностью от 780 до
1350 кВт
R2 Отверстие для чистки котла мощностью от 1700 до
2000 кВт
SA Патрубок аварийной линии (предохранительный клапан)
Размеры
Номинальная тепловая мощ-
ность
кВт 780 950 1120 1350 1700 2000
a мм 599 599 599 629 686 686
b мм 1584 1584 1584 1812 1862 1862
c мм 1082 1082 1082 1176 1280 1280
d мм 1250 1250 1250 1350 1450 1450
e, с контроллером мм 1425 1425 1425 1525 1625 1625
f мм 465 465 580 610 675 820
g мм 465 465 580 610 675 820
h мм 358 358 358 358 358 358
k мм 280 280 280 300 320 320
l мм 100 100 100 100 140 140
m мм 134 134 134 136 136 136
n мм 1290 1290 1290 1480 1525 1525
o мм 1670 1670 1670 1900 1950 1950
p мм 1690 1690 1690 1920 1970 1970
q мм 1558 1558 1788 1848 1980 2270
r, (длина шины основания) мм 1645 1645 1875 1935 2067 2357
s мм 1800 1800 2030 2090 2220 2510
t мм 2070 2070 2300 2380 2532 2822
u мм 2147 2147 2377 2457 2649 2939
v, жаровая труба мм 720 720 780 838 950 950
w мм 555 555 555 577 624 624
Размер w: учесть монтажную высоту горелки
Размер t: при снятой двери котла
Размеры p, t,
c:
установочные размеры
Технические характеристики водогрейного котла
(продолжение)
4
VIESMANN
VITOPLEX 100
5458 704 GUS
