Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [14/34] Указания по проектировани

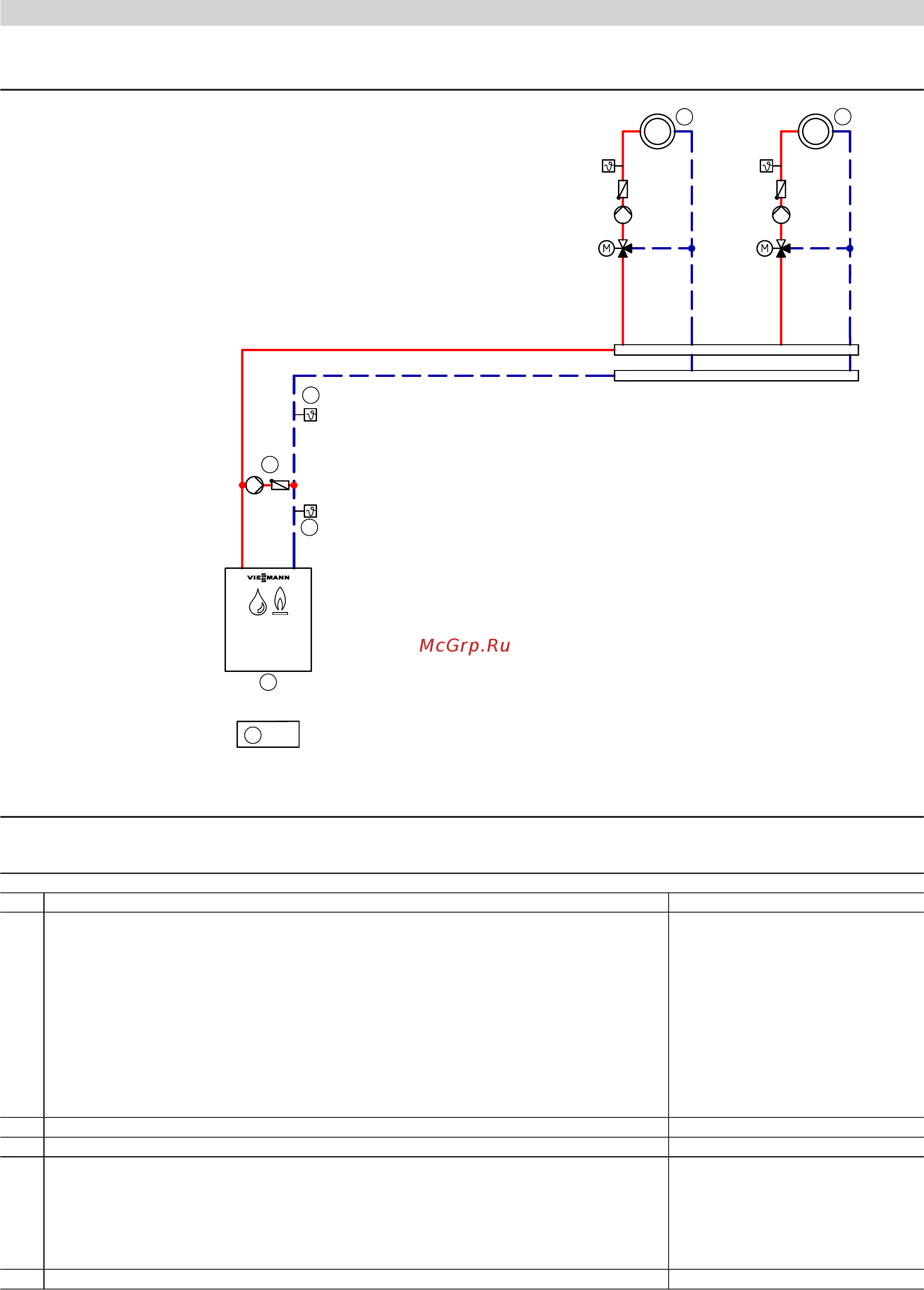

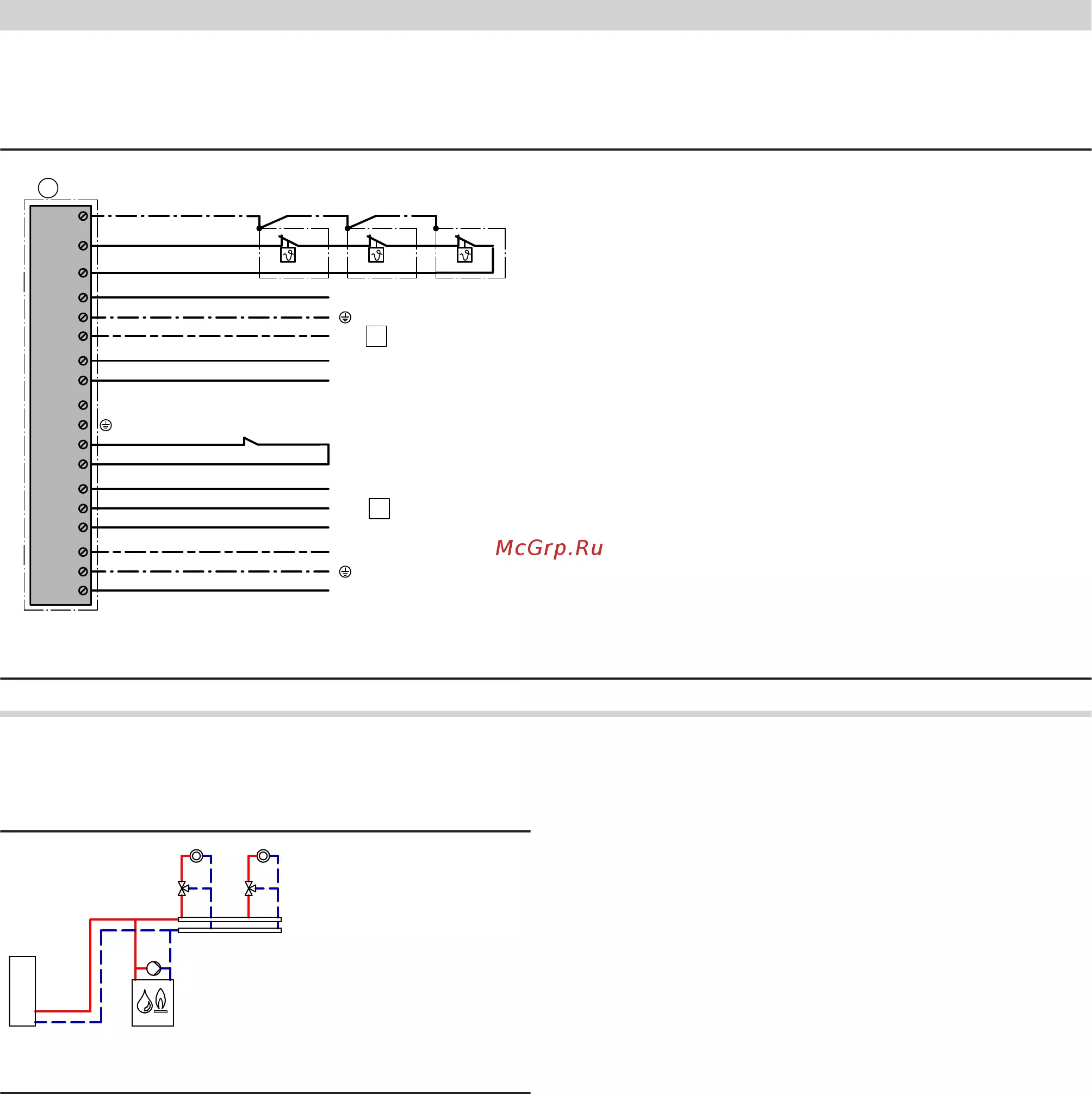

Гидравлическая монтажная схема, ID: 4605564_1404_02
6
7
1
4
2
5
3
GC3
Указание: Эта схема представляет собой общий пример без запорных и предохранительных устройств. Она не заменяет профессио-
нальное проектирование заказчиком для конкретных условий применения.
Необходимое оборудование
ID: 4605564_1404_02
Поз. Наименование № заказа
1
Водогрейный котел согласно прайс-листу Viessmann
2
Vitotronic, тип GC3 согласно прайс-листу Viessmann
3
Терморегулятор T2
погружной терморегулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
погружной терморегулятор (с погружной гильзой длиной 150 мм) Z001 888
4
Терморегулятор T1
погружной терморегулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
погружной терморегулятор (с погружной гильзой длиной 150 мм) Z001 888
5
Подмешивающий насос BP предоставляется заказчиком
6
Отопительный контур I предоставляется заказчиком
7
Отопительный контур II предоставляется заказчиком
Принадлежности (опции)
8
Коммутационная коробка для внешнего предохранительного устройства предоставляется заказчиком
9
Реле контроля или ограничитель минимального давления SDB 7438 030
qP
Ограничитель максимального давления SDB 7438 025
qQ
Ограничитель уровня воды (устройство контроля заполненности котлового блока водой)
WB
9529 050
qW
Переключающий контакт для деблокирования горелки предоставляется заказчиком
Указания по проектированию
(продолжение)
14
VIESMANN
VITOPLEX 100
5458 704 GUS
