Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [20/34] Указания по проектировани

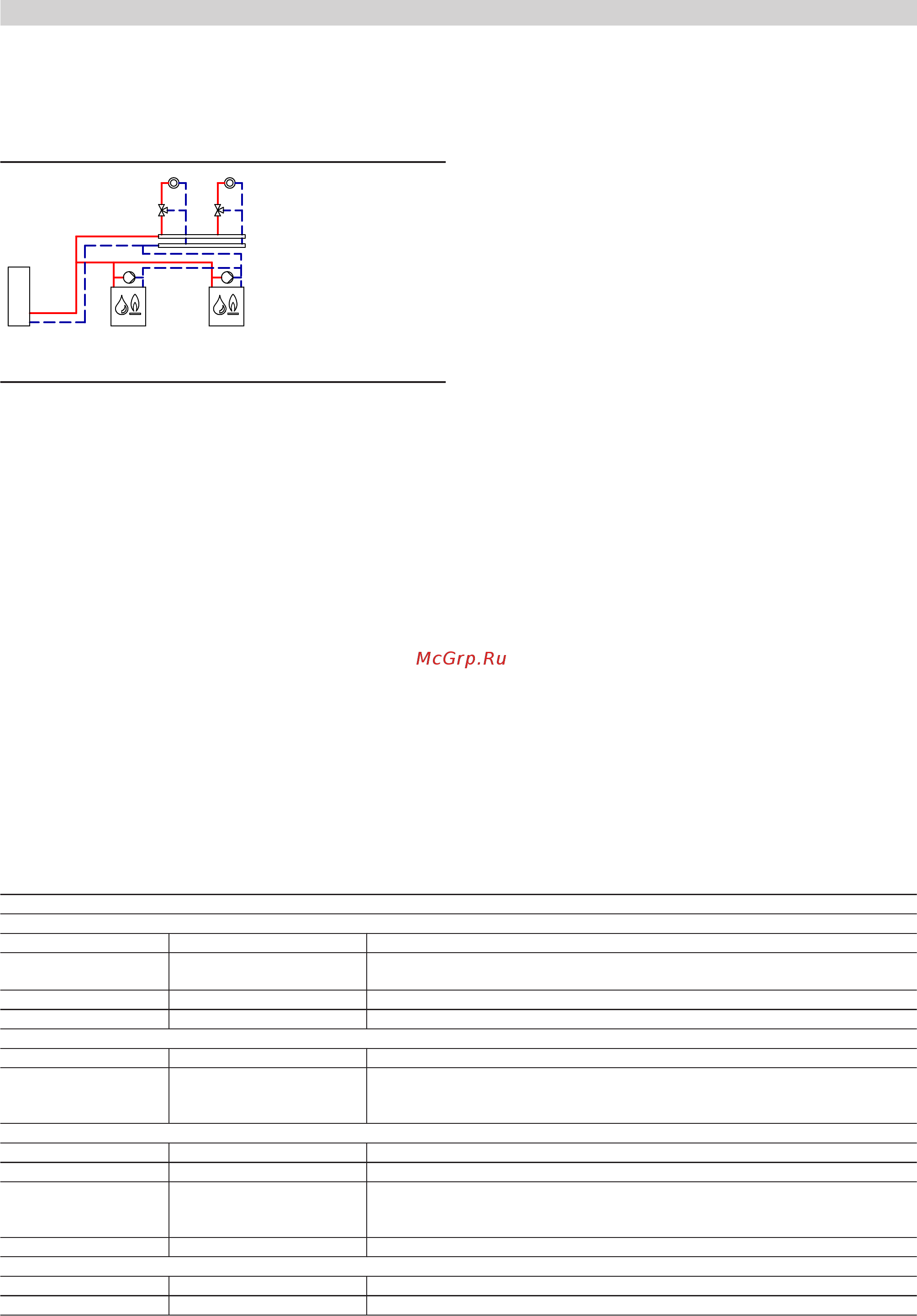

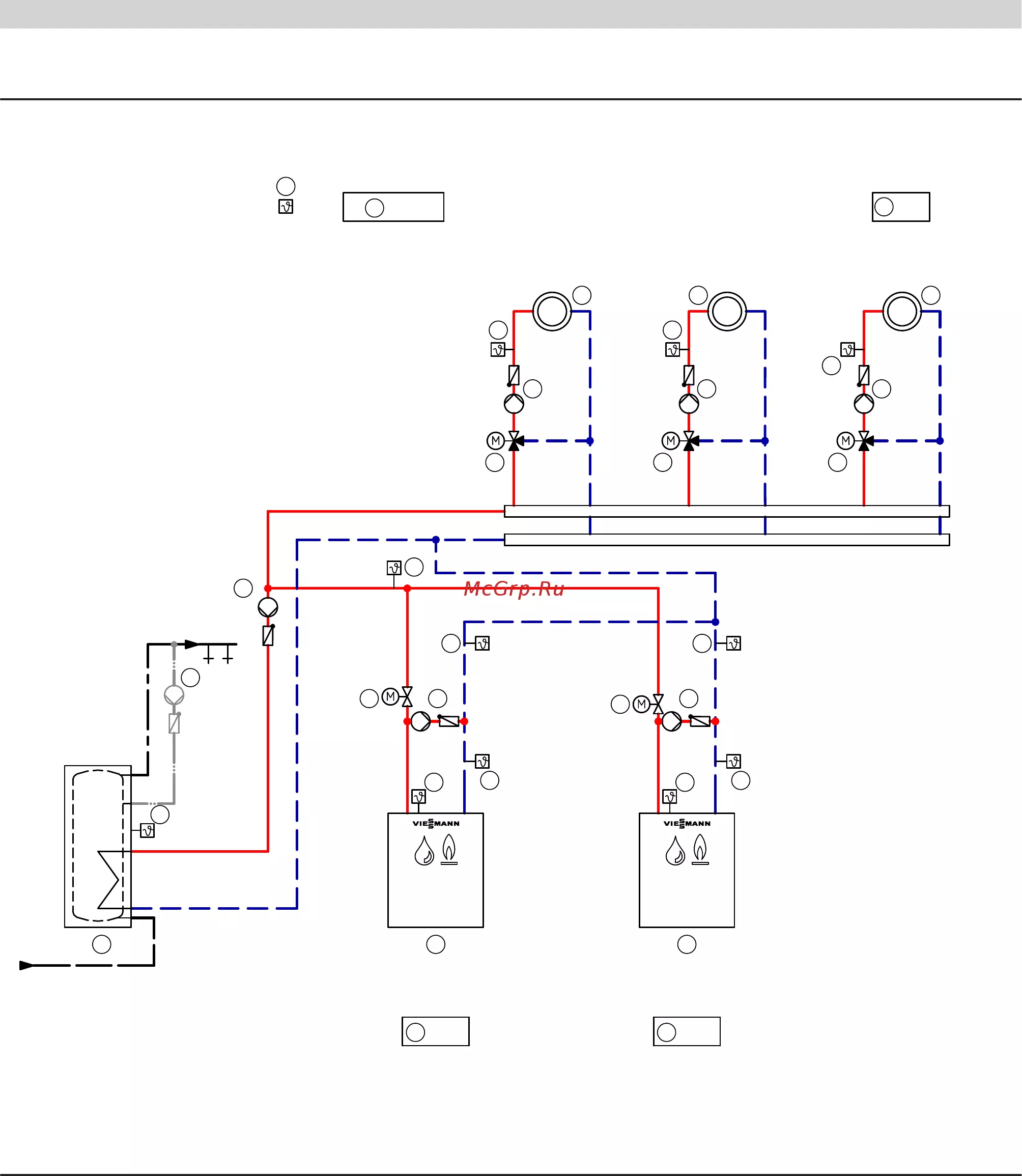

Пример установки 3, ID: 4605566_1404_02
Многокотловая установка: водогрейные котлы с одним под-
мешивающим насосом для каждого водогрейного котла для
повышения температуры обратной магистрали
ID: 4605566_1404_02
Область применения
Отопительные установки с распределительным коллектором,
установленным вблизи водогрейного котла. Объемный расход
котловой воды дросселируется с помощью дроссельных заслонок
с электроприводом.
Основные компоненты
Многокотловая установка, в составе которой:
■ Vitoplex 100
■ Vitotronic 200-H
и
– Vitotronic 100, тип GC1B, для каждого водогрейного котла мно-
гокотловой установки
и
Vitotronic 300-K, тип MW1B, один для многокотловой уста-
новки
или
– Vitotronic 100, тип GC1B, для каждого водогрейного котла мно-
гокотловой установки
и
шкаф управления Vitocontrol с встроенным погодозависимым
контроллером Vitotronic 300-K, тип MW1B
■ подмешивающие насосы
Описание функций
В случае выхода за нижний предел необходимой минимальной
температуры обратной магистрали датчики температуры T2
8
и
qT
включают подмешивающие насосы
9
и
qZ
. Если в результате
этого необходимая минимальная температура обратной маги-
страли не достигается, то посредством датчиков температуры T1
qP
и
qU
, через дроссельные заслонки
7
и
qR
или посредством
контроллеров отопительных контуров
4
и
eR
пропорционально
дросселируется объемный расход.
Подмешивающий насос
9
и
qZ
должен быть рассчитан при-
мерно на 30 % общего расхода водогрейного котла.
При использовании Vitotronic 300-K
4
или при регулировании
отопительных контуров контроллером Vitotronic 200-H
eR
, под-
ключенным к контроллеру котлового контура, дросселирование
объемного расхода должно выполняться смесителями отопи-
тельных контуров. Нет необходимости в обеспечении заказчиком
других защитных функций.
Насос котлового контура и дорогостоящий смесительный клапан
для повышения температуры обратной магистрали не тре-
буются.
Приготовление горячей воды
Если датчик температуры емкостного водонагревателя
qO
фик-
сирует падение температуры ниже настроенного значения тем-
пературы воды в контуре ГВС, происходит нагрев при условии,
что нагрев емкостного водонагревателя деблокирован таймером.
Температура котловой воды повышается до значения на +20 K
выше заданной температуры емкостного водонагревателя, и
включается насос
wQ
загрузки водонагревателя, если темпера-
тура котловой воды на 7 K превышает температуру емкостного
водонагревателя.
Если отопительные контуры регулируются контроллером
Vitotronic, то при приоритете насосы отопительного контура M2 и
M3 выключаются, а смесители M2 и M3 закрываются.
Режим отопления
Температура подачи отопительных контуров согласно используе-
мому контроллеру регулируется в зависимости от наружной тем-
пературы. Значение температуры котловой воды устанавли-
вается контроллером на величину, на 8 K превышающую задан-
ное значение температуры подачи.
Необходимые коды
ID: 4605566_1404_02
Сервисный адрес Vitotronic 300-K, тип MW1B / поз. 4
Группа Код Функция
"Общие параметры" "00:8" Два отопительных контура со смесителем M2 (отопительный контур 2) и M3
(отопительный контур 3) с приготовлением горячей воды
"Каскадная схема" "35:2" Количество подключенных теплогенераторов
"Каскадная схема" "38:1" Переключение ведущего котла (ежемесячно)
Сервисный адрес Vitotronic 100, тип GC1B / поз. 3
"Котел" "01:2" Многокотловая установка с регулировкой каскада через шину LON
"Котел" "02:1"
или
"02:2"
Двухступенчатая горелка (состояние при поставке)
Модулируемая горелка
Сервисный адрес Vitotronic 100, тип GC1B / поз. qE
"Общие параметры" "77:2" Номер абонента LON
"Котел" "01:2" Многокотловая установка с регулировкой каскада через шину LON
"Котел" "02:1"
или
"02:2"
Двухступенчатая горелка (состояние при поставке)
Модулируемая горелка
"Котел" "07:2" Порядковый номер котла во многокотловых установках
Сервисный адрес Vitotronic 200-H, тип HK1B / поз. eR
"Общие параметры" "81:3" Контроллер принимает сигнал текущего времени
"Общие параметры" "97:1" Контроллер принимает сигнал наружной температуры
Указания по проектированию
(продолжение)
20
VIESMANN
VITOPLEX 100
5458 704 GUS
