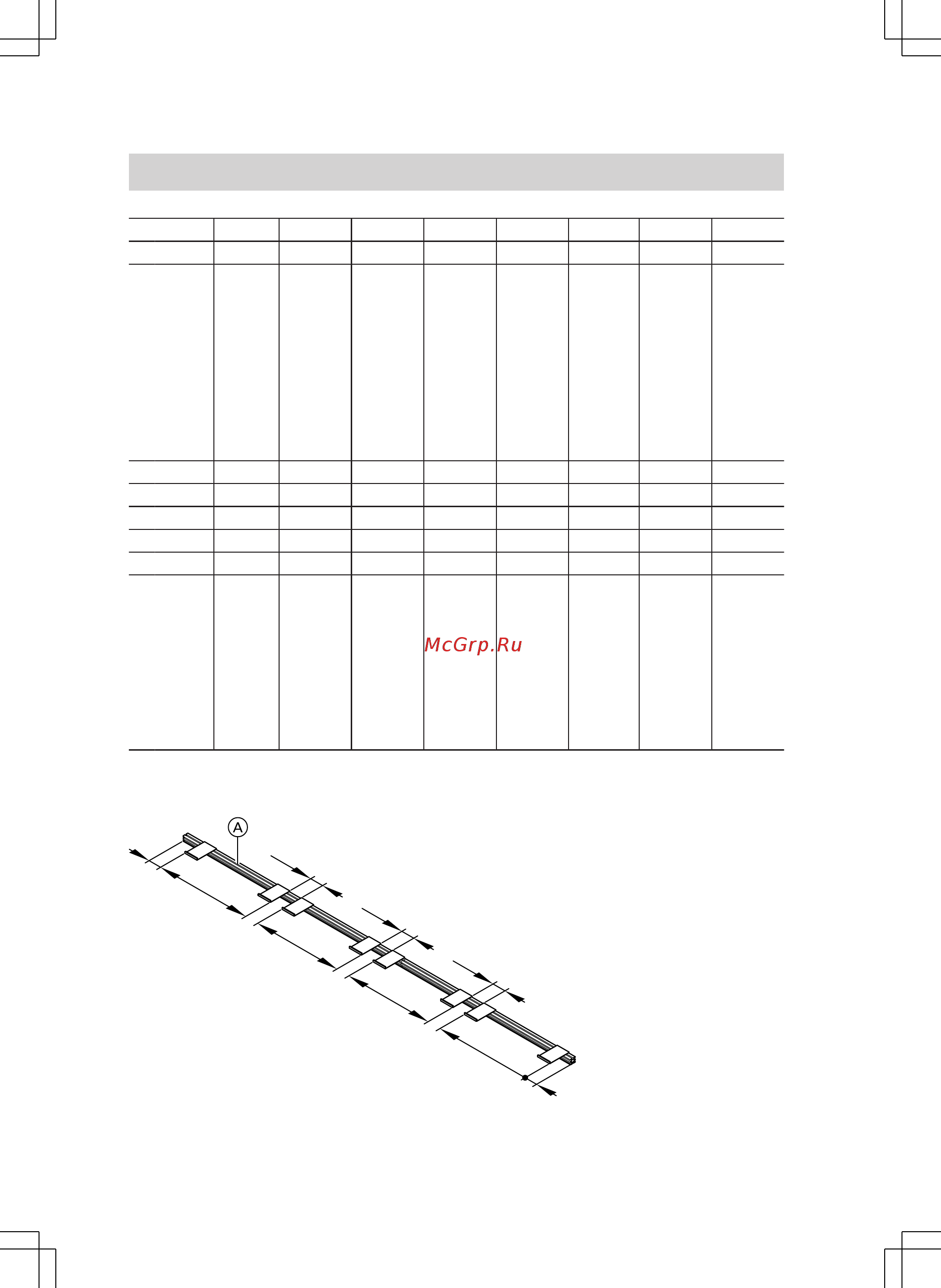

Кол-во 1 2 3 4 5 6 8 10
d мм 1098 2175 3273 4350 5448 6525 8700 10875
e мм 895
g+g
1972
g+h+g
+h+g
3103
g+h+g
+k+g
+h+g
4180
g+h+g
+k+g
+k+g
+h+g
5257
g+h+g
+k+g
+k+g
+k+g
+h+g
6334
g+h+g
+k+g
+k+g
+k+g
+k+g
+h+g
8488
g+h+g
+k+g
+k+g
+k+g
+k+g
+k+g
+k+g
+h+g
10642
g+h+g
+k+g+k
+g+k+g
+k+g+k
+g+k+g
+k+g+k
+g+h+g
f мм 101,5 101,5 85 85 95,5 95,5 106 116,5
g мм 447,5 300 300 300 300 300 300 300
h мм — 536 563 563 563 563 563 563
k мм — — 777 777 777 777 777 777
l мм 895 836 863 863 863 863 863 863
m мм 895 1972
l+g+l
3103
l+g+k
+g+l
4180
l+g+k
+g+k
+g+l
5257
l+g+k
+g+k
+g+k
+g+l
6334
l+g+k
+g+k
+g+k
+g+k
+g+l
8488
l+g+k
+g+k
+g+k
+g+k
+g+k
+g+k
+g+l
10642
l+g+k+g
+k+g+k
+g+k+g
+k+g+k
+g+k+g
+k+g+l
Распределение монтажных листов
n
130
o
p
130
p
130
o
n
A
Нижняя монтажная шина
Установка кровельных крюков или зажимных…
(продолжение)
5599 860 GUS
