Viessmann Vitosol 200-F [19/28] Установка монтажных шин
![Viessmann Vitosol 200-F [19/28] Установка монтажных шин](/views2/1474355/page19/bg13.png)
19

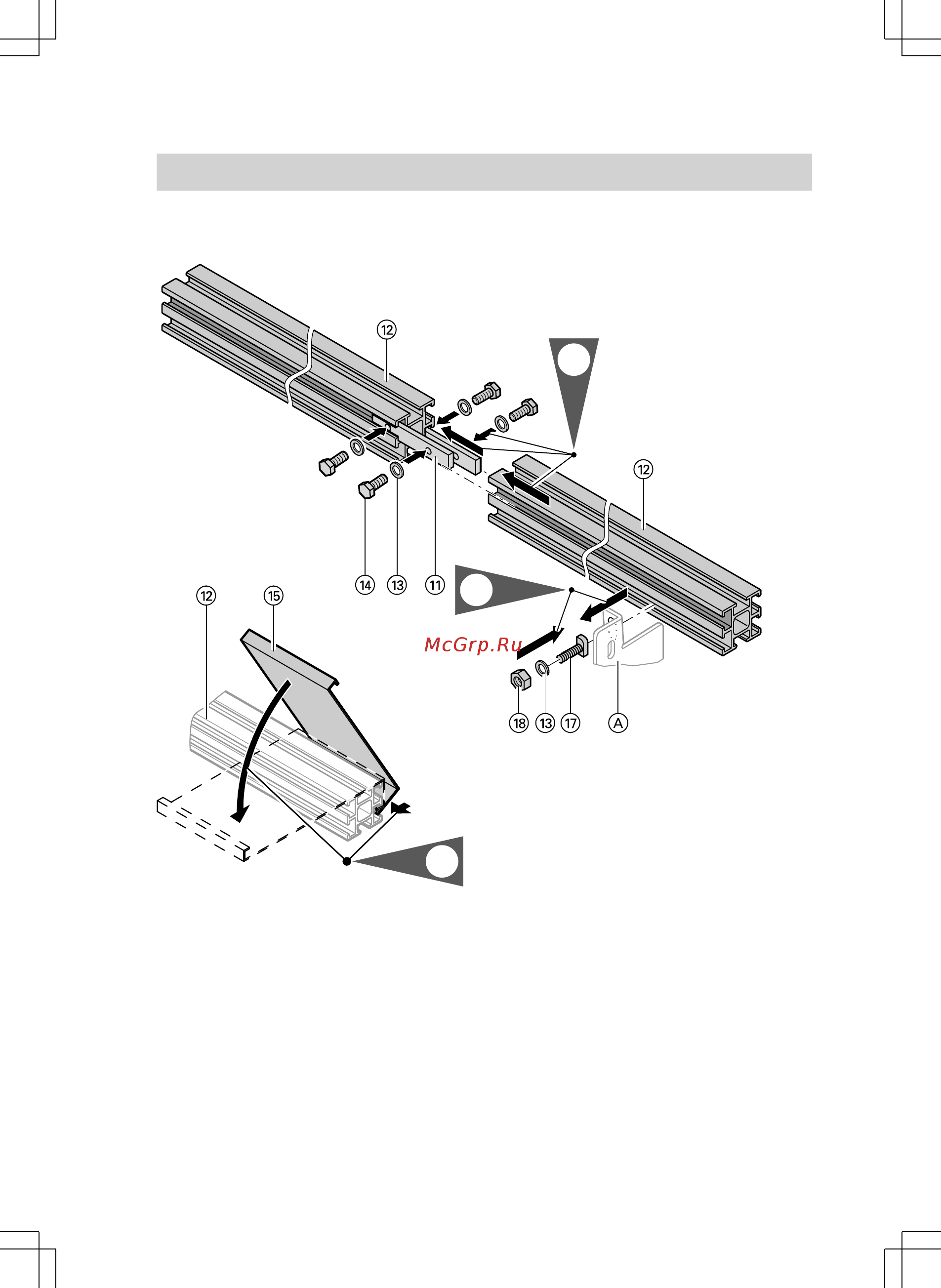

На всех этапах монтажа повернуть T-образные винты для пазов на 90°.
2.
1.
3.
A
Кровельный крюк или зажимная
торцевая шпонка
1. Ввинтить соединительные эле-
менты в монтажные шины.
2. Выровнять положение монтажных
шин и привинтить их к кровельным
крюкам.
3. Вставить монтажные листы в соот-
ветствии с размерами в нижние
монтажные шины:
■ для нормальной снеговой
нагрузки см. рис. на стр. 8 и 11
■ для повышенной снеговой
нагрузки см. рис. на стр. 10 и 14.
Установка монтажных шин
