Viessmann Vitosol 200-F [22/28] Монтаж комплекта для подключения и датчика
![Viessmann Vitosol 200-F [22/28] Монтаж комплекта для подключения и датчика](/views2/1474355/page22/bg16.png)
22
■ Вставить трубу до упора в стяжное
резьбовое соединение.
■ Затянуть накидную гайку сначала
вручную, а потом гаечным ключом
на ¾ оборота.
На стяжных резьбовых соединениях
запрещается использовать отожже-
ные медные трубы.
2.
1.
2.
1.
wT
wW
wP
wU
eP
wI
wO
A
wZ
wP
wR
B
wP
wW
C
D
wE
6.
7.
4.
8.
3.
9.
5.

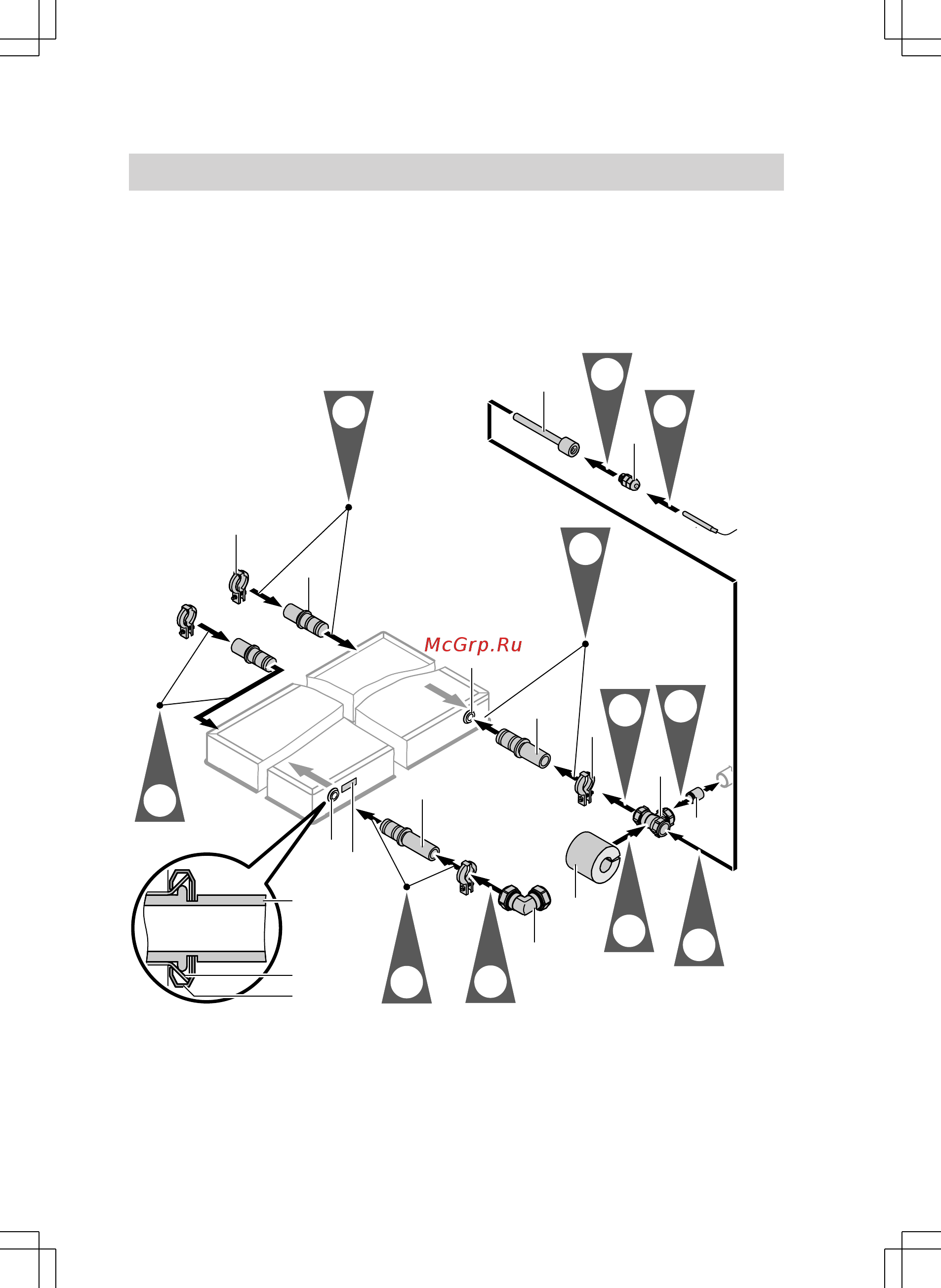

A
Патрубок подающего трубопро-
вода
B
Патрубок обратного трубопро-
вода
C
Рюмкообразный стык
D
Фирменная табличка
Монтаж комплекта для подключения и датчика…
(продолжение)
5599 860 GUS
