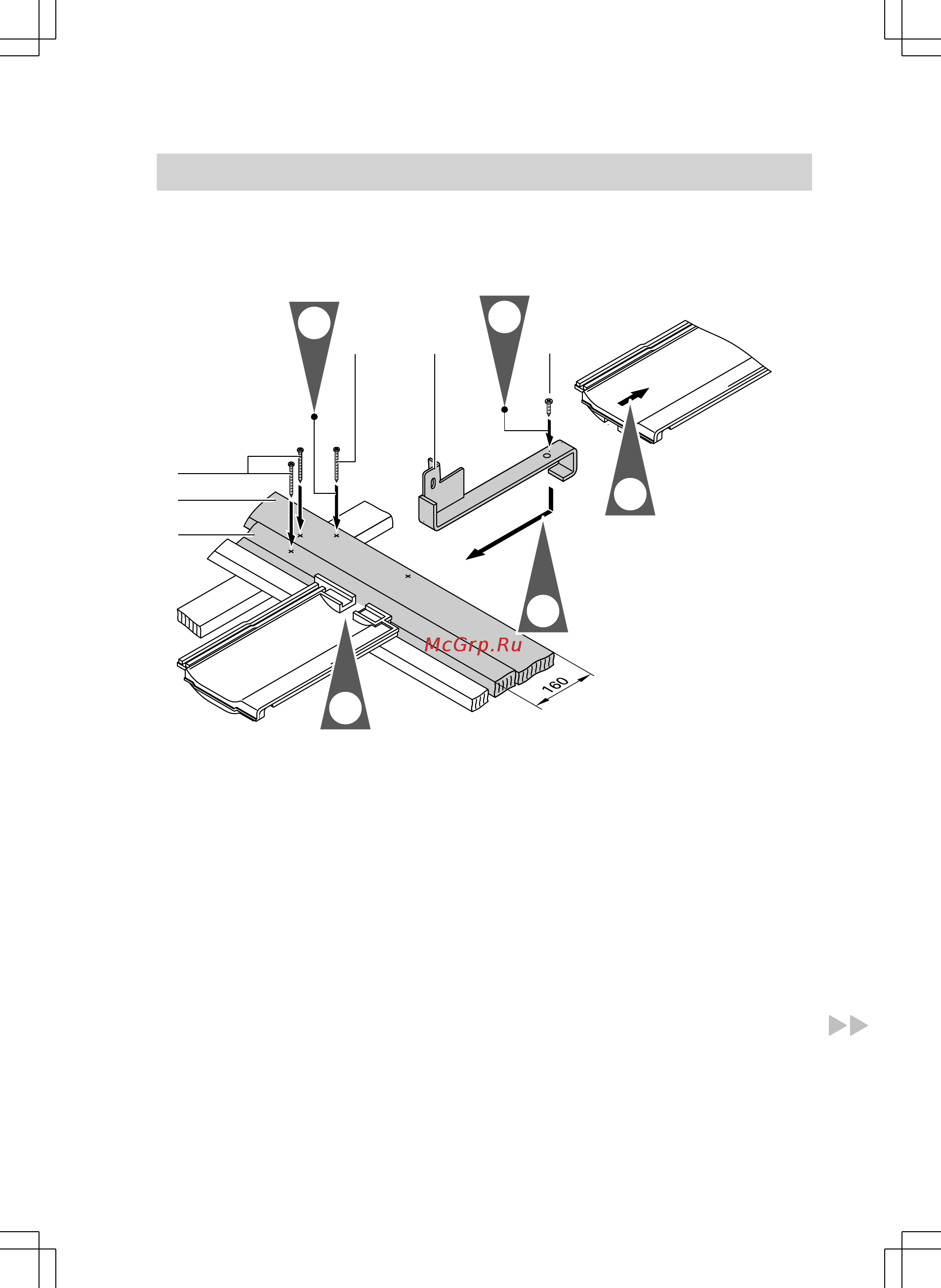

Монтаж кровельных крюков при покрытии голландской

черепицей

30 x 100

38 x 58

1. Приподнять черепицы в соответ-

ствии с размерами рисунка на

стр. 6.

2. Привинтить монтажную доску с

верхней стороны свободного ряда

черепицы к стропильной балке в

соответствии с размерами, указан-

ными на рисунке на стр. 6.

3. Вставить кровельные крюки в соот-

ветствии с размерами в монтаж-

ную доску:

■ для нормальной снеговой

нагрузки см. рис. на стр. 8

или 11.

■ для повышенной снеговой

нагрузки см. рис. на стр. 9

или 12.

4. На участке кровельных крюков

удалить с черепицы водосточные

желобы и профили.

Установка кровельных крюков или зажимных…

(продолжение)
