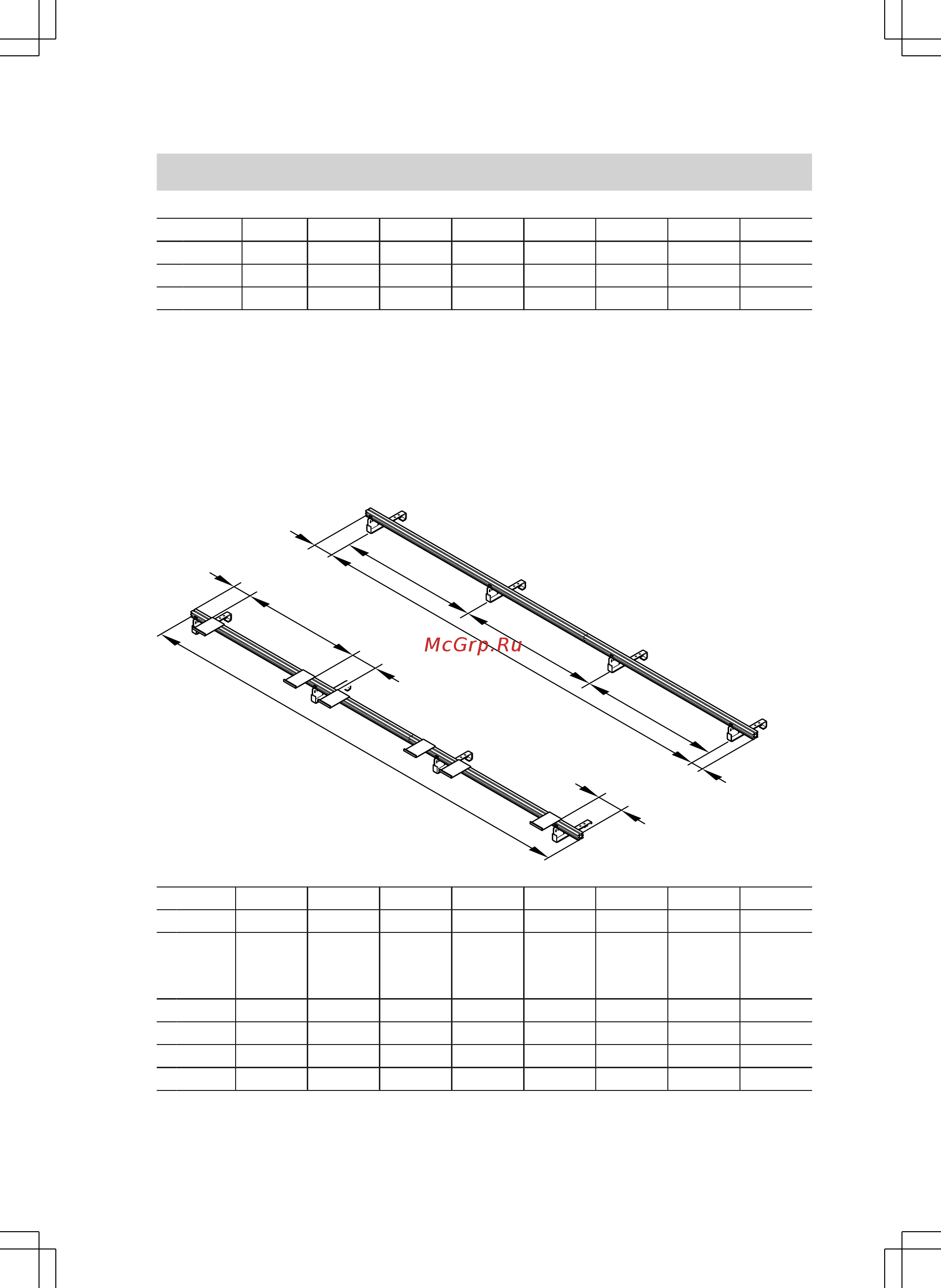

Viessmann Vitosol 200-F [11/28] Установка кровельных крюков или зажимных

Кол-во 1 2 3 4 5 6 8 10

n мм 178,5 198,5 199 199 209,5 209,5 220 230,5

o мм 741 824 834 834 834 834 834 834

p мм — — 947 947 947 947 947 947

Тип SH

■ Нормальная снеговая нагрузка

При монтаже без кровельных крю-

ков вместо крюков устанавли-

ваются зажимные торцевые

шпонки.

2200

201

Кол-во 1 2 3 4 5 6 8 10

d мм 2422 4844 7266 9688 12110 14532 19376 24220

e мм 2250 4500 6901 9302 11703 14104 18906 23708

g+g g+h+g g+2·h

g+3·h

g+4·h

g+6·h

g+8·h

f мм 86 172 182,5 193 203 214 235 256

g мм 2250 2250 2250 2250 2250 2250 2250 2250

h мм — — 2401 2401 2401 2401 2401 2401

k мм 111 121,5 132 142,5 153 163,5 184,5 205,5

Установка кровельных крюков или зажимных…

(продолжение)

5599 860 GUS
