Viessmann Vitosol 200-F [14/28] Установка кровельных крюков или зажимных
![Viessmann Vitosol 200-F [14/28] Установка кровельных крюков или зажимных](/views2/1474355/page14/bge.png)
14

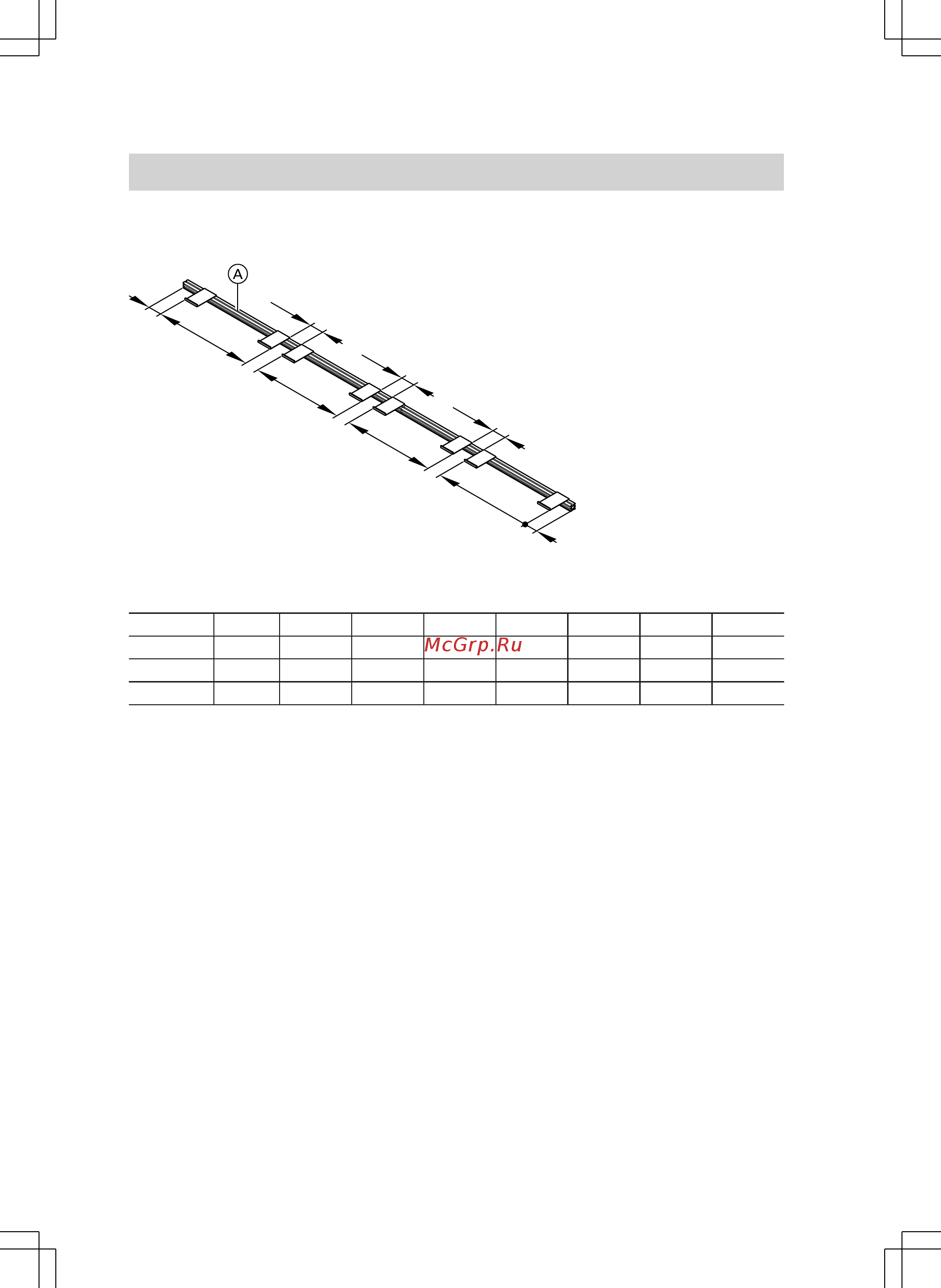

Распределение монтажных листов
n
130
o
p
130
p
130
o
n
A
Нижняя монтажная шина
Кол-во 1 2 3 4 5 6 8 10
n мм 78,5 89 99,5 110 120,5 131 152 173
o мм 2265 2268 2268 2268 2268 2268 2268 2268
p мм — — 2271 2271 2271 2271 2271 2271
Установка кровельных крюков или зажимных…
(продолжение)
5599 860 GUS
