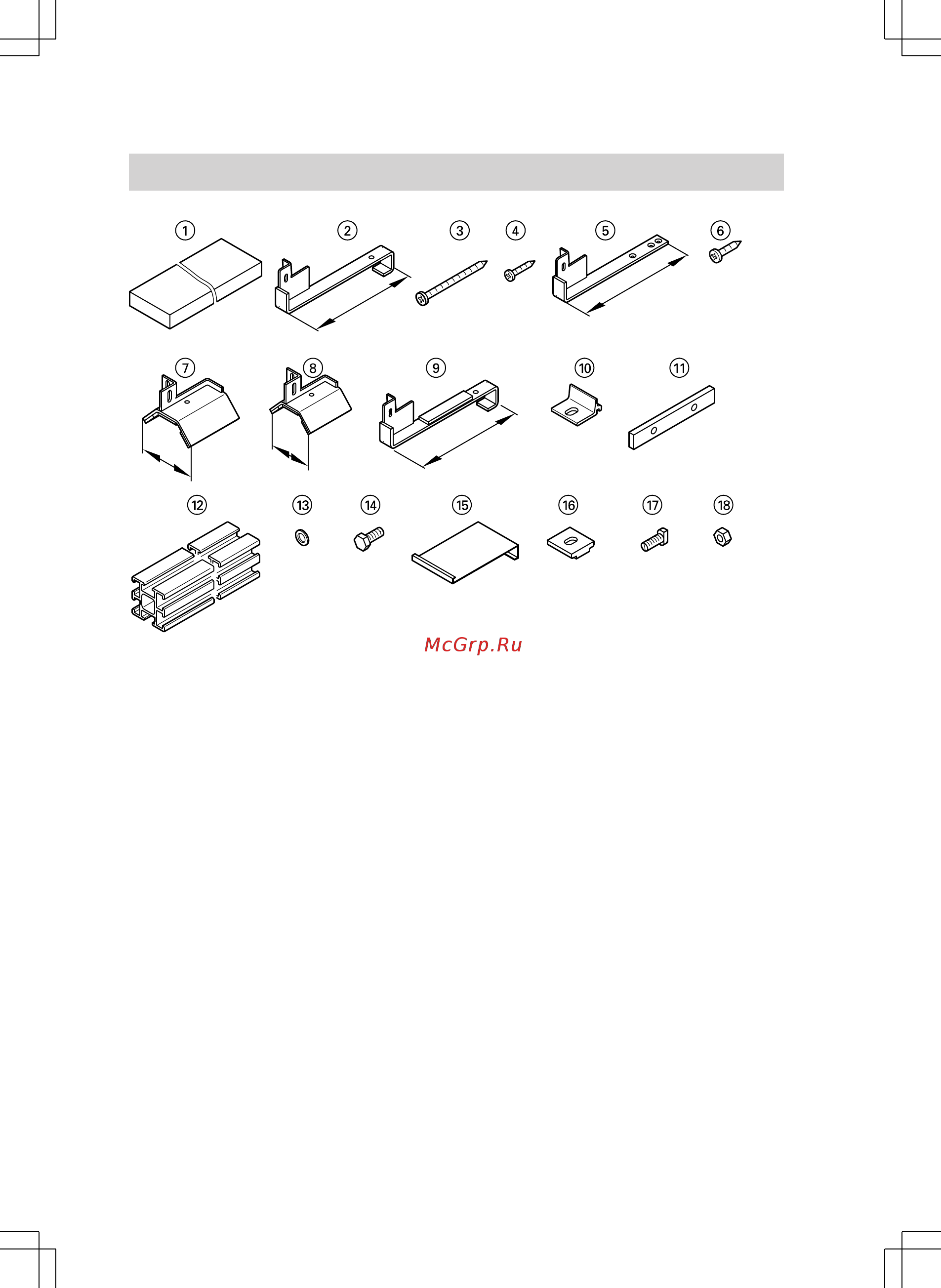

Viessmann Vitosol 200-F [4/28] Обзор элементов конструкции
![Viessmann Vitosol 200-F [4/28] Обзор элементов конструкции](/views2/1474355/page4/bg4.png)
4
119
94
385
325
280
Покрытие голландской черепицей
1
Монтажная доска
■ 38 x 58 x 2430/1570 мм
■ 30 x 100 x 2430/1570 мм
2
Кровельный крюк
3
Оцинкованный шуруп с потайной
головкой (Spax-s) 6 x 80 мм
4
Оцинкованный шуруп с потайной
головкой (Spax-s) 5 x 30 мм
Шиферное покрытие
5
Кровельный крюк
6
Оцинкованный шуруп с потайной
головкой (Spax-s) 6 x 30 мм
Гофрированное листовое покры-
тие
7
Кровельный крюк для гофриро-
ванного листового профиля 5 и 6
8
Кровельный крюк для гофриро-
ванного листового профиля 8
Плоско-черепичное покрытие
9
Кровельный крюк
4
Оцинкованный шуруп с потайной
головкой (Spax-s) 5 x 30 мм
Крепление без кровельного крюка
qP
Зажимная шпонка
Для всех крыш и кровель
qQ
Соединительная деталь
qW
Монтажная шина
■ Тип SV: 1098 или 2175 мм
■ Тип SH: 2422 мм
qE
Подкладная шайба
qR
Винт с шестигранной головкой
M 8 x 10
qT
Монтажная пластина
qZ
Зажимная шпонка
qU
Т-образный винт для паза
qI
Шестигранная гайка M 8
Обзор элементов конструкции
