![Viessmann Vitocell 340-M [17/40] Емкость со смонтированным модулем solar divicon](/img/pdf.png)
Viessmann Vitocell 340-M [17/40] Емкость со смонтированным модулем solar divicon
![Viessmann Vitocell 340-M [17/40] Емкость со смонтированным модулем solar divicon](/views2/1474676/page17/bg11.png)
17

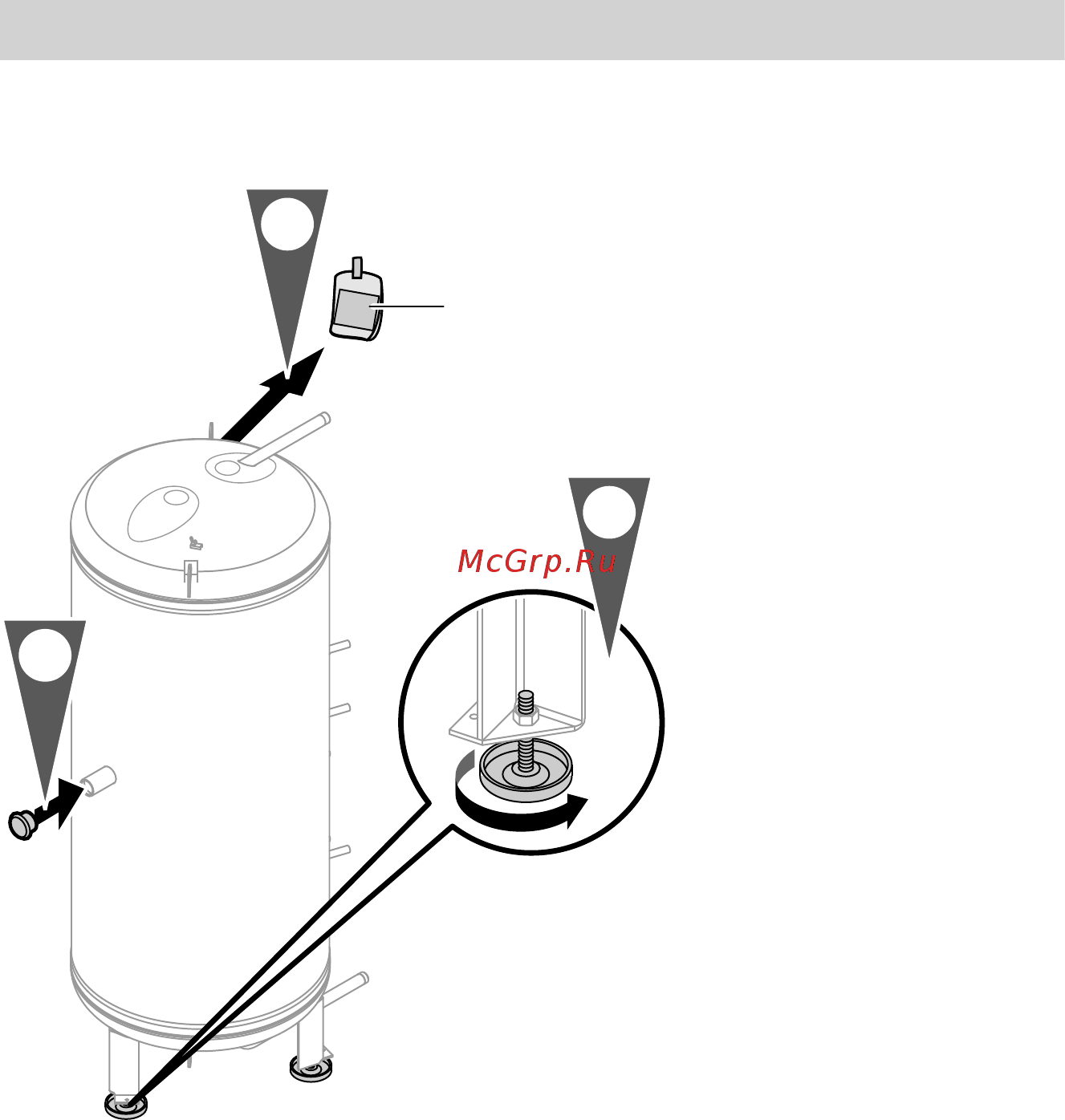

Установка и выравнивание буферной емкости
A
4.
1.
2.
A
Фирменная табличка в отдельной
упаковке
Ввинтить регулируемые опоры до
отказа в постоянные опоры и выров-
нять положение емкости регулируе-
мыми опорами.
Указание
Не вывинчивать регулируемые
опоры более, чем на 35 мм общей
длины.
Если монтаж электронагревательной
вставки не предусмотрен, плотно
закрыть переднюю муфту имеющейся
в комплекте поставки заглушкой
R1½.
Емкость со смонтированным модулем Solar-Divicon
5772 116 GUS
