Viessmann Vitocell 340-M [5/40] Подключения
![Viessmann Vitocell 340-M [5/40] Подключения](/views2/1474676/page5/bg5.png)
5
Подключения

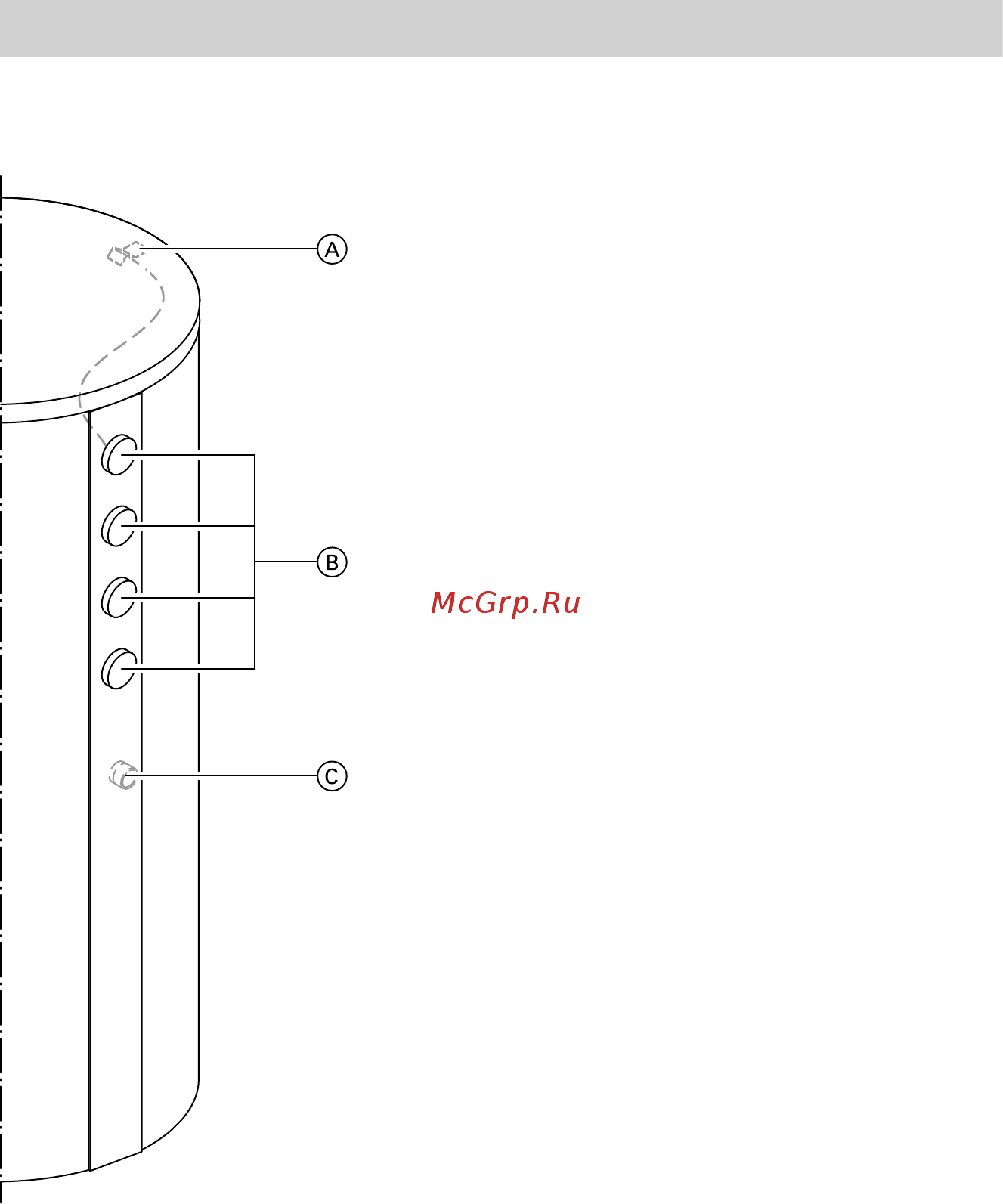

Фронтальная сторона, вид без уста-
новленного Solar-Divicon (принадлеж-
ность)
A
Крепление чувствительного эле-
мента термометра
B
Термометр
2 шт. в комплекте поставки, воз-
можен монтаж до 4 шт.
C
Муфта для электронагреватель-
ной вставки
Информация об изделии
(продолжение)
5772 116 GUS
