Указание
Сначала наполнить контур ГВС
емкости, а затем ее отопительный
контур. Если наполнение контура
ГВС емкости еще невозможно, а
водогрейный котел уже должен
быть введен в эксплуатацию, то
работа отопительного контура
емкости возможна с давлением
2,5 бар.
■ При подключении контура ГВС
соблюдать стандарты DIN 1988 и
DIN 4753.
c
: предписания SVGW
■ Все трубопроводы подключить с
использованием разъемных соеди-
нений.
■ Ненужные патрубки закрыть кры-
шками из красной латуни.
■ Циркуляционный трубопровод обо-
рудовать циркуляционным насосом
ГВС, обратным клапаном и тайме-
ром.
■ Подсоединить циркуляционный
насос ГВС к контроллеру или
отдельному таймеру.
Допустимая температура: 95 °C
Доп. рабочее давление: 10 бар
Пробное давление: 16 бар
G
E
F
D
C
A
B
H
K
M
O
K R
K
P
K
N
L
O
S
T
P
A

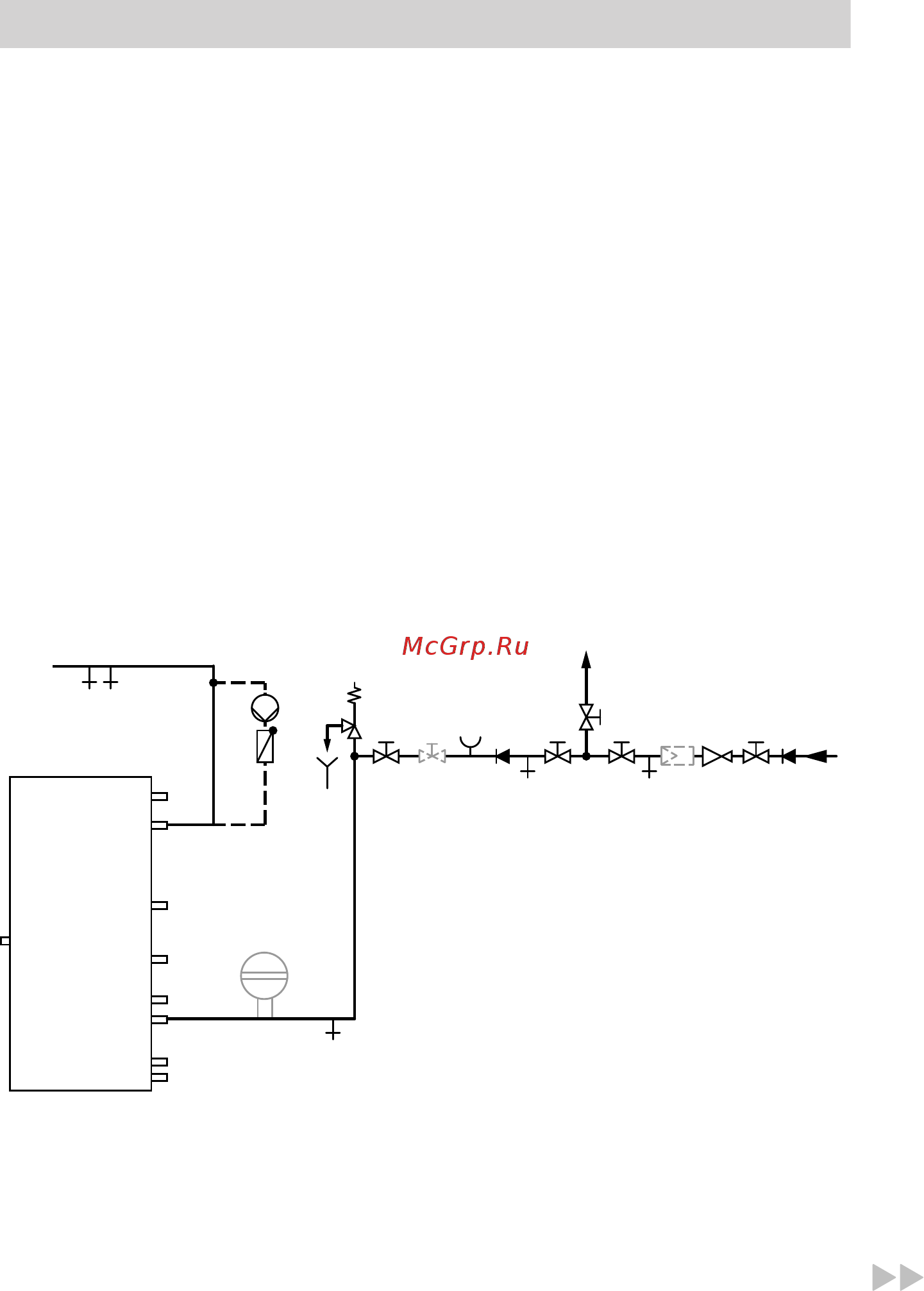

Расширительный бак
B
Опорожнение
C
Циркуляционная линия
D
Горячая вода
E
Подпружиненный обратный кла-
пан
F
Циркуляционный насос ГВС
G
Контролируемое выходное
отверстие выпускной линии
H
Предохранительный клапан
K
Запорный клапан
L
Клапан регулирования расхода
Подключения в контуре ГВС
5772 116 GUS
