6

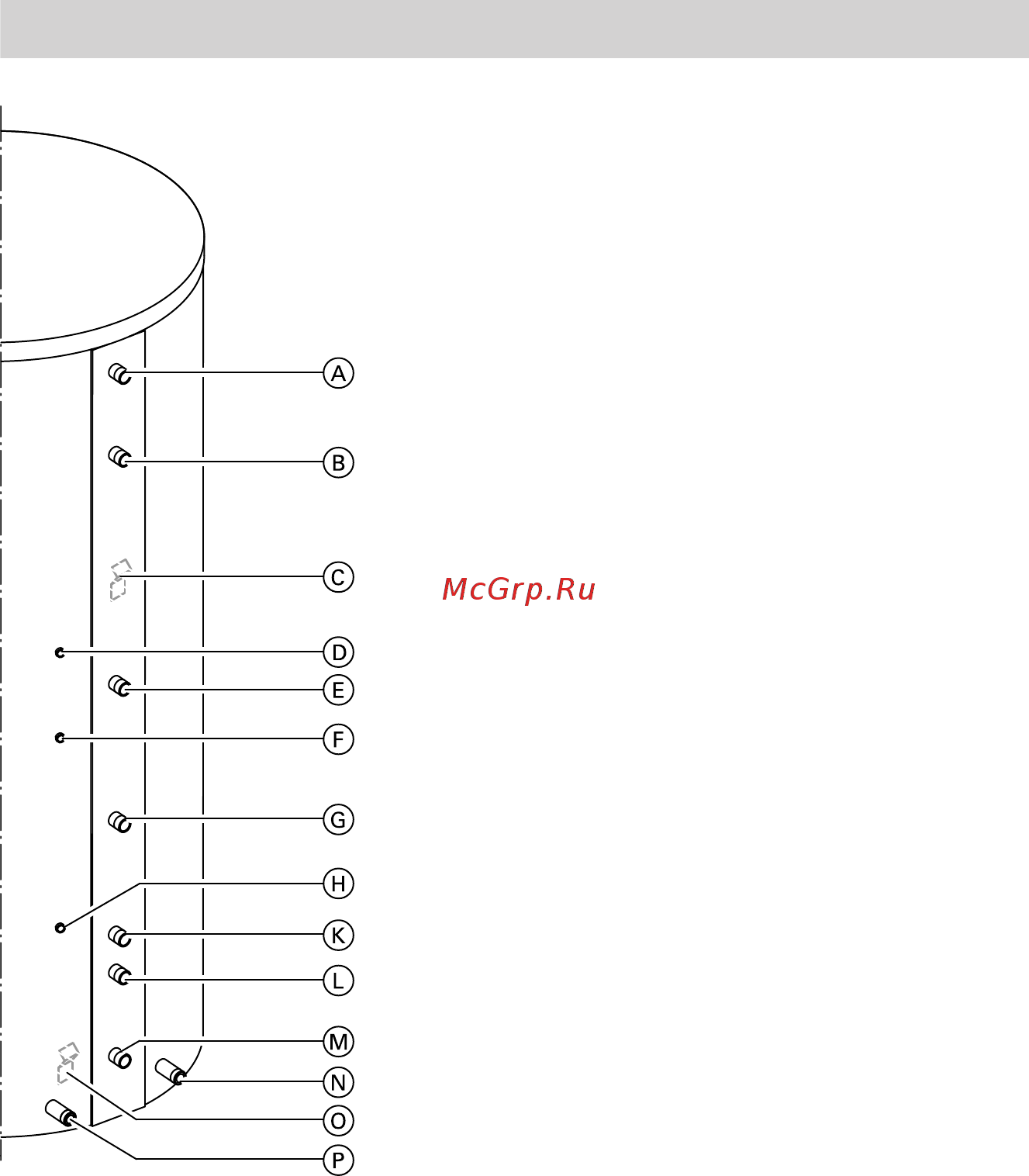

Задняя сторона
A
Подающая магистраль отопи-
тельного контура 1 от теплогене-
ратора / воздухоотводчика
B
Горячая вода / циркуляция
C
Крепление чувствительного эле-
мента термометра
D
Погружная гильза для датчика
температуры емкости 1
E
Подающая магистраль отоп. кон-
тура 2 / обратная магистраль
отоп. контура 1
поддержка отопления
F
Погружная гильза для датчика
температуры емкости 2 и чувстви-
тельного элемента термометра
G
Обратная магистраль отопитель-
ного контура 2 (поддержка
отопления)
H
Погружная гильза для чувстви-
тельного элемента термометра и
датчика температуры емкости 3
K
Обратная магистраль отопитель-
ного контура 3 (для теплогенера-
тора)
L
Холодная вода
M
Опорожнение
N
Подающая магистраль отопи-
тельного контура гелиоуста-
новки / удаление воздуха из
гелиоустановки (при смонтиро-
ванном модуле Solar-Divicon: на
фронтальной стороне емкости)
O
Крепление чувствительного эле-
мента термометра
P
Обратная магистраль отопитель-
ного контура гелиоустановки (при
смонтированном модуле Solar-
Divicon: на фронтальной стороне
емкости)
Информация об изделии
(продолжение)
5772 116 GUS
