Viessmann Vitocell 340-M [31/40] Монтаж защитных планок
![Viessmann Vitocell 360-M [31/40] Монтаж защитных планок](/views2/1474676/page31/bg1f.png)
31

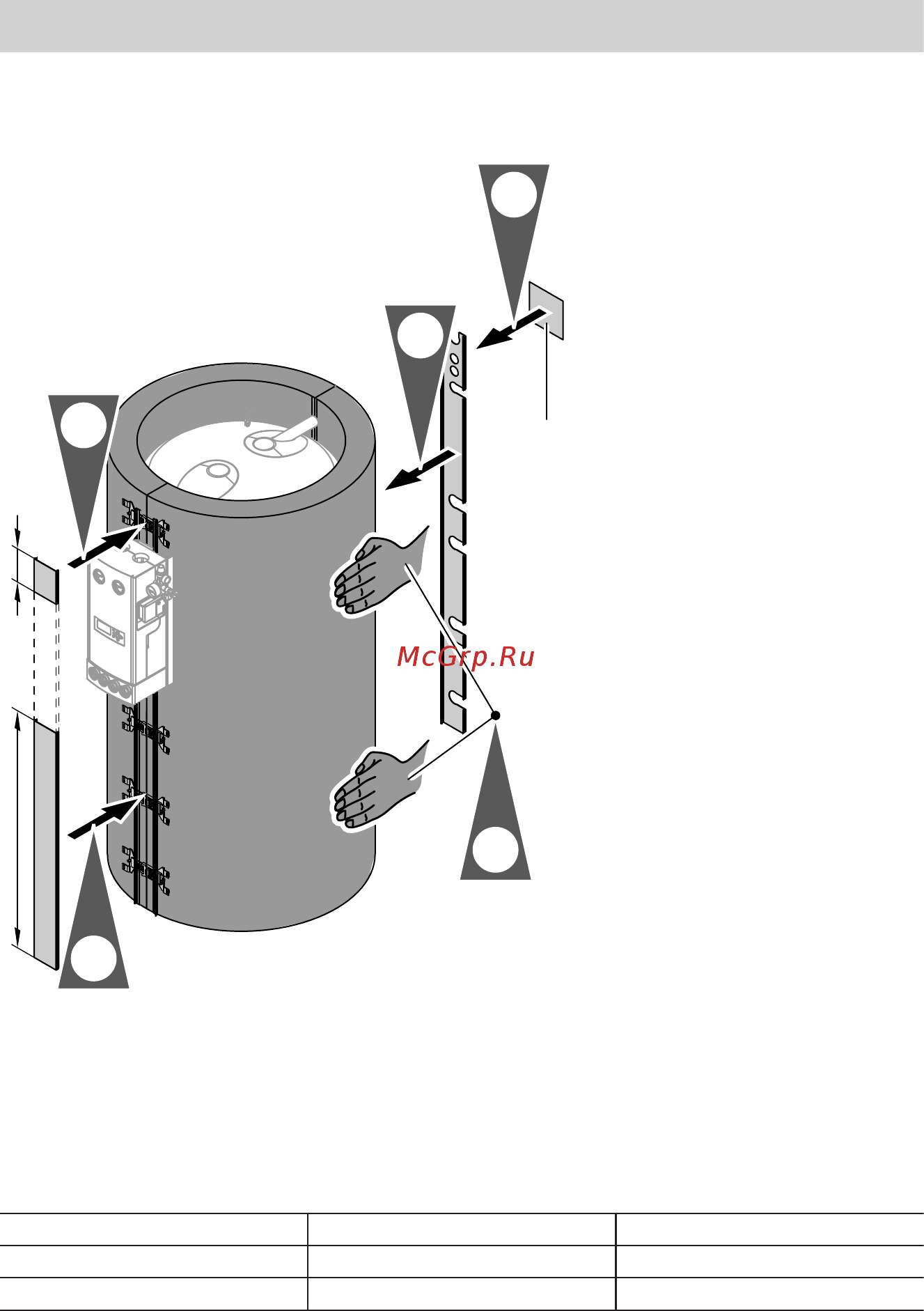

Монтаж защитных планок
1.
A
4.
3.
2.
2.
a b
A
Фирменная табличка
Постукивая, равномерно надеть теп-
лоизоляционный кожух на корпус
емкости.
Объем емкости Размер a Размер b
750 л 1100 мм 140 мм
950 л 1275 мм 265 мм
Емкость со смонтированным модулем Solar-Divicon
(продолжение)
5772 116 GUS
