Viessmann Vitocell 340-M [19/40] Подключения контура гелиоустановки
![Viessmann Vitocell 340-M [19/40] Подключения контура гелиоустановки](/views2/1474676/page19/bg13.png)
19
Подключения контура гелиоустановки
2.
2.
3.
3.
1.
1.

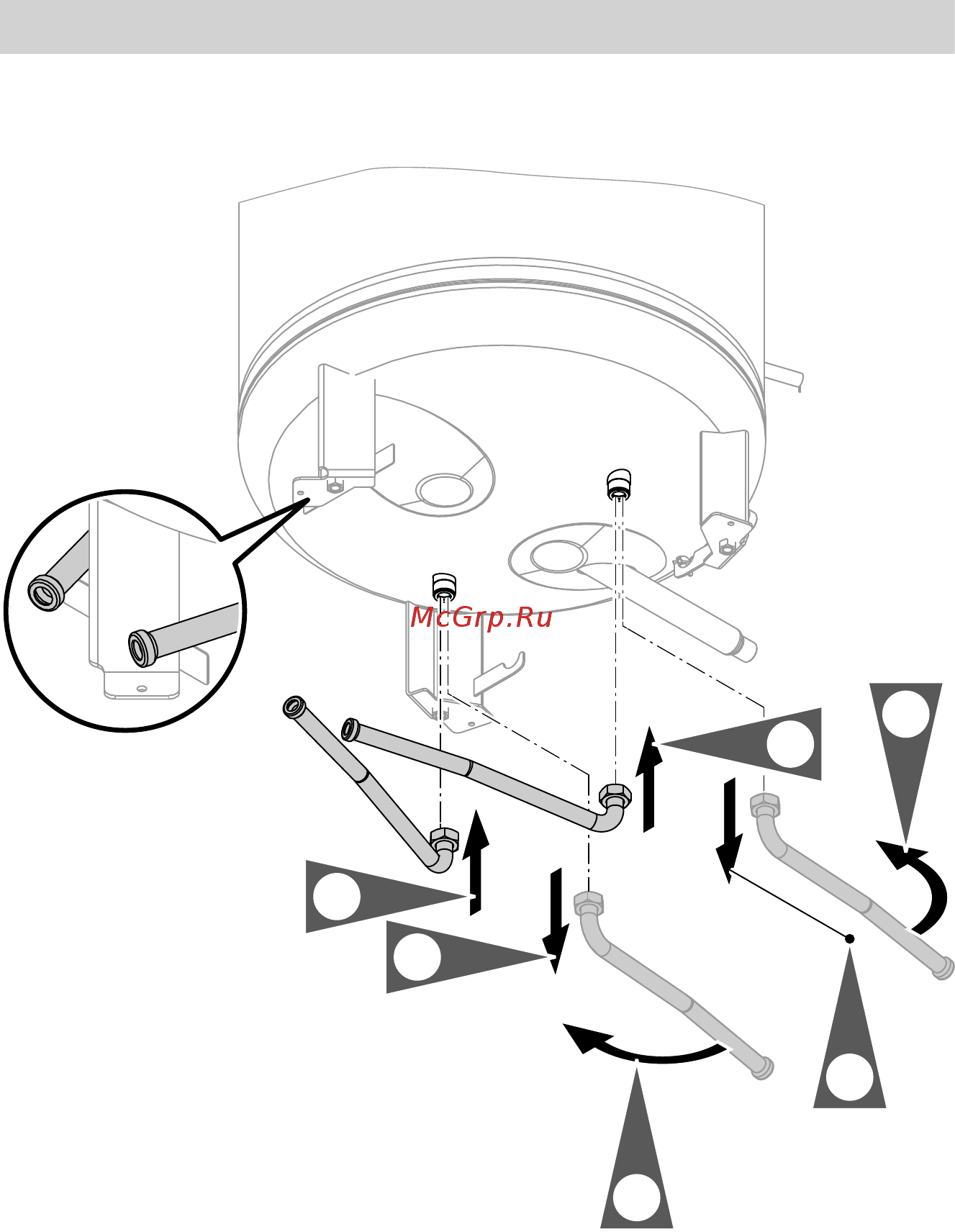

1. Отсоединить нижние трубы от
емкости.
2. Провернуть трубы до упора к пере-
дней регулируемой опоре по
направлению вперед.
3. Подсоеденить трубы к емкости.
Емкость со смонтированным модулем Solar-Divicon
(продолжение)
5772 116 GUS
