7
Указания по монтажу
!
Внимание
Чтобы предотвратить мате-
риальный ущерб, емкость
необходимо установить в
помещении, защищенном от
низких температур и сквозня-
ков.
В противном случае при опас-
ности замерзания неработаю-
щая буферная емкость должна
быть опорожнена.
Для эксплуатации терморегулятора
(при наличии) следует предусмотреть
достаточное расстояние до стены.

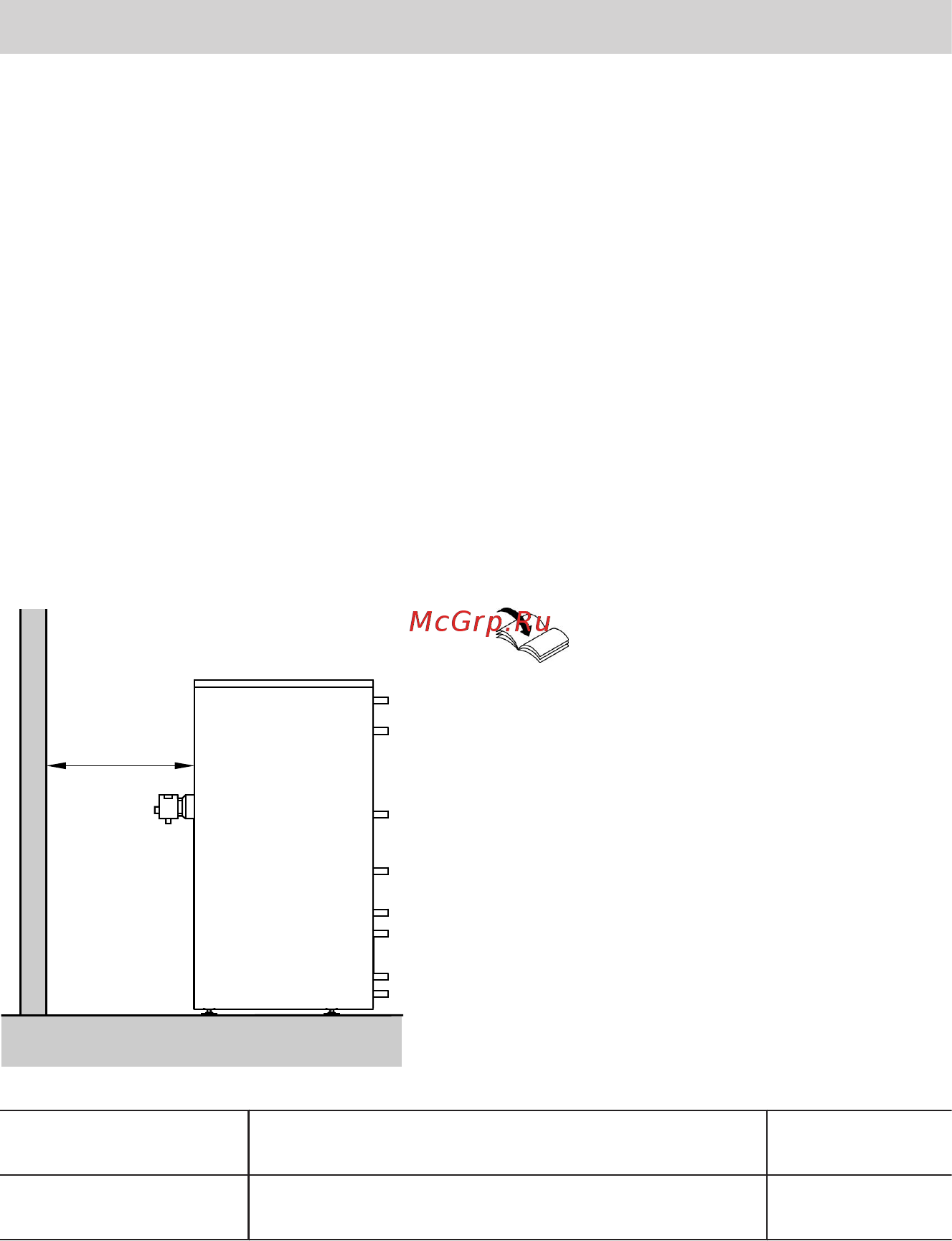

Установка емкости с электронагревательной вставкой
a
Инструкция по монтажу элек-
тронагревательной вставки
Соблюдать минимальное расстоя-
ние.
Объем емкости Мощность
электронагревательной вставки
Размер a
750 и 950 л 6 кВт
12 кВт
мин. 650 мм
мин. 950 мм
Указание
Ненагреваемая длина предоста-
вляемого заказчиком ввинчиваемого
нагревательного элемента должна
составлять минимум 100 мм.
Информация об изделии
(продолжение)
5772 116 GUS
