Viessmann Vitotrans 353 [12/32] Подключения в контуре гвс
![Viessmann Vitotrans 353 [12/32] Подключения в контуре гвс](/views2/1474682/page12/bgc.png)
12
-PWM1-
-S4-
-PWM2-
ГВ
B
C
-S1-
-S6-
M
-R2-
-S5-
-S2-
-VFS/US-
-S1-
. . .
ХВ
-PWM2-
A
B
C
A
-PWM1-
-R2-
-S8-

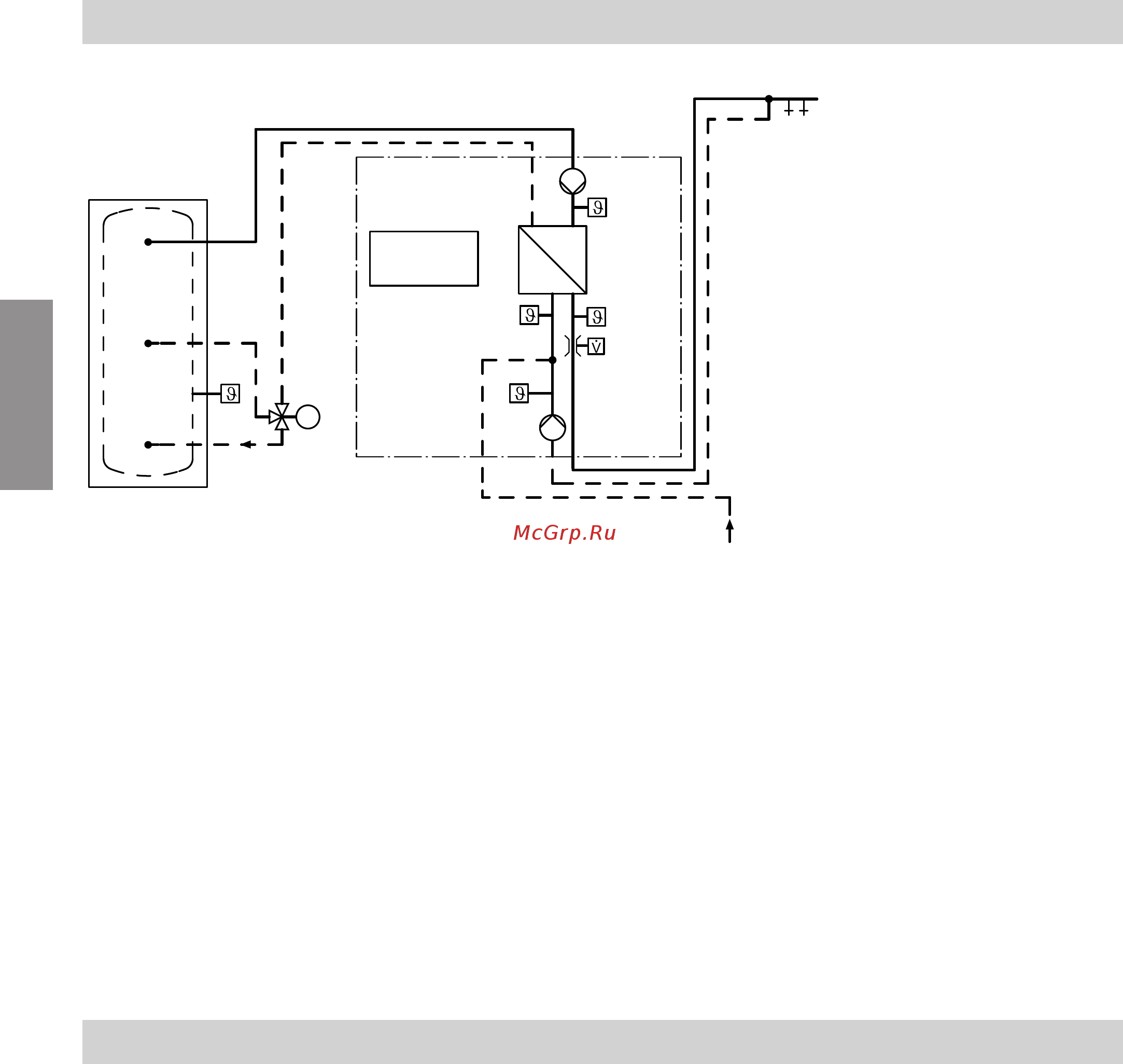

Рис. 4 Тип PBS
A
Vitotrans 353
B
Контроллер в Vitotrans 353
C
Буферная емкость отопительного контура
ХВ Холодная вода
ГВ Горячая вода
PWM1 Первичный насос
PWM2 Вторичный насос (для типа PBS: только с
комплектом циркуляции, принадлежность)
R2 Только для типа PBS:
Распределительный комплект обратной
магистрали, принадлежность (3-ходовой
переключающий клапан G1)
S1 Датчик температуры подающей маги-
страли отопительного контура (T-ПОД)
S2 Датчик температуры горячей воды (T-ГВ)
S4 Датчик температуры холодной воды (T-ХВ)
или обратной магистрали циркуляции (T-
ХВ/T-Цирк.-обр.маг.)
S5 Опционально: Дополнительный датчик
температуры емкостного водонагревателя
для зависимого от температуры расслое-
ния воды в обратной магистрали
S6 Опционально: Датчик температуры обрат-
ной магистрали циркуляционной линии (T-
Цирк.-обр.маг.)
VFS/US Датчик объемного расхода
Подключения в контуре ГВС
!
Внимание
Скачки давления могут повредить прибор.
Если в подключенных точках отбора воз-
можно возникновение скачков давления
(например, вследствие использования смыв-
ных кранов, стиральных или посудомоечных
машин), то вблизи устройства, вызывающего
скачки давления, следует установить гидра-
влический амортизатор.
■
При использовании воды с жесткостью
> 3,75 моль/м
3
(21 °dH) использовать Vitotrans 353
только без циркуляции.
■
При выполнении подключений контура ГВС
соблюдать стандарты DIN 1988 и DIN 4753 (c:
предписания SVGW).
■
Уплотнить кран опорожнения на патрубке опорож-
нение и проверить его работу.
■
Продувочный трубопровод провести от внутрен-
него предохранительного клапана из
Vitotrans 353.
■
Все трубопроводы подключить с использованием
разъемных соединений.
Последовательность монтажа
Подключения отопительного контура (продолжение)
5698 136 RU
Монтаж
