Viessmann Vitotrans 353 [13/32] Подключения в контуре гв
![Viessmann Vitotrans 353 [13/32] Подключения в контуре гв](/views2/1474682/page13/bgd.png)
13
G
A
B
H
K M O R K
P
KNL O S T
P
D
F
E
C
U

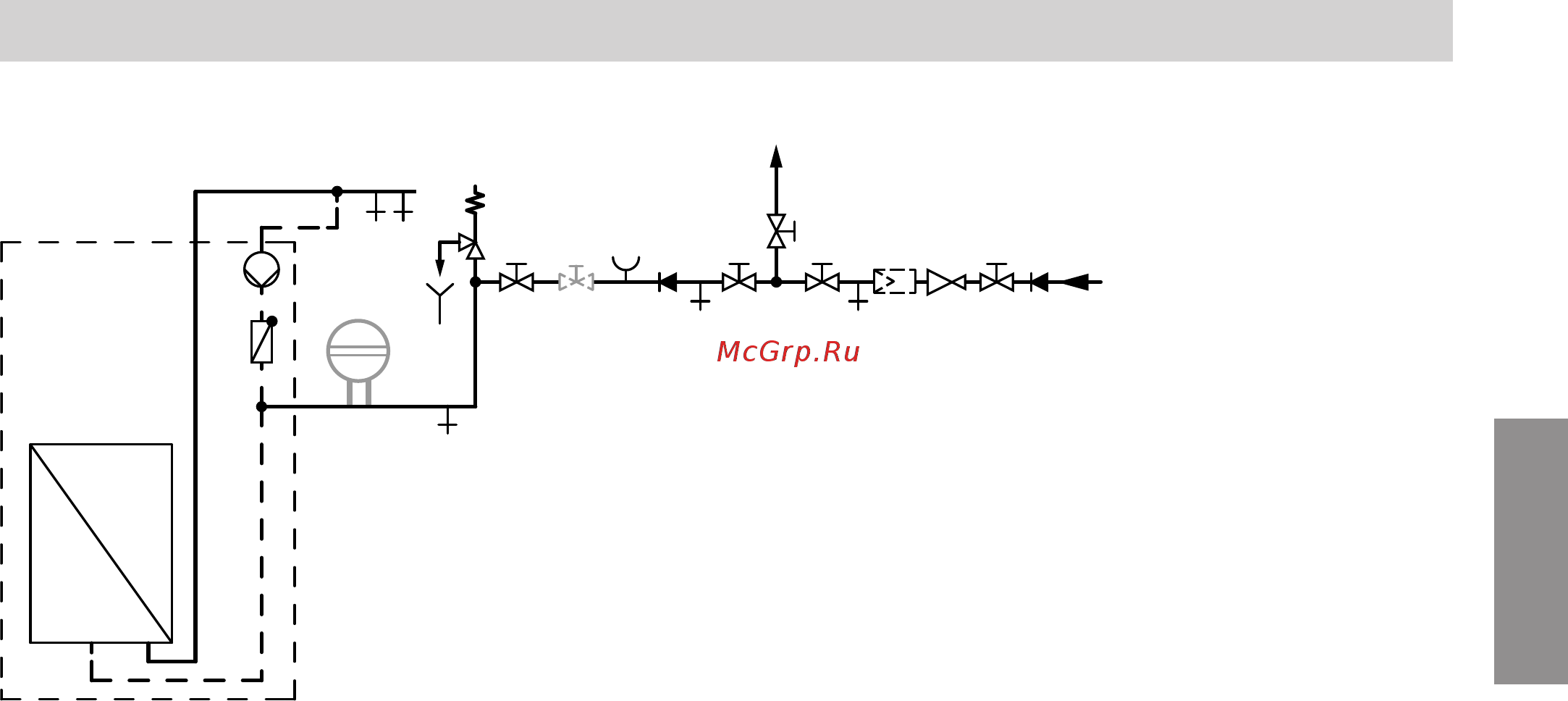

Рис. 5
A
Мембранный расширительный бак
B
Опорожнение
C
Циркуляционный трубопровод
D
Горячая вода
E
Подпружиненный обратный клапан
■
Тип PZS: встроенный
■
Тип PBS: компонент комплекта циркуляции
(принадлежности)
!
Внимание
Использование неправильных циркуля-
ционных насосов может привести к
повреждениям прибора.
Необходимо использовать только ком-
плект циркуляции из прайс-листа
Viessmann.
F
Циркуляционный насос ГВС
■
Тип PZS: встроенный
■
Тип PBS: компонент комплекта циркуляции
(принадлежности)
G
Контролируемое выходное отверстие выпуск-
ной линии
H
Предохранительный клапан, предоставляет
заказчик
K
Запорный клапан
L
Клапан регулирования расхода
M
Подключение манометра
N
Обратный клапан
O
Опорожнение
P
Холодная вода
R
Фильтр воды в контуре ГВС
S
Редукционный клапан
T
Обратный клапан / разделитель труб
U
Vitotrans 353
Последовательность монтажа
Подключения в контуре ГВС (продолжение)
5698 136 RU
Монтаж
