6
Указание
Встроенный предохранительный клапан
Vitotrans 353 не заменяет предохранительный
клапан установки контура ГВС согласно
DIN 1988-300.

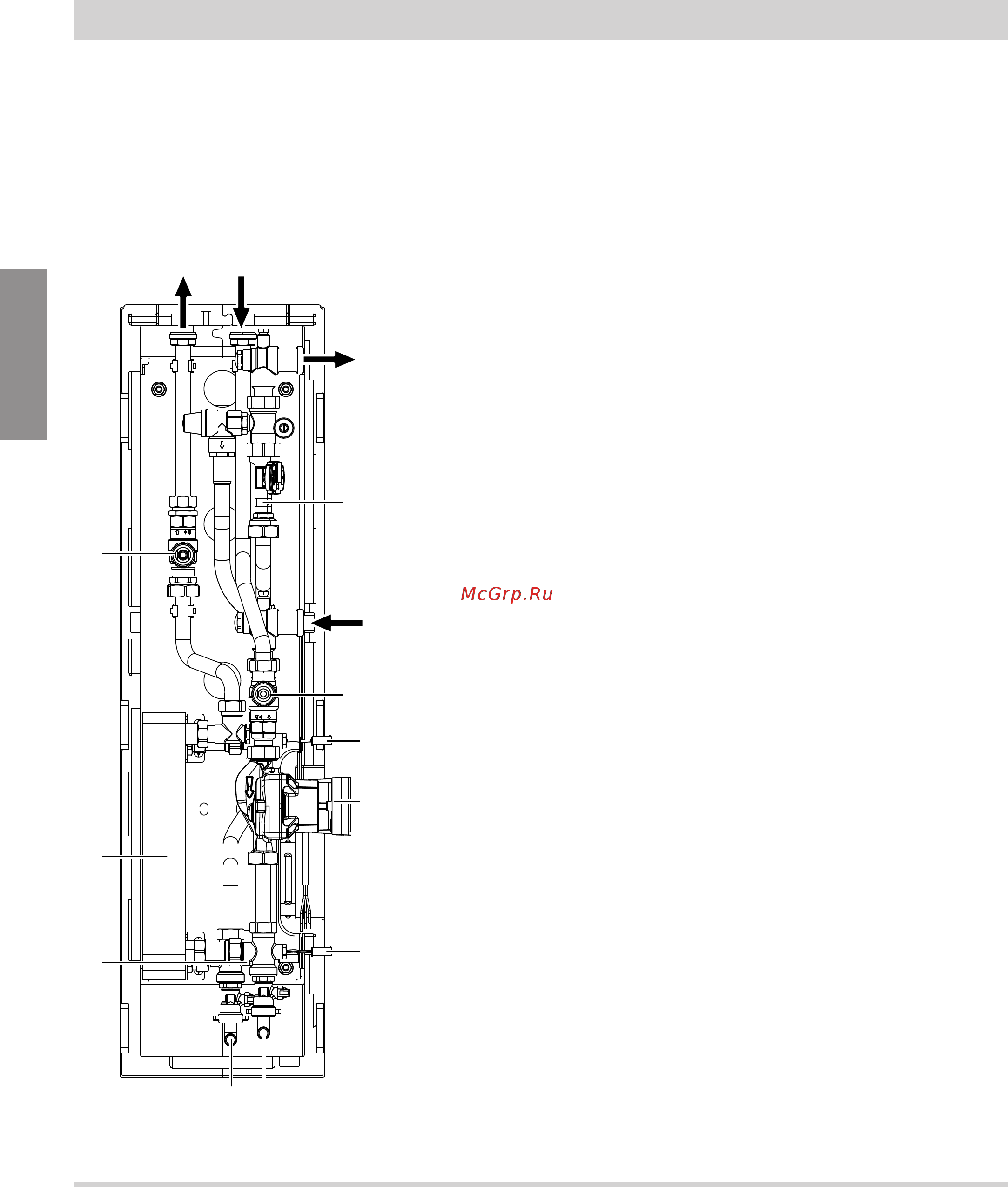

Вид спереди при открытой теплоизоляции с под-
ключениями с правой стороны (состояние при
поставке)
O
C
L
H
A B
D
E
N
M
K
G
F
Рис. 1
A
Отопительный контур: обратная магистраль
G 1, наружная резьба
B
Отопительный контур: подающая магистраль
G 1, наружная резьба
C
Контур ГВС: горячая вода G 1, наружная резьба
D
Датчик объемного расхода, Grundfos VFS
E
Контур ГВС: холодная вода G 1 (с воздухоо-
тводчиком), наружная резьба
F
Шаровой кран с обратным клапаном
G
Датчик температуры холодной воды/обратной
магистрали циркуляционной линии S4 (T-ХВ/
Датч. цирк.)
H
Первичный насос PWM1
K
Датчик температуры подающей магистрали
отопительного контура S1 (T-ПОД)
L
Кран наполнения и опорожнения со штуцером
для шланга
M
Датчик температуры горячей воды S2 (T-ГВ)
N
Пластинчатый теплообменник
O
Шаровой кран
Расстояние от трубопроводов до стены:
■
Контур ГВС: 107 мм
■
Отопительный контур: 67 мм
Указание
Вывести выпускную линию предохранительного
клапана согласно DIN 1988-300.
Вывод подключений влево
Подключения C
и
E
выборочно могут быть выве-
дены из прибора вправо (состояние при поставке)
или влево. Для вывода подключений влево следует
выполнить следующие действия:
1.
Открутить накидную гайку на подключениях
C
и
E
.
2. Повернуть подключения на 180°.
3.
Затянуть накидную гайку на подключениях
C
и
E
.
Подготовка монтажа
Подключения, тип PBS
5698 136 RU
Монтаж
