Viessmann Vitotrans 353 [28/32] Макс объемный расход отбираемой воды
![Viessmann Vitotrans 353 [28/32] Макс объемный расход отбираемой воды](/views2/1474682/page28/bg1c.png)
28

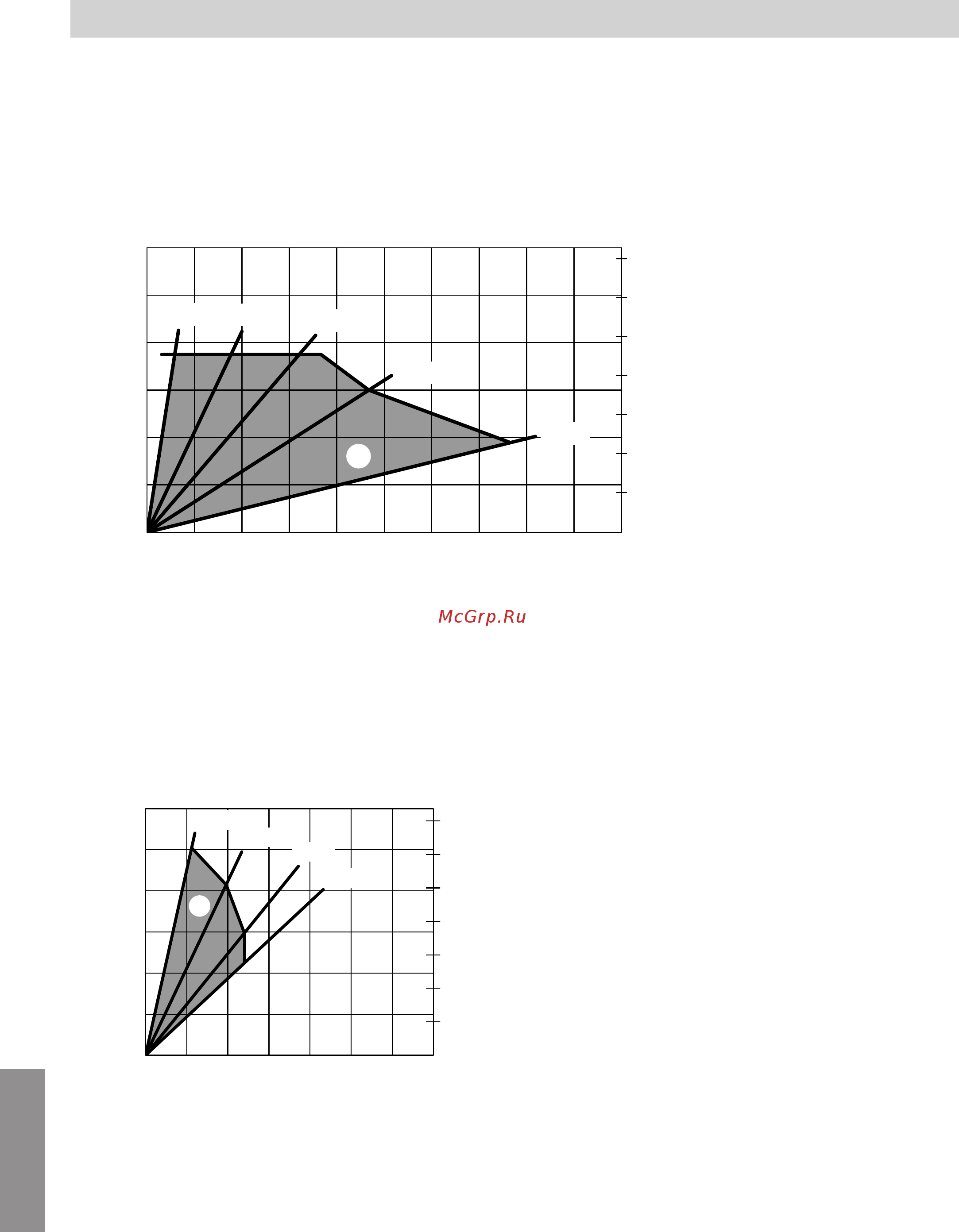

Следующая диаграмма отображает максимальный
объемный расход отбираемой воды в зависимости
от температуры емкостного водонагревателя, с
предварительно настроенной температурой горя-
чей воды 45 °C на водоразборной точке. Контрол-
лер препятствует понижению температуры, пока не
превышается максимальный объемный расход.
60
50
40
30
20
10
0
140
120
100
80
60
40
20
0
Объемный поток водоразбора
90°C
80°C
70°C
60°C
50°C
[л/мин]
A
Передаваемая мощность
теплообменника
[кВт]
Рис. 12
A
Диапазон параметров Vitotrans 353, тип PBS и
PZS
Следующая диаграмма отображает максимальный
объемный расход отбираемой воды при темпера-
туре горячей воды 45 °C на водоразборной точке,
после подмешивания холодной воды с температу-
рой 10 °C. Температура горячей воды, настроенная
на контроллере, составляет 60 °C.
Объемный расход отбираемой воды
[л/мин]
140
60
65°C
70°C
80°C
90°C
50
40
30
20
10
0
120
100
8080
60
40
20
0
A
Передаваемая мощность
из теплообменника
[кВт]
Рис. 13
A
Диапазон параметров Vitotrans 353, тип PBS и
PZS
Технические характеристики
Макс. объемный расход отбираемой воды
5698 136 RU
