Viessmann Vitotrans 353 [17/32] Наполнение отопительного контура и удаление
![Viessmann Vitotrans 353 [17/32] Наполнение отопительного контура и удаление](/views2/1474682/page17/bg11.png)
17

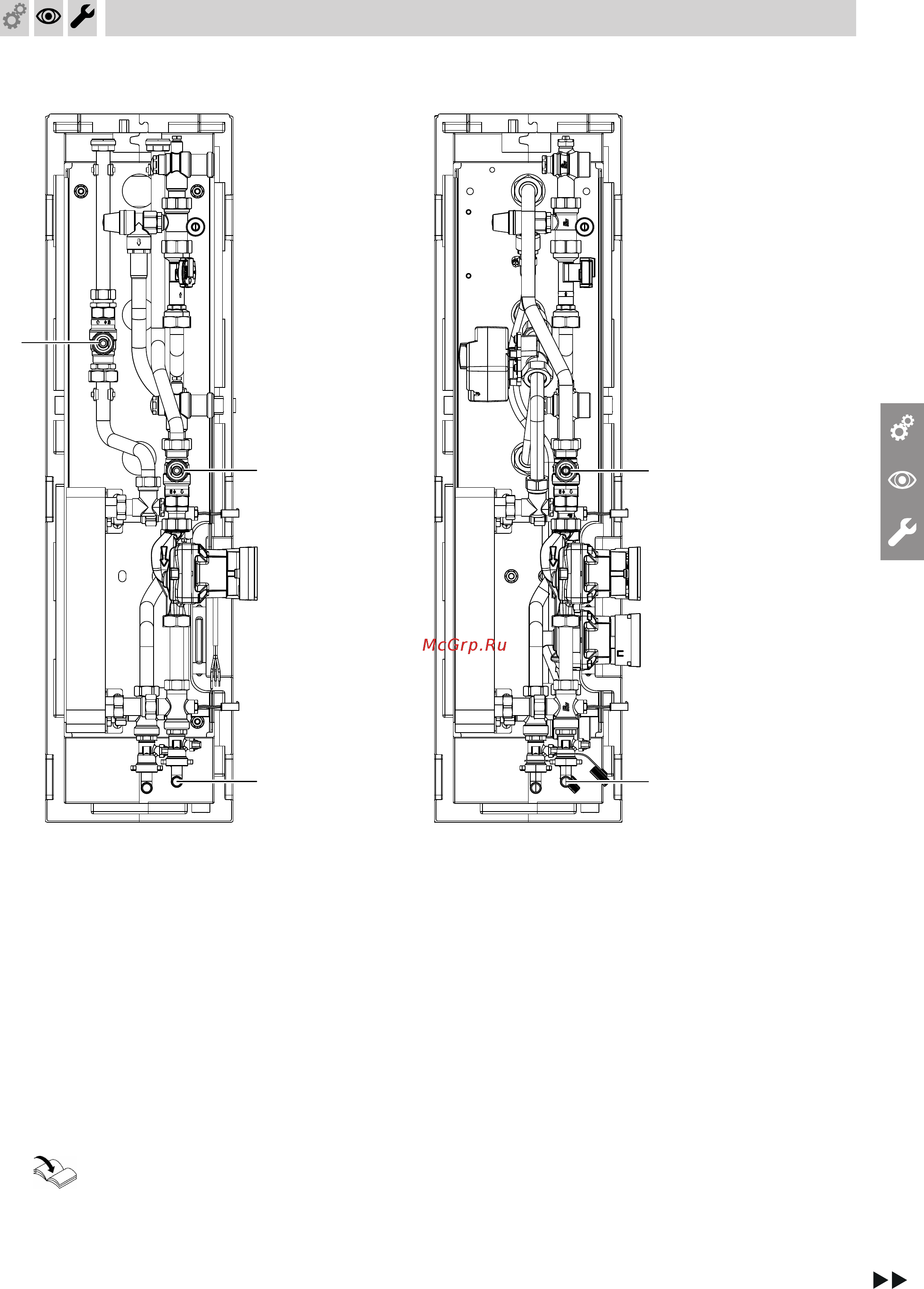

Тип PBS Тип PZS
A
B
C
B
C
01. Только для типа PBS:
Шаровой кран
A
перевести в положение 45°.
02.
Открыть шаровой кран
B
(положение 0°).
03. Наполнить буферную емкость до достижения
рабочего давление мин. 1,5 бар (0,15 МПа).
Указание
Решающим фактором для давления дополни-
тельно являются параметры давления в
системе, обусловленные конструкцией, а
также компоненты отопительной уста-
новки.
Инструкция по монтажу и сервисному
обслуживанию буферной емкости отопи-
тельного контура
04. Подключить шланг к крану наполнения и опо-
рожнения
C
. Осторожно удалить воздух их
установки с помощью крана наполнения и опо-
рожнения
C
.
05.
Закрыть кран наполнения и опорожнения
C
.
06.
Закрыть шаровой кран
B
(положение 90°).
07. Только для типа PBS: Открыть шаровой кран
A
(положение 0°).
08. Осторожно удалить воздух их установки с
помощью крана наполнения и опорожнения
C
.
09.
Закрыть кран наполнения и опорожнения
C
.
10. Проверить и при необходимости увеличить
рабочее давление буферной емкости.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Наполнение отопительного контура и удаление… (продолжение)
5698 136 RU
