16
Перед выполнением работ на установке ее следует
обесточить (например, с помощью отдельного
предохранителя или главного выключателя). Про-
верить отсутствие напряжения в установке.
!
Внимание
Электростатические разряды могут стать
причиной повреждения электронных компо-
нентов.
Перед выполнением работ прикоснуться к
заземленным предметам, например, к отопи-
тельным или водопроводным трубам, чтобы
отвести статический заряд.
Проверка прочности электрических подключений
Подключение контроллера к сети электропитания
Инструкция по монтажу и сервисному обслу-
живанию контроллера
Наполнение отопительного контура и удаление воздуха
Вода для наполнения
Vitotrans 353 предъявляет требования к теплоноси-
телю в соответствии с VDI 2035 и ÖNORM H5195-1.
!
Внимание
Наполнение установки водой несоответ-
ствующего качества способствует образова-
нию накипи и коррозии и может вызвать
повреждения прибора.
■
Тщательно промыть отопительную уста-
новку перед наполнением.
■
Заливать исключительно питьевую воду.
!
Внимание
Скачки давления могут повредить прибор.
Все вентили открывать медленно, чтобы
избежать возникновения скачков давления.

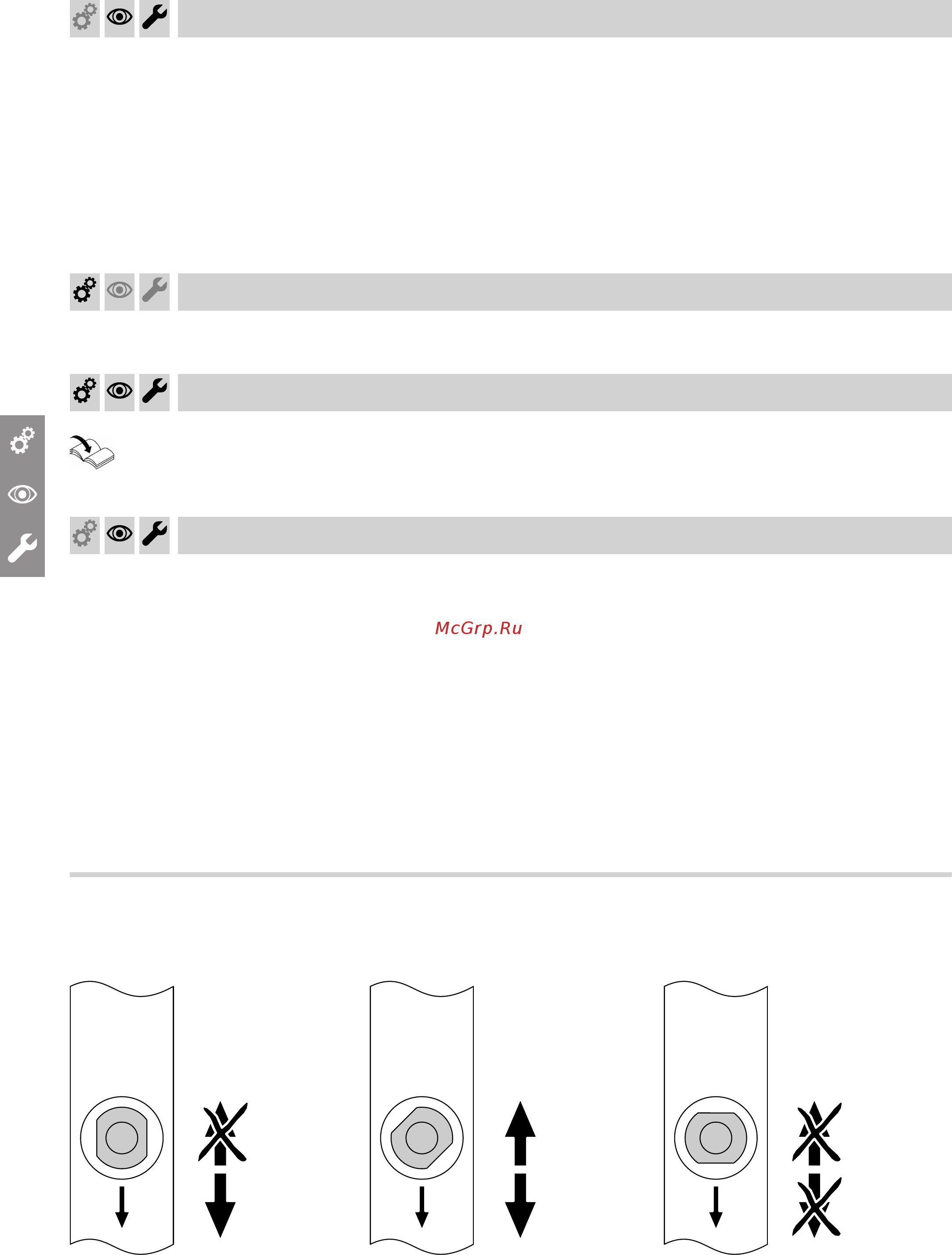

Положения обратного клапана в шаровом кране A:
Положение 0° Положение 45° Положение 90°
Обратный клапан активен, проте-
кание происходит только в направ-
лении потока
Обратный клапан не активен,
протекание происходит в обоих
направлениях
Шаровой кран закрыт
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Обесточить установку
5698 136 RU
